червячный шлифовальный станок Kapp AST 305 B

Описание

Kapp AST‑305B – Технические характеристики

Тип станка: автоматический станок для заточки червячных фрез и зуборезных инструментов

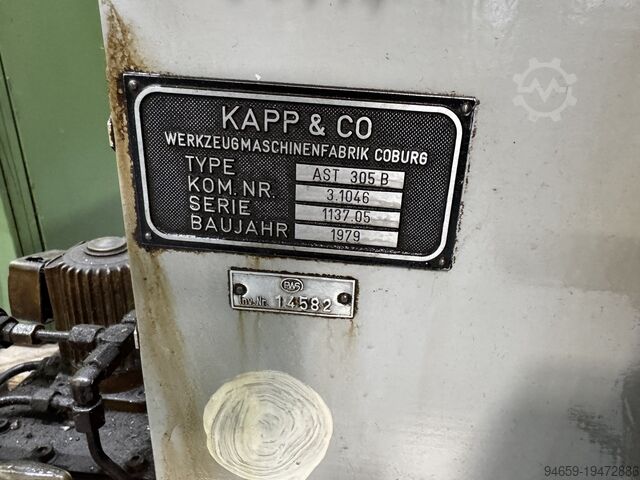

Год выпуска: примерно 1979
Назначение станка: переточка червячных фрез, прямых и спиральных резцов; шлифование с подачей СОЖ или на сухую
Максимальный диаметр инструмента: 12 дюймов (300 мм)
Максимальная длина инструмента между центрами: 27 дюймов (700 мм)
Максимальный ход стола: 21,56 дюйма (550 мм)
Максимальный диаметр шлифовального круга: 12 дюймов (300 мм)
Doc Ed Ddewwkt Aecswb
Максимальная высота по центрам: 6,1 дюйма (155 мм)
Скорость перемещения стола (плавная регулировка):
– при глубоком шлифовании: 30–1000 мм/мин
– при плоскостном шлифовании: 3–16 мм/мин
Диапазон угла наклона канавки: 0°–45°
Диапазон шага канавки: настраиваемый, до 24 дюймов до нуля или 12 дюймов до нуля
Частота вращения шлифовального шпинделя: 2200 об/мин (опционально 1000–4000 об/мин)
Осевое перемещение шлифовального шпинделя: 16,54 дюйма (420 мм)
Вертикальное перемещение шлифовальной головки: 11,81 дюйма (300 мм)
Конус шпинделя: Морзе 4 или крутой конус 40
Задаваемая подача за один проход: диапазон 0–9999 (единиц)
Габариты станка: длина 3000 мм × ширина 2080 мм × высота 2360 мм (118 × 82 × 93 дюйма)
Масса станка: около 7500 фунтов (3000 кг)
Система управления: изначально ручное/аналоговое, часто модернизировано с применением ПЛК Allen‑Bradley.
