Вертикальный токарный станок с ЧПУ EMAG VSC 250

Описание

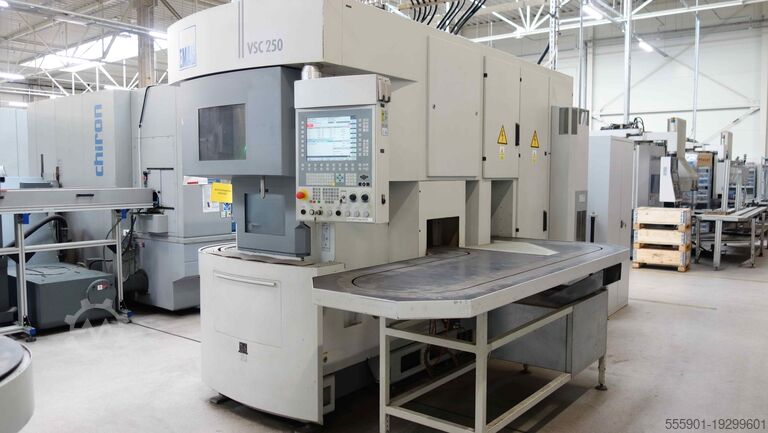

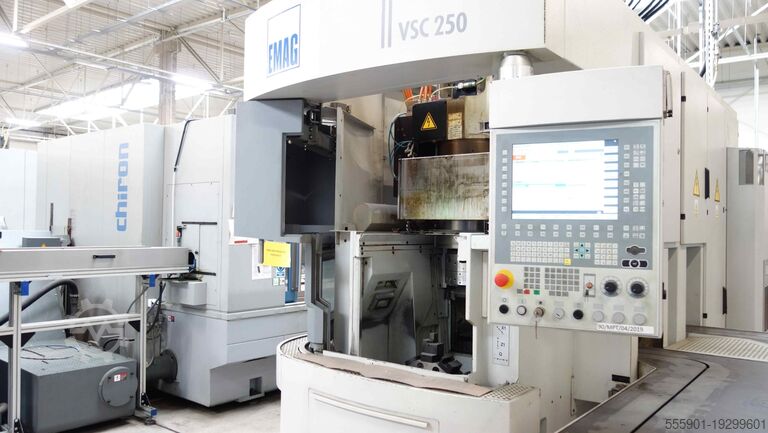

Вертикальный токарный станок с ЧПУ EMAG VSC 250 б/у (год выпуска 2011) — высокая точность и автоматизация
Мы предлагаем на продажу вертикальный токарный станок с ЧПУ EMAG VSC 250 б/у 2011 года выпуска. Этот станок предназначен для эффективной и точной токарной обработки, особенно для заготовок весом до 6 кг. Благодаря вертикальной конструкции и передовой автоматизации этот станок идеально подходит для средне- и крупносерийного производства, обеспечивая высокую эффективность и повторяемость.
Основные характеристики и возможности:
• Вертикальная конструкция: оптимальная эвакуация стружки и простая загрузка/выгрузка.
• Управление: Siemens SINUMERIK 840Dsl со встроенным ПЛК S7-300 и 15-дюймовым TFT-монитором.
• Высокая точность: точность позиционирования по осям X и Z составляет ±0,001 мм.
• Главный шпиндель: высокая мощность и широкий диапазон скоростей.
• Автоматизированная загрузка/выгрузка: детали подаются на станок и удаляются из него с помощью встроенной автоматизации.
• Приводные инструменты: возможность использования приводных инструментов расширяет диапазон обработки, включая сверление и фрезерование.
Технические данные (EMAG VSC 250):
• Производитель: EMAG
• Год выпуска: 2011

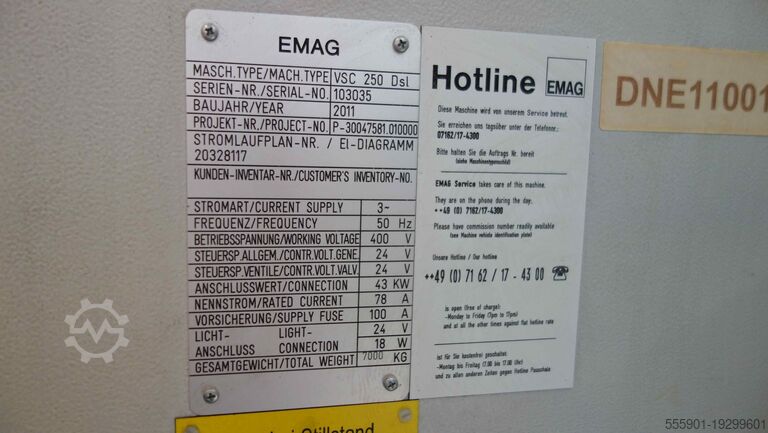

• Номер станка: 103035
1. Главный привод: * Подключаемая нагрузка: 400 В/50 Гц / 43 кВт * Мощность привода главного шпинделя (100% ED / 40% ED): 18 кВт / 28 кВт * Крутящий момент главного шпинделя: 300 Нм * Диапазон скоростей: 0-4500 об/мин * Головка шпинделя: DIN 55026-A6 * Макс. вес заготовки: ≤ прибл. 6 кг
2. Патрон: * Гидравлический 6-кулачковый специальный патрон от EMAG с торцевым зажимным устройством и центральной смазкой. * Тип: 6AGF 260 K6 K14 * Диаметр: 260 мм * Вес: 57 кг * Макс. усилие зажима (внутренний зажим при 50 бар): 12,8 кН * Макс. усилие зажима (внешний зажим при 50 бар): 4,2 кН * Зажимные губки: Специальные захватные губки EMAG: HB-I-G-146-K14 для обработки латунного листа (6-кратные). * Адаптер губок: (6-кратные) L90x840xH50 с мелкой насечкой (SAV). * Вес комплекта адаптерных губок: 5,53 кг. * Мягкие захватные кулачки: SMW MWB-DA 165 № 03611 L70x B40x H60. * Вес комплекта мягких кулачков: 2,70 кг.
3. Рабочая зона: * Ход по оси X: 745 мм * Ход по оси Z: 300 мм * Ускоренный ход по оси X: 60 м/мин * Ускоренный ход по оси Z: 30 м/мин * Усилие подачи по оси X: 10 кН * Усилие подачи по оси Z: 10 кН

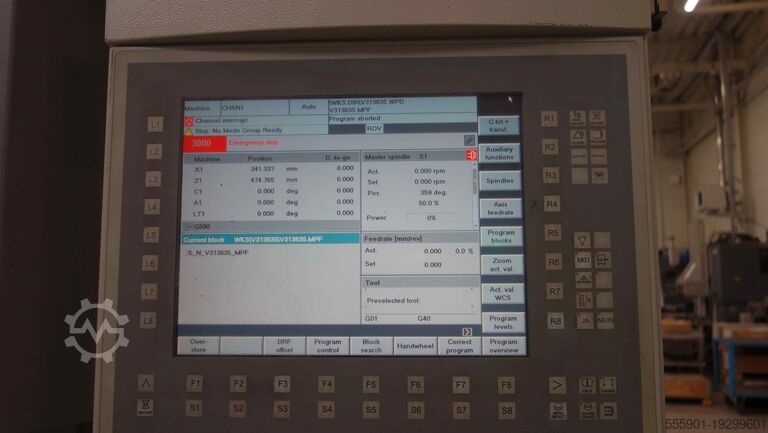

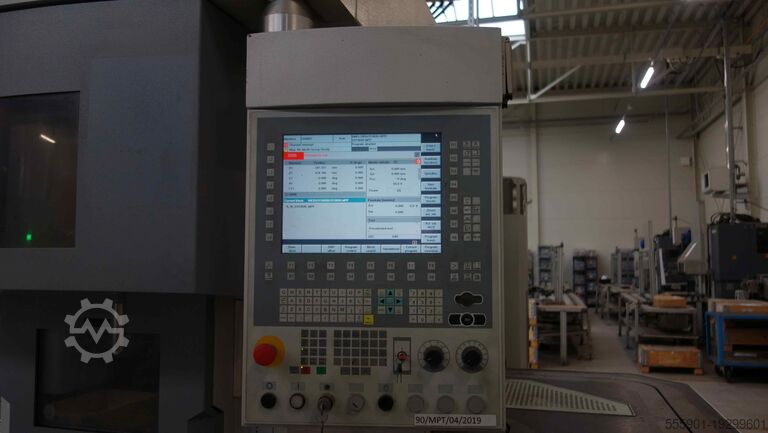

4. Управление: * Siemens SINUMERIK 840Dsl со встроенным ПЛК S7-300. * 15-дюймовый TFT-монитор. * Интерфейс V24.
5. Рабочая точность: * Оси (ось X / ось Z): ±0,001 мм * Шпиндель (ось C): ±0,01°
6. Держатель инструмента: * Фланцевая револьверная головка EMAG поколения C361 - VDI 40. * Инструментальные станции: 12. * Диаметр хвостовика держателя VDI: 40 мм. * Макс. размеры инструмента: зависят от заготовки. * Время смены инструмента (револьверная головка / приводной инструмент): 0,03 мин / 0,04 мин. * Макс. скорость приводного инструмента: 6000 об./мин. * Макс. крутящий момент приводного инструмента (100% ED / 10% ED): 15 Нм / 3,5 кВт / 40 Нм / 8,5 кВт.
7. Система охлаждения: *Стандартное давление подачи / Макс. Давление подачи: 7 бар * Диапазон давления внутренней подачи СОЖ: 7 бар (не регулируется) * Емкость бака СОЖ: 360 литров
Bdjc Rjwp Ukvs Nc Ifnjd
8. Улавливатель деталей: * Улавливатель деталей отсутствует. Детали подаются на станок и удаляются из него с помощью автоматизации.
9. Общие сведения: * Габариты станка (Д x Ш x В): 3900 мм x 1500 мм x 3200 мм * Вес станка: прибл. 7000 кг * Условия окружающей среды (комнатная температура / влажность воздуха): до прибл.
