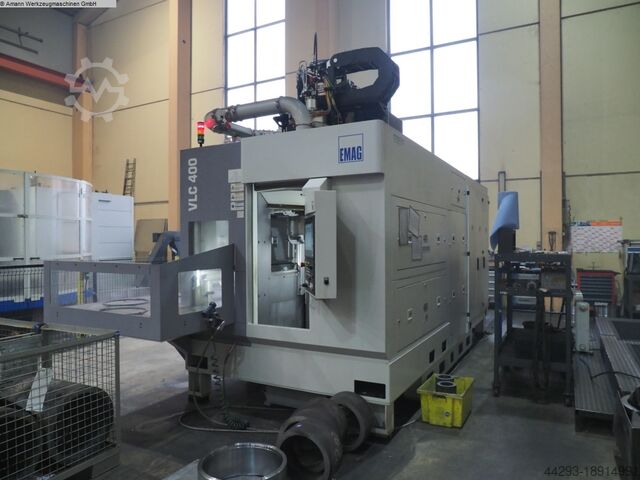

Вертикальный токарный станок EMAG VLC 400

Описание

Диаметр обработки 400 мм
Высота точения 300 мм
Диаметр качелей 520 мм
Вес заготовки 60 кг
ось x 995 мм
ось Y +/-30 мм
ось z 580 мм
Диаметр патрона макс. 500 мм
Bdoc Rjwbizte Nc Ifnsd
Скорость привода инструмента макс. 6000 об/мин
Мощность привода главного шпинделя 37 кВт

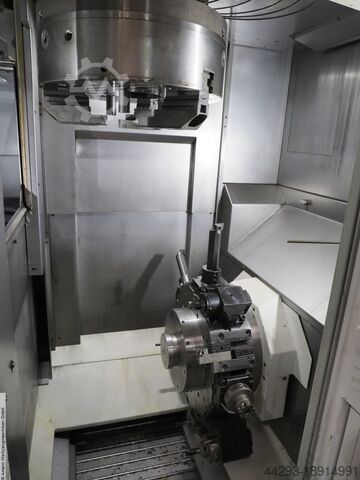

12-позиционная револьверная головка BMT75
Общая потребляемая мощность 55 кВт
Вес машины прибл. 13,5 т

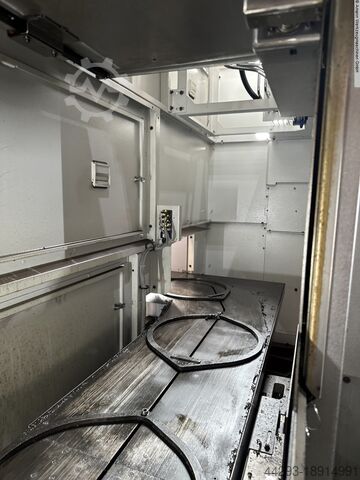

Циркуляционная система транспортировки заготовок, О-образная конструкция
Система рамы-перетаскивателя на 10 заготовок
Подача охлаждающей жидкости: 15 бар
Расход насоса охлаждающей жидкости прибл. 80 л/мин при 15 бар.
Охлаждающий агрегат (6,5 кВт, вода-воздух)
Охлаждающий агрегат (с двухконтурной технологией) регулирует тепловой баланс машины.
Привод шпинделя, шкаф управления и револьверная головка нагреваются до температуры окружающей среды.
хранить (10°C - 40°C).
Двойной фильтр охлаждающей жидкости, переключаемый вручную
Тонкость фильтрации 100 мкм, с электрическим и механическим индикатором загрязнения
Конвейер для стружки
Конструкция петли: сзади
Высота выброса стружки 1100 мм. (со встроенным баком для охлаждающей жидкости, емкость около 500 л)
Извлечение эмульсионного тумана: производительность извлечения прибл. 800 м3/ч
Промывочный пистолет
Измерение заготовки с помощью измерительного щупа
Зонд для продувки
Мониторинг срока службы инструмента (управление сопутствующими инструментами)
Мониторинг поломки инструмента TOOLINSPECT MCU-EUROPA
Осевая сверлильно-фрезерная головка – BMT75 CC
5x Угловая сверлильно-фрезерная головка 90° - BMT75 CC (i=1:1)
Набор инструментов для OP10 + OP20
Гидравлический полный зажимной цилиндр размером 150 - с 1 проходным отверстием для среды
Макс. тяговое усилие 10 850 даН при 70 бар
Охлаждающая смазка через шпиндель
Программируемая регулировка давления зажима

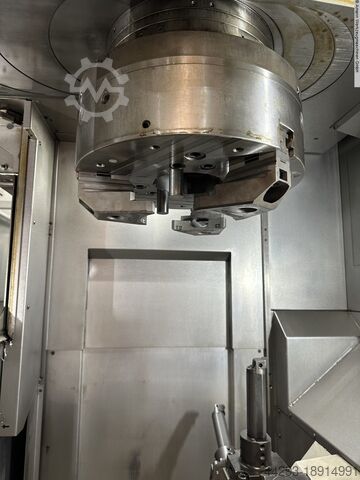

3-х кулачковый патрон KNCS-N 500-155 быстросменный
макс. = 2200 мин-1 (скорость движения согласно DIN 6386)
Комплект жестких базовых губок
Набор мягких верхних губок
Навесное оборудование для KNCS-N 500-155
Промывочная насадка в отверстии патрона
Дополнительные держатели инструментов с инструментами:
1x 8.BMT25VL8IKX50 Обычный снаружи
1x 8.BMT25VL8IKX50 черновая фреза снаружи
1x 60.7516VL8IKDI15 гравировальный инструмент
1x 60.7516VL8IKDI15 патрон для сверла с резьбой
1x 40.75V5KRVL8IKD режущая головка 50 мм
3x держатель расточного резца 80.75V5VL8IKD
2x 27.V520HYDL26 сверло диаметром 20 мм
1x 42.V522L08Ik сверло диаметром 22 мм
1x 27.V514WNL31 сверло диаметром 14 мм
пакет программного обеспечения
Инструкция по эксплуатации/руководство по техническому обслуживанию
