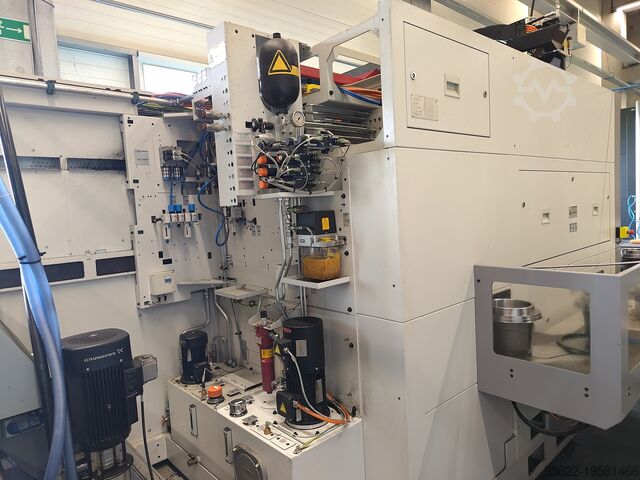

вертикальный токарный станок EMAG VL6

Описание

Вертикальный токарный центр / вертикальный токарный станок
Производитель: EMAG
Модель: VL6 (FANUC)
Год выпуска: 2021
Наработка: ок. 7950 ч
Полная масса: 10,5 т

Главный шпиндель 28,5 кВт
Мощность при 40/100% ПВ: 41/28,5 кВт
Docjwzwu Io Ed Ddcewb
Крутящий момент при 40/100% ПВ: 491/340 Нм
Полная мощность при 800 об/мин
Максимальная скорость вращения: 3100 об/мин

Продольная и поперечная подача по осям X, Z

Приводной револьверный суппорт для инструмента (C362)
с внутренней подачей СОЖ к инструменту
Максимальная скорость: 9600 об/мин
Полная мощность при 3000 об/мин
Крутящий момент при 100% ПВ: 33 Нм / 10,4 кВт
Крутящий момент при 40% ПВ: 44 Нм / 13,8 кВт
Крутящий момент при 10% ПВ: 56 Нм / 17,6 кВт
Держатель инструмента под приводной инструмент: 12 x BMT65

Система хранения и транспортировки заготовок – транспортер, тип O (GO 240")
система призматических держателей для 10 изделий
Высота заготовки: макс. 250 мм
Масса заготовки: макс. 40 кг

Комплект (10 шт.) призматических держателей
для диаметра заготовки: 150–300 мм

Устройство обдува заготовки и зажимного приспособления (Pick-Up)

Подача СОЖ: 15 бар
Производительность насоса СОЖ: ок. 80 л/мин при 15 бар
Охлаждающее устройство (6,5 кВт, вода – воздух)

Двойной фильтр СОЖ, ручное переключение
Тонкость фильтрации 100 мкм, с электрической и механической индикацией загрязнения

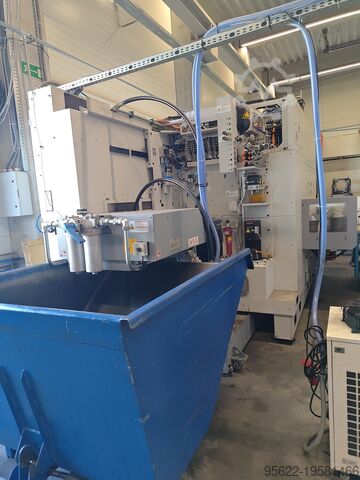

Транспортер стружки, цепного типа – разгрузка назад
Выпуск с шарнирной лентой: разгрузка назад
Высота выгрузки стружки 1 100 мм (с интегрированным баком для СОЖ, объем ок. 500 л)

Система удаления эмульсионного тумана: производительность ок. 800 м³/ч
Промывочный пистолет

Измерение заготовки с помощью щупа
Обдув щупа
Система контроля срока службы инструмента (управление двойным инструментом)

Сигнальная башня на 3 цвета

Патрон с быстрой сменой кулачков SMW Autoblok KCNS-N400-128
макс. = 3500 об/мин
Комплект твердых базовых кулачков
Комплект мягких накладных кулачков

Пакет программного обеспечения
Руководство по эксплуатации / руководство по обслуживанию
