вертикальный токарный станок EMAG VL5i

Описание

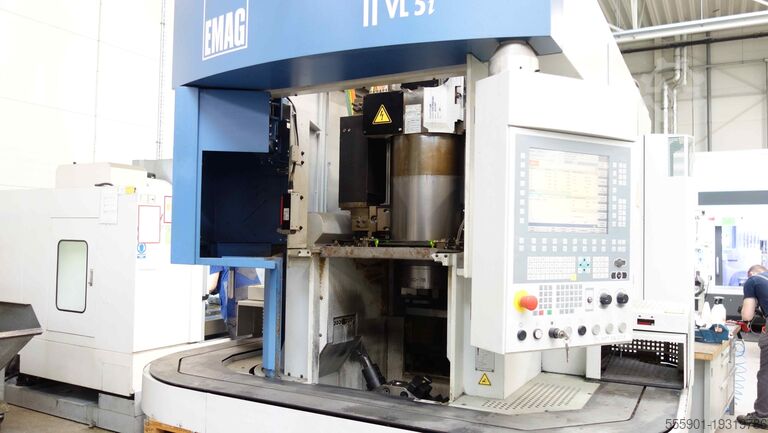

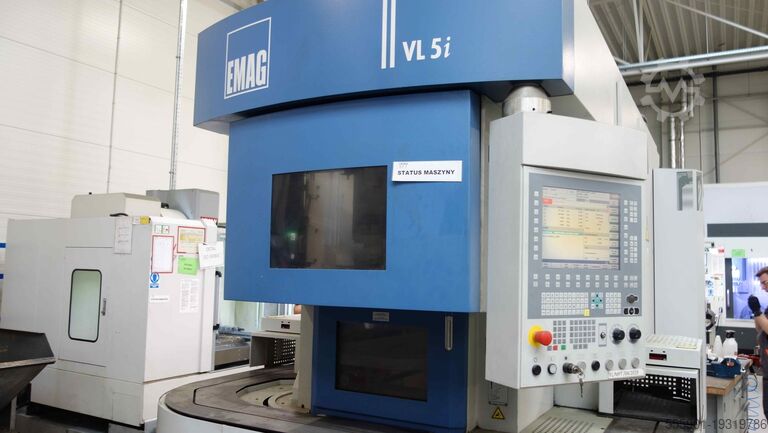

Продается: б/у вертикальный токарный станок с ЧПУ EMAG VL5i (год выпуска 2014) — высокая точность и эффективность
Мы предлагаем на продажу б/у вертикальный токарный станок с ЧПУ EMAG VL5i 2014 года выпуска. Этот станок предназначен для эффективных и точных токарных операций. Благодаря вертикальной конструкции и встроенной автоматизации этот станок идеально подходит для крупносерийного производства компонентов, обеспечивая высокую эффективность и повторяемость.
Основные характеристики и возможности:
• Вертикальная конструкция: оптимальная эвакуация стружки и простая загрузка/выгрузка.
• Интегрированная автоматизация: стандартно оснащен замкнутой системой автоматизации с цепным конвейером, что обеспечивает непрерывную работу и сводит к минимуму вмешательство оператора.
• Высокая точность: жесткие направляющие и точные сервоприводы обеспечивают высокую точность обработки.
• Универсальность обработки: возможность использования приводных инструментов расширяет диапазон обработки, включая сверление и фрезерование.
Технические данные (EMAG VL5i):
Рабочая зона:
• Макс. диаметр патрона: 250 мм
• Макс. диаметр поворота: 270 мм
• Макс. диаметр заготовки: 220 мм
• Макс. высота заготовки: 175 мм
• Ход по оси X: 660 мм
• Ход по оси Z: 300 мм
Стандартная закрытая автоматизация:
• Количество транспортных рычагов для диаметра заготовки (от...до) и макс. веса заготовки:
на 16 (80...220 мм) / 10 кг
на 22 (30...160 мм) / 8 кг
на 37 (30...85 мм) / 4,5 кг
• Макс. допустимая общая нагрузка: 175 кг
• Длина цепи: 224 дюйма
• Количество звеньев цепи: 224
• Шаг цепи: 1 дюйм (25,4 мм)
• Время загрузки: 2-4 с
Главный шпиндель:
• Фланец шпинделя по DIN 55026: Размер 6
• Подшипник шпинделя, передний диаметр: 110 мм
• Макс. скорость вращения: 4500 об/мин
• Главный асинхронный двигатель переменного тока:
o Мощность при 100/40% ED: 18/27 кВт
o Крутящий момент при 100/40% ED: 200/300 Нм
o Угловая скорость: 850 об/мин
Привод подачи:
• Скорость быстрого перемещения по X: 60 м/мин
• Скорость быстрого перемещения по Z: 30 м/мин
• Усилие подачи по X и Z: 10 кН
• Диаметр шарикового винта X / Z: 40 мм

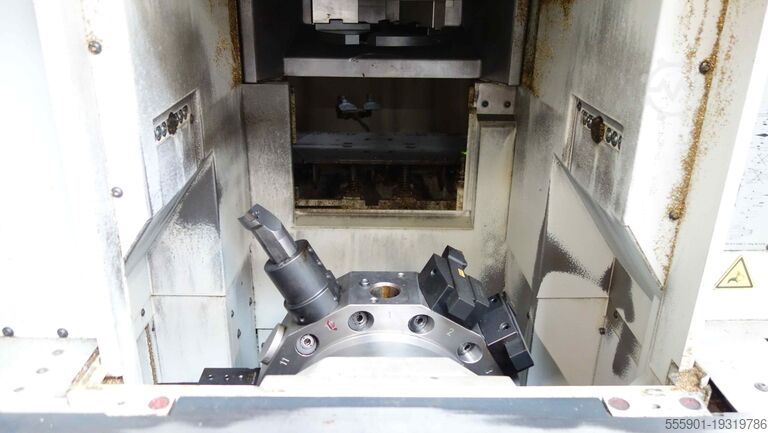

Инструментальный держатель:
• Количество станций: 12
• Цилиндрический держатель хвостовика по DIN 69880
• Диаметр хвостовика: 40 мм
• Макс. длина инструмента, включая держатель: 190 мм
• Макс. Диаметр поворотного круга: 760 мм
Инструментальный держатель с приводными инструментами:
• Количество станций: 12
• Цилиндрический держатель хвостовика по DIN 69880
• Диаметр хвостовика: 40 мм
• Макс. скорость вращения: 6000 об/мин
• Угловая скорость: 3000 об/мин
• Максимальная мощность: 8,5 кВт
• Макс. крутящий момент при 10% ED: 40 Нм
• Макс. крутящий момент при 40% ED: 24 Нм
• Макс. крутящий момент при 100% ED: 15 Нм

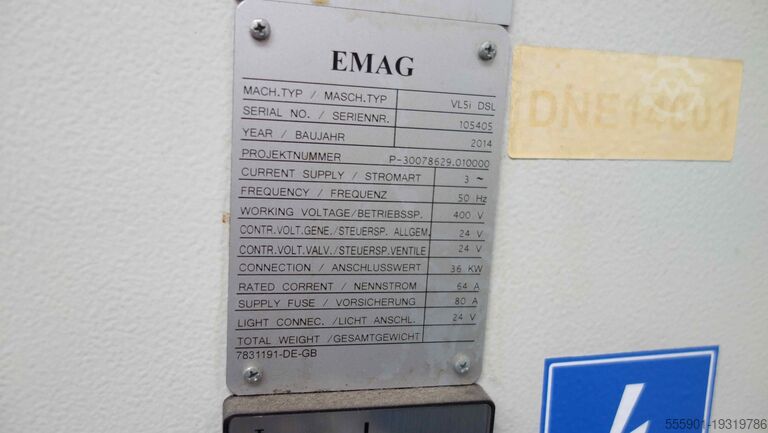

Электрическое оборудование:
• Рабочее напряжение: 400 В
• Управляющее напряжение - DC: 24 В
• Управляющее напряжение - AC: 230 В
• Частота: 50 Гц
• Подключаемая нагрузка с/без приводных инструментов: 36 кВт
• Главный предохранитель: 80 А
Bdsc R Nowqw Umsc Ifned
• Электрическое исполнение: VDE 0113
Размеры и вес:
• Длина: 3120 мм
• Длина, включая транспортер стружки: 4185 мм
• Ширина: 2266 мм
• Высота: прибл. 3200 мм
• Вес машины: прибл. 7500 кг
