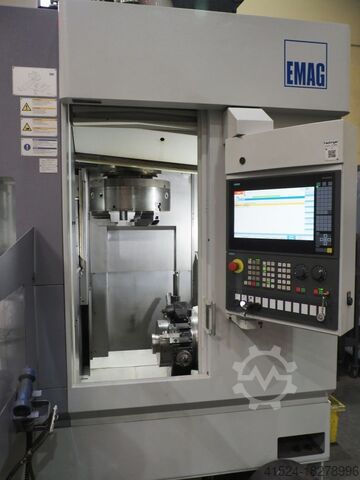

Вертикальный одношпиндельный токарный центр EMAG VL 400 (Siemens)

Описание

Вертикальный одношпиндельный токарный центр Вертикальный токарный станок
Производитель: EMAG
Модель: VL 400 (Siemens)
Год выпуска: 2021
Наработка: около 1 848 часов
Базовый блок револьвера и суппорт по оси Y

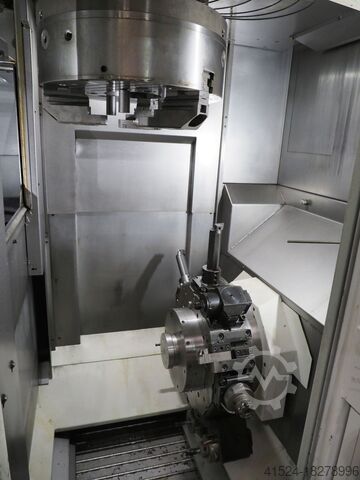

Приводной револьвер для приводных инструментов (C442)
с внутренней подачей охлаждающей жидкости к инструменту
Максимальная частота вращения: 6 000 об/мин
Угловая частота вращения: 3 200 об/мин
Блок держателя инструментов для приводных инструментов: 12 x BMT75
Кольцевая система транспортировки заготовок, исполнение O
Система подвесных рам для 10 заготовок
Высота заготовки (включая паллету): макс. 300 мм
Максимальный вес заготовки: 60 кг
Комплект (10 шт.) подвесных рам для O-ленты
Для диаметра заготовки: 150 - 400 мм
Обдув заготовки и зажимного устройства (Pick-Up)
Система подачи СОЖ: 15 бар
Производительность насоса охлаждающей жидкости около 80 л/мин при 15 бар
Охладительная установка (6,5 кВт, вода–воздух)
Охладительная установка (с 2-контурной системой) регулирует тепловой режим станка.
Привод шпинделя, шкаф управления и револьвер поддерживаются при температуре окружающей среды (10°C – 40°C).
Двойной фильтр для СОЖ, ручное переключение
Тонкость фильтрации 100 мкм, с электрическим и механическим индикатором загрязнения
Транспортер стружки
Шарнирная пластинчатая конструкция: выброс назад
Высота выброса стружки 1 100 мм (с интегрированным баком для СОЖ, объем около 500 л)
Система отсоса эмульсионного тумана: производительность отсоса около 800 м3/ч
Промывочный пистолет
Bdsc R Nc Ifsvq Iwysnod
Измерение заготовки с помощью измерительного щупа
Обдув измерительного щупа
Контроль присутсвия инструмента (система управления запасным инструментом)
Контроль поломки инструмента TOOLINSPECT MCU-EUROPA
(SIEMENS 840Dsl, FANUC 31i/32i)
Сигнальная лампа с 3 цветами
Осевой сверлильно-фрезерный головка – BMT75 CC
5x угловых сверлильно-фрезерных головок 90° – BMT75 CC (i=1:1)
Комплект инструментов для OP10 + OP20
Полный гидравлический зажимной цилиндр Gr.150 – с 1 медиаподачей
Максимальная сила тяги 10 850 даН при 70 бар
Охлаждающая жидкость через шпиндель
Программируемое регулирование давления зажима

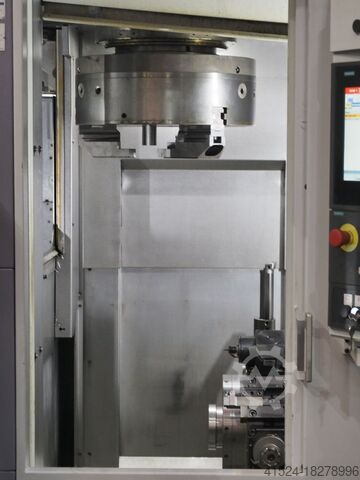

3-кулачковый силовой патрон KNCS-N 500-155 быстросменный
Максимально = 2 200 об/мин (рабочая частота вращения по DIN 6386)
Комплект жёстких базовых кулачков
Комплект мягких накладных кулачков
Комплект навесного оборудования для KNCS-N 500-155
Промывочная форсунка в сверлении патрона
Дополнительные инструментальные держатели с инструментами:
1x 8.BMT25VL8IKX50 чистовой наружный
1x 8.BMT25VL8IKX50 черновой наружный
1x 60.7516VL8IKDI15 инструмент для гравировки
1x 60.7516VL8IKDI15 держатель метчика
1x 40.75V5KRVL8IKD фреза 50 мм
3x 80.75V5VL8IKD держатель расточных резцов
2x 27.V520HYDL26 сверло диаметром 20 мм
1x 42.V522L08Ik сверло диаметром 22 мм
1x 27.V514WNL31 сверло диаметром 14 мм
Программный пакет
Руководство по эксплуатации / руководство по обслуживанию
