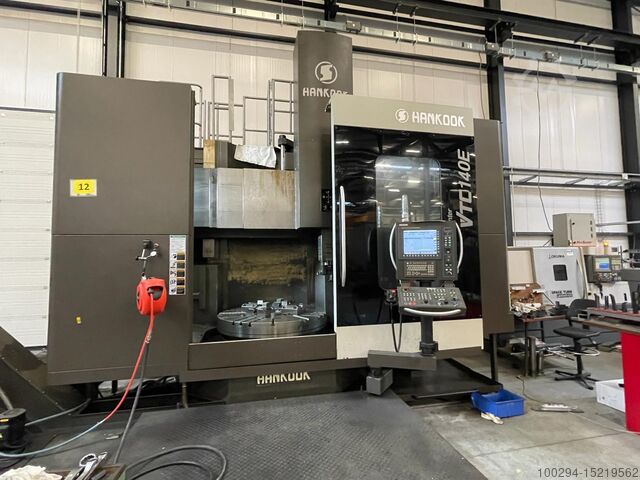

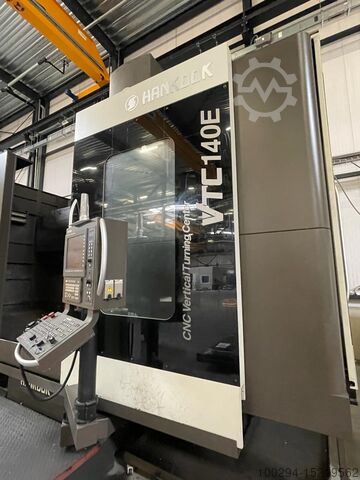

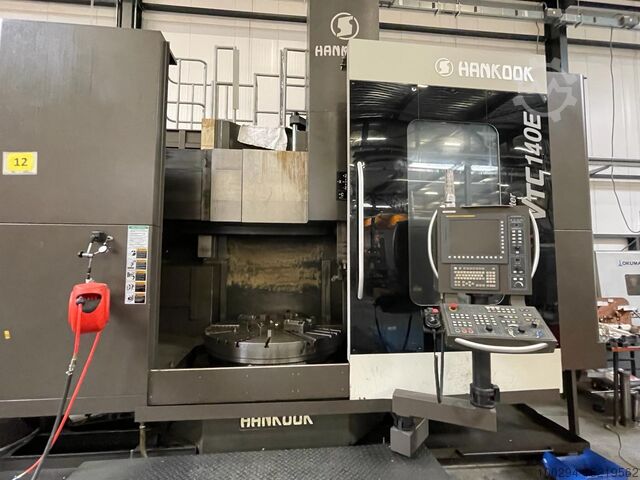

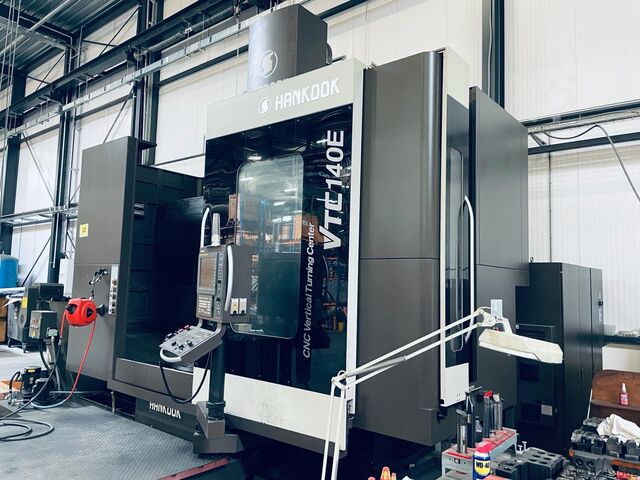

Вертикальный бурильщик Hankook VTC140E

Описание

Подержанный HANKOOK VTC140E - YOM 2014 - Серийный номер 44L09842 - TWW Cat 7962
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ МАШИНЫ
- Вертикальный расточной и токарный станок рамного типа с С-осью и приводными инструментами.
- Сверхпрочная конструкция станины из чугуна обеспечивает высокую точность и жесткость.
- Сверхпрочные закаленные и шлифованные направляющие для обеспечения повышенной устойчивости и жесткости.
- 2-ступенчатое автоматическое переключение передач.
- 24-позиционный магазин инструментов.
ВКЛЮЧЕННЫЕ ЗАВОДСКИЕ ОПЦИИ СТАНКА
- Конвейер для стружки и ковш для стружки - Система охлаждения шпинделя 30 бар
- Измерительная система C-Axis Scale - Трансформатор
- Гидравлический 3-кулачковый и ручной 4-кулачковый комбинированный патрон с 4 регулируемыми вручную кулачками
- Устройство автоматической установки инструмента
ОСНАСТКА В КОМПЛЕКТЕ
- Угловая фрезерная головка DINE со сменным инструментом и выходом 40 ISO
- 2 токарных резцедержателя Sandvik Capto C6 с двумя выходами (V и H)
- 1 осевая токарная головка Sandvik Capto C6 - 7 державок с приводом BT50
- 1 Off Hankook TA12B4121015043 - 1 OFF Hankook TA12B412015142
- 1 Off Hankook TA12410000161 - 2 OFF Hankook TA12417010160
ВМЕСТИМОСТЬ
Максимальный диаметр поворота - Ø 1 600 мм
Максимальная высота поворота - 1 400 мм
Максимальный крутящий момент - 17 885 Нм
Максимальное усилие резания - 3 000 кгс
Максимальный вес заготовки - 8 000 кг
СТОЛ
Диаметр стола - Ø 1 400 мм
Скорость вращения стола - 0,9 ~ 360 об/мин
Диапазон скоростей стола - автоматический 2 шага
Bsc R Nc Iforur Nmsnedd
СТОЛ C-AXIS
Минимальный угол индекса - 0,001°
Скорость подачи резания по оси C - 0 ~ 1,200 град/мин
Макс. Скорость вращения оси C - 3,333 об/мин
RAM HEAD
Размер инструмента - 32 мм²
Конус шпинделя - ISO 7/24 #50
Поперечное сечение барабана - 220 x 220 мм
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
Скорость вращения фрезерного шпинделя - 30 ~ 3 000 об/мин
Макс. Крутящий момент фрезерного шпинделя - 235 Нм
ПЕРЕМЕЩЕНИЕ И СКОРОСТЬ ПОДАЧИ
Перемещение по оси X (седло горизонтально) - 1 600 мм
Перемещение по оси Z (оправа вертикально) - 900 мм
Максимальная скорость резания по осям X / Z - 7 500 мм / мин
Скорость быстрой подачи по осям X / Z - 7 500 мм / мин
ATC
Тип держателя инструмента - MAS BT 50
Вместимость инструментального магазина - 24 (12T & 12M)
Макс. Вес инструмента - 50,0 кг
ДВИГАТЕЛЬ
Двигатель стола (конт. / 30 мин) - переменный ток 37,0 / 45,0 кВт
Мощность двигателя фрезерного шпинделя - 15,0 / 18,5 кВт
Серводвигатель оси X / Z - AC 7,0 кВт
Двигатель оси C - 7,0 кВт
ИСТОЧНИК ПИТАНИЯ
Входной источник питания - 415 В / 50HZ / 3PH
Мощность - 80 кВА
РАЗМЕРЫ И ВЕС
Высота - 5 535 мм
Внешняя ширина (с транспортером для стружки) - 6 760 мм
Внешняя глубина - 4 565 мм
Вес - 25 800 кг
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ МАШИНЫ

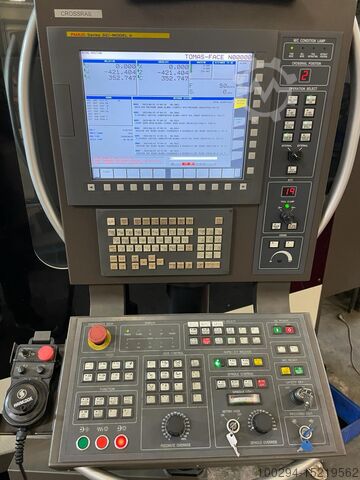

- Система управления Fanuc 32iA
- Сквозная охлаждающая жидкость для инструмента
- Стол, сервоприводы и двигатели
- Охлаждающая жидкость через шпиндель
- 4-х кулачковый независимый ручной патрон
- Брызгозащитный кожух и предохранительная планка
- Автоматическая система смены инструмента
- Скользящая ось X-Axis Защитный стальной кожух
- Охладитель смазочного масла
- Рабочий свет
- Гидравлический силовой агрегат
- Выравнивающие блоки
- Патрульная лампа (красная, желтая и зеленая)
- Автоматическая система смазки направляющих
- NC Power Off
- Система охлаждения и промывочный пистолет
- Поддон для сбора стружки
- Руководства по электрике и механике
