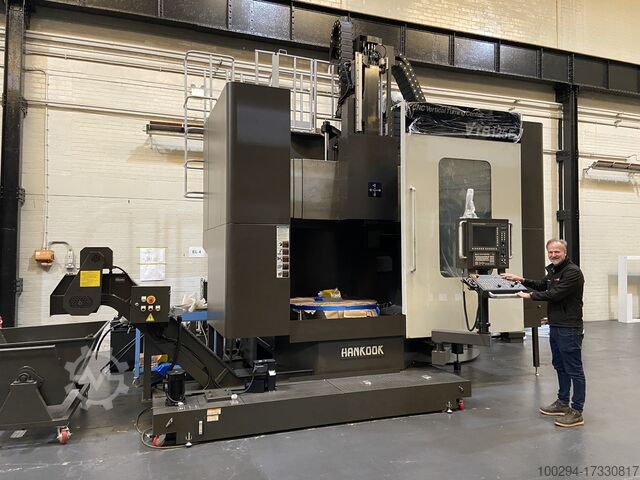

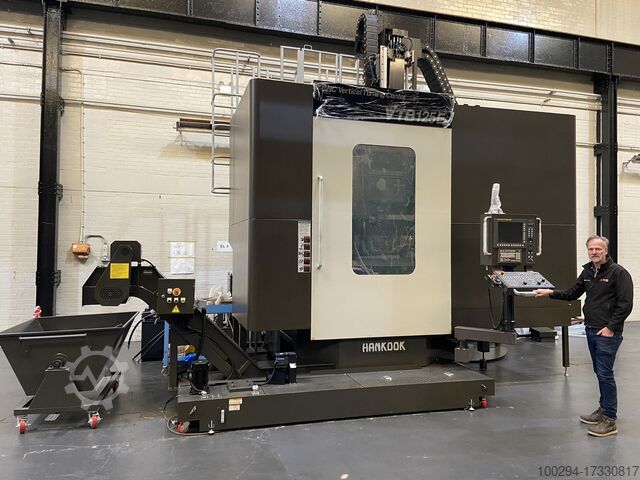

Токарный станок с ЧПУ - вертикальный Hankook VTB125E

Описание

Сверхмощный подъемный рамочный станок с ЧПУ вертикально-расточной с закаленными и шлифованными направляющими
Bdsc R Ncjuu Rybe Ifnsd
ВМЕСТИМОСТЬ
Максимальный диаметр точения - Ø 1 600 мм
Максимальная высота точения - 1 400 мм
Максимальный крутящий момент - 17 885 Нм
Максимальное усилие резания - 3 000 кгс
Максимальный вес заготовки - 8 000 кг
СТОЛ
Диаметр стола - Ø 1,250 мм
Скорость вращения стола - 0,9 ~ 360 об/мин
Диапазон скоростей стола - автоматический 2 шага
RAM HEAD
Размер инструмента - 32 мм²
Конус шпинделя - ISO 7/24 #50
Поперечное сечение барабана - 220 мм²
ПЕРЕМЕЩЕНИЕ И СКОРОСТЬ ПОДАЧИ
Перемещение по оси X (седло горизонтально) - 1 060 мм
Перемещение по оси Z (вертикальное положение седла) - 900 мм
Вертикальное перемещение поперечной рейки - 700 мм
Максимальная скорость резания по осям X / Z - 7 500 мм / мин
Скорость быстрой подачи по осям X / Z - 7 500 мм / мин
Быстрое перемещение поперечной рейки - 300 мм / мин
ATC
Тип держателя инструмента - MAS BT 50
Вместимость магазина на 12 инструментов
Максимальный вес инструмента - 50 кг
МОТОР
Двигатель стола (конт. / 30 мин) - AC 37,0 / 45,0 кВт
Серводвигатель оси X / Z переменного тока - 7,0 кВт
ИСТОЧНИК ПИТАНИЯ
Входной источник питания - 415 В / 50 Гц / 3PH
Мощность - 80 кВА
РАЗМЕРЫ И ВЕС
Высота - 5 290 мм
Внешняя ширина (с транспортером стружки) - 6 760 мм
Внешняя глубина - 4,565 м
Вес - 25 800 кг
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ МАШИНЫ
Система управления Fanuc 32i-A
Стол, сервоприводы и двигатели
4-х кулачковый независимый патрон
Автоматическая система смены инструмента
Охладитель смазочного масла
Гидравлический блок питания
Автоматическая система смазки для направляющих
Система подачи охлаждающей жидкости и промывочный пистолет
Фундаментные болты и гайки
Ящик для инструментов
Охлаждающая жидкость для сквозного инструмента
Руководства оператора и программиста
Брызгозащитный кожух и защитное ограждение
Защитный стальной кожух X-Axis Slideway
Рабочий свет
Патрульная лампа (красная, желтая и зеленая)
Отключение питания NC
Поддон для сбора стружки
Выравнивающие блоки
Руководства по электрике и механике
FANUC 32I CNC
