Токарный центр PBR TM450/2000

Описание

Диаметр поворота над станиной: 980 мм
Диаметр поворота над опорой: 600 мм
Длина поворота: 2200 мм
Диаметр поворота в приямке: 1200 мм
Длина приямка: 450 мм
Скорость вращения: 24
Скорость вращения: 8 - 800 об/мин

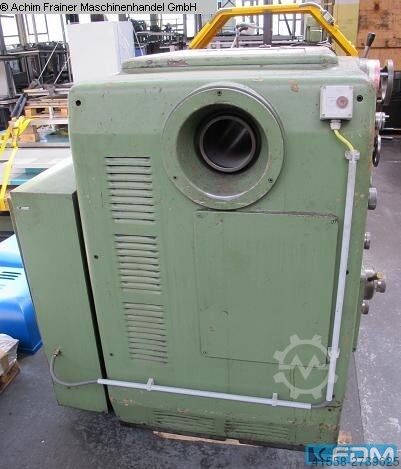

отверстие шпинделя: 150 мм
ось x: x = 2000, x² = 350 мм
Boc R Necxxqlsc Ifnsdd
ось y: 500 мм
Шаг резьбы - количество: 398 шт.
Шаг резьбы: 0,5 - 224 мм
Шаг резьбы: 0,25 - 112 част. мод.
Шаг резьбы: 56 - 1/8 шаг на дюйм
Шаг резьбы: 112 - 1/4 D.P.
Скорости подачи:: 108
Подачи - продольные: 0,032 - 15,2 мм/об.
подачи - поперечные: 0,016 - 7,6 мм/мин.
Пиноль:: MK6
Ход пиноли: 380 мм
Напряжение: 380 В
Частота: 50 Гц
Общая потребляемая мощность: 25 PS
Вес станка прибл.: 7,9 т
Занимаемая площадь: 4,4 x 1,8 x 1,7 м

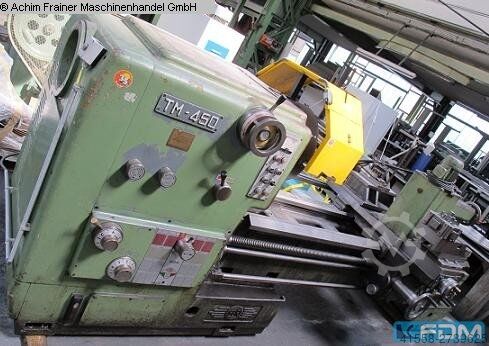

Токарно-винторезный станок PBR типа TM 450/2000 с:
- 500 мм оригинальным 3-кулачковым патроном Forkardt,
- Закаленные и шлифованные направляющие станины,
- быстрая траверса для продольных и поперечных подач,
- тормоз шпинделя,
- подачи:
продольная: 0,03 - 15,2 мм/об за 68 шагов
поперечная: 0,016 - 7,6 мм/об за 68 шагов
Продольная: 0,0011 - 0,54"/U за 68 шагов
Поперечная: 0,00055 - 0,27"/U за 68 шагов
- Резьба:
Метрическая: 0,5 - 224 мм за 58 шагов
Метрическая: 0,25 - 112 мм с 58 шагами
Дюймовая: 56 - 1/8 резьбы/" за 68 шагов
Дюймовая: 112 - 1/4 D.P. за 68 шагов

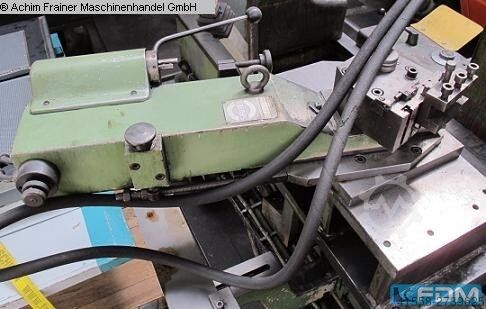

- Оригинальная гидравлика Sauter ... с мощной внешней подачей масла,
- Оригинальный держатель инструмента Ideal,
- торцевая плита с 4 независимыми губками,
- система охлаждения,
- магнитная муфта,
- Автоматические продольные упоры,
- поперечный упор,
- резьбовые часы,
- редукционная втулка,
- 2 фиксированных центра,
- Фиксированный неподвижный упор,
- Поворотный, оригинальный защитный кожух шпинделя Staudacher с предохранительным выключателем,
- 2x аварийная остановка,
- главный выключатель,
- сборник стружки,
- подсветка заготовок и
- Электрооборудование объединено в защищенном от механических повреждений шкафу управления.
