универсальный токарный станок CORMAK GOLIAT 660X4000

Описание

Промышленный токарный станок по металлу CORMAK GOLIAT 660 x 4000 мм - прочная чугунная станина, оснащен 12-скоростной коробкой передач с мощным асинхронным двигателем 7,5 кВт/400 В - максимальный крутящий момент, большой ход шпинделя 105 мм.
Основные преимущества:
- Центральная система переключения подачи, подающий винт и подающий вал для нарезания резьбы

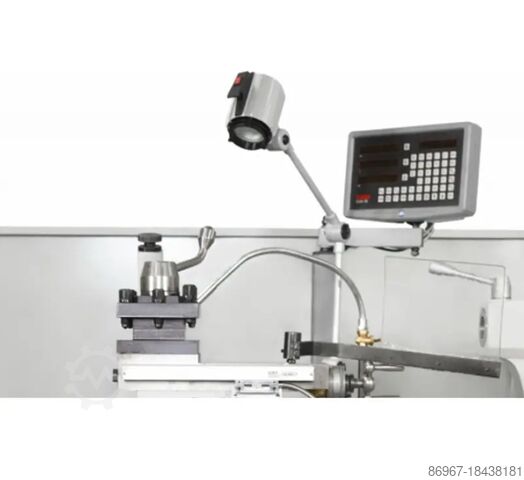

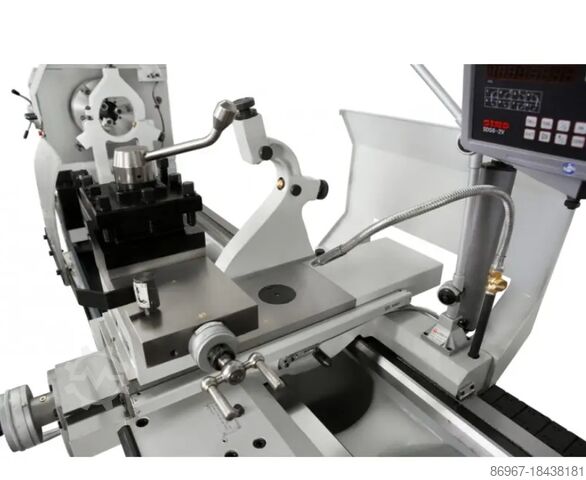

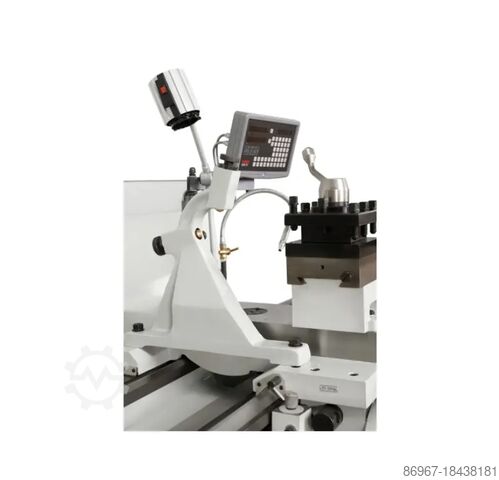

- Цифровой индикатор работает по (3) трем осям движения: продольной, поперечной, верхней оси. Обработанный электронный сигнал с оптических линеек визуализирует полученные значения перемещений по осям на цифровом экране.
- Токарный станок оснащен высококачественной, усиленной системой подшипников шпинделя. Современный главный шпиндельный подшипник с шарикоподшипниками

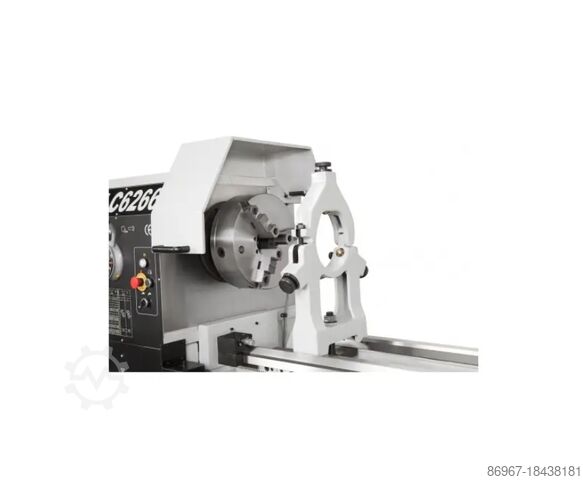

- Оптимальные результаты работы обеспечиваются большим ходом шпинделя 105 мм, межосевым расстоянием 4000 мм, трехкулачковым токарным патроном 320 мм и мощным двигателем 7,5 кВт.
- Система быстрой продольной и поперечной подачи значительно сокращает время обработки и повышает производительность.
- Закаленные и шлифованные шестерни в шпиндельной передаче – обеспечивают долговременную эксплуатационную стабильность.
- Оснащен ходовым винтом и подающим валом для нарезания резьбы, автоматической продольной и поперечной подачи.
- Простая регулировка скорости вращения шпинделя и автоматической подачи с помощью эргономичной панели управления на коробке передач.
- Возможность нарезания широкого спектра резьб без необходимости замены шестеренок в гитаре. Широкий ассортимент нарезаемых резьб: метрическая (22) 1 - 14 мм, дюймовая (25) 2-28 T.P.I, модульная (18) 0,5-7 M.P., D.P. резьба. (24) 4-56 Д.П. Поворот правой и левой резьбы.
- Часы для точного подсчета нитей. Эта функция предназначена для экономии времени, позволяя ослабить гайку ходового винта за несколько проходов, чтобы быстро и вручную вернуть каретку в исходное положение.
- Станина имеет сменный мост для токарной обработки более крупных элементов, например, щита. Данная модель токарного станка позволяет обрабатывать детали диаметром до 870 мм при снятом мосту.
Технические данные
Макс. диаметр обработки над станиной Ø660 мм
Макс. диаметр обработки над суппортом Ø420 мм
Макс. диаметр обработки в выемке моста Ø870 мм
Длина реза 240 мм
Расстояние между центрами 4000 мм
Макс. длина точения 3950 мм
Отверстие шпинделя Ø105 мм
Диаметр и угол конуса шпинделя Ø113 мм 1:20
Конец шпинделя D1-8 CAMLOCK
Скорости вращения шпинделя: 12 скоростей (36–1600 об/мин)
Число и диапазон продольных подач 65 (0,063-2,52 мм/об)
Число и диапазон поперечных подач 65 (0,027-1,07 мм/об)
Метрическая резьба 22 (1-14 мм)
Резьба 25 дюймов (28-2 TPI-шагов на дюйм)
Модульная резьба 18 (0,5-7 мм)
Резьба DP 24 (56-4 DP)
Ускоренная продольная подача 4,5 м/мин.
Ускоренная поперечная подача 1,9 м/мин.
Шаг ходового винта 12 мм
Расстояние оси шпинделя от поверхности инструмента 28 мм
Размер инструмента 25x25 мм
Макс. ход верхней каретки 145 мм
Макс. ход поперечного суппорта 380 мм
Диаметр втулки задней бабки 75 мм
Конус задней бабки MT5
Becevw Abgo R Nc Ifnjdd
Макс. ход пиноли задней бабки 150 мм
Поперечный ход задней бабки ±15 мм
Главный двигатель S1/S6 7,5/9 кВт / 400 В
Двигатель быстрой подачи 250 Вт
Насос охлаждающей жидкости 60 Вт, 25 л/мин.
Размеры Д/Ш/В 5500 x 1100 x 1450 мм
Вес 5200 кг.
