Токарно-винторезный станок - электронная OPTIMUM OPTIturn TH 5620D

Описание

Диаметр поворота 560 мм
длина поворота 1910 мм
Диаметр поворота над полозьями кровати 355 мм
Диаметр поворота в мосту станины 790 мм
Высота центра 280 мм
Длина поворота в мосту станины 170 мм
Скорость(и) 12 (25-1600) об/мин
Хвостовая бабка MK 5
Ход пиноли 180 мм
Диаметр пиноли 75 мм
Держатель шпинделя DIN ISO 702-2 № 8
Отверстие шпинделя 80 мм
Конус шпинделя MK 7
Продольная подача 35 / 0,059 - 1,646 м/мин
Плоскостная подача 35 / 0,020 - 0,573 м/мин
Общая потребляемая мощность 8,5 кВт
Вес станка ок. 2560 кг
Занимаемая площадь ок. 3450 x 1150 x 1650 мм
Арт. 3462170
Сверхмощный станок, отличающийся высокой гибкостью, точностью

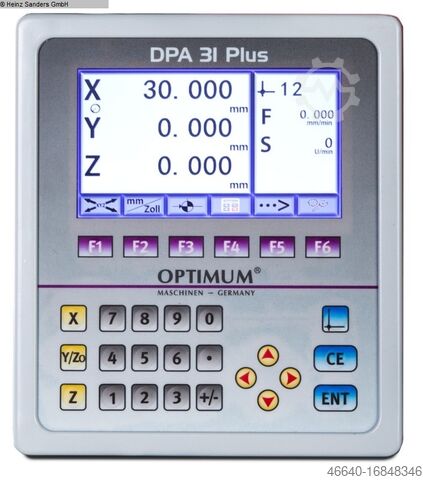

и экономичностью. С цифровым индикатором положения DPA 31 Plus
Bec R Nc Ioucgr Iofnodd
и быстросменным стальным держателем
Описание станка
- Закаленная и шлифованная направляющая оси Z
- Гарантированная концентричность носика шпинделя = 0,015 мм
- Держатель шпинделя Замок DIN ISO 702-2 № 8
- Крышка ведущего винта
- Точно обработанные направляющие
- Все направляющие можно регулировать с помощью клиновых планок
- Правое/левое вращение на салазках станины можно переключать с помощью шпинделя
- Двухканальная электроника безопасности
- Центральная смазка в направляющих станины
- Диапазон регулировки верхнего суппорта ± 90
- Главный шпиндель работает в масляной ванне
- Валы и колеса работают в масляной ванне
- Шестерни с плавным ходом, закаленные, отшлифованные, с 2 регулируемыми прецизионными коническими роликовыми подшипниками
прецизионные конические роликовые подшипники
- Переключатель с расчетом срока службы, протестирован в соответствии с EN ISO 13849
- Маховики с регулируемой точной шкалой 0,04 / 0,02 мм
- Безопасные маховики с функцией отключения в соответствии с EN23125 по осям X и Z
- Шестерни и валы закалены и отшлифованы, в масляной ванне в прецизионных подшипниках
работа
- Четко расположенный селекторный рычаг для переключения скоростей подачи
- Закрытая конструкция высокоскоростного редуктора подачи
- Ударный выключатель аварийной остановки, защитный выключатель двигателя, блокируемый главный выключатель
- Устройство аварийной остановки с ножным приводом
- Хвостовая бабка с регулировкой ± 10 мм для точения конусов
- Пиноль и маховик хвостовой бабки с регулируемой точной шкалой 0,025 мм.
Быстрая, простая и не требующая инструментов регулировка с помощью зажимного рычага
- Энергетическая цепь для бережной проводки кабелей и шлангов
- Призматическая станина с сильным оребрением, индукционная закалка и прецизионная шлифовка из серого чугуна
серый чугун
- Блок охлаждающей жидкости с отдельным баком для охлаждающей жидкости с индикатором уровня и маслоотделителем
маслоотделитель; простое и полное опорожнение и очистка в соответствии с DIN
- Регулируемая шкала резьбового калибра
Объем поставки
- Стационарный упор макс. проход Ø 165 мм
- Передвижной неподвижный упор макс. проход Ø 95 мм
- Светодиодная подсветка станка
- TH 5615D-TH 5630D: Редукционная втулка MK 7/MK 5
- TH 5620V: Редукционная втулка Ø 113 мм / MK 5
- Неподвижная центральная точка MK 5
- Неподвижная и подвижная центральная точка MK 5
- Быстросменный стальной держатель 7-C
- Стальной держатель 32 x 150 тип D для квадратных стамесок
- Резьбомер
- Первичная заправка станка качественным маслом
- Комплект сменных колес
- Рабочий инструмент
Специальные принадлежности в комплекте
- Трехкулачковый токарный патрон OPTIMUM с центрированным зажимом Ø315 мм Camlock DIN ISO 702-2
№ 8 ( арт. 3442768 )
