Токарный станок Optimum OPTIturn TZ 4 (3432242)

Описание

Прецизионный токарно-центровой станок Optimum OPTIturn TZ 4

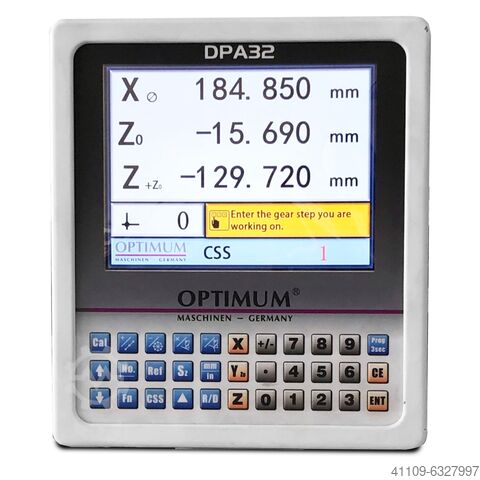

Прецизионный токарно-центровой станок с цифровым считывающим устройством DPA 32 и быстросменным стальным держателем.
ОПИСАНИЕ:

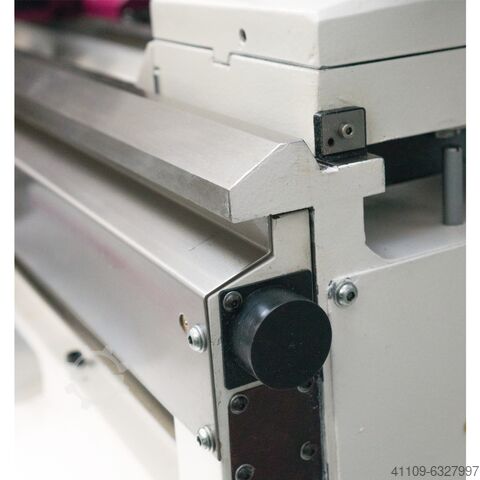

Закаленная и отшлифованная направляющая оси Z
Защитный выключатель двигателя

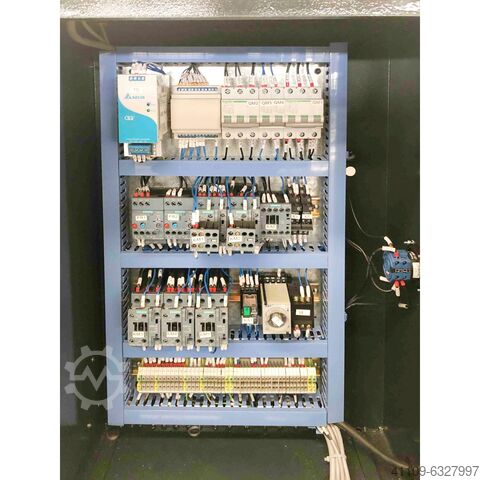

Распределительный шкаф с блоком питания 24 В постоянного тока
Частичная обшивка со встроенным защитным кожухом для стружки большого размера
Защитный кожух для стружки со встроенным индикатором положения, шлангом для подачи охлаждающей жидкости и дополнительной панелью управления
Двухканальная электроника безопасности
Шпиндель торцевого и верхнего суппорта закален и отшлифован и может регулироваться с помощью разрезной гайки шпинделя
Крышка ведущего и подающего шпинделя
Диапазон подачи и нарезания резьбы с точной градуировкой
Энергетическая цепь для бережной проводки кабелей и шлангов
В станке установлены стандартные зубчатые колеса для шага метрической и модульной резьбы. Сменные шестерни для дюймовой и D.P резьбы поставляются опционально
Выключатель с расчетом срока службы, протестированный в соответствии с EN ISO 13849
Маховики с отсоединением, испытанные в соответствии с EN 23125
Безопасные маховики с функцией отключения по осям X и Z
Лоток для сбора стружки может выдвигаться вперед
Устройство для подачи охлаждающей жидкости
Быстросменный стальной держатель SWH 5-B
Стальной держатель 25 x 120 тип D для квадратного зубила 20 мм
Светодиодная лампа для полного освещения рабочей зоны
Технические данные:
Размеры и вес
Длина (изделие) ок. 1960 мм
Ширина/глубина (изделие) ок. 1060 мм
Высота (изделия) ок. 1690 мм
Вес (нетто) ок. 1250 кг
Рабочие диапазоны
Высота по центру 200 мм
Ширина по центру 800 мм
Окружной диаметр над станиной станка 400 мм
Диаметр поворота над поперечными салазками 245 мм
Ширина станины 260 мм
Диапазон скоростей
Количество диапазонов скорости 16
Диапазон скоростей 45 - 1800 мин¯¹
Электрические данные
Мощность приводного двигателя 3 / 4,5 кВт
Напряжение питания 400В
Частота сети 50 Гц
Общая подключенная нагрузка 6 кВт
Система охлаждающей смазки
Система смазочно-охлаждающей жидкости Мощность
Насос охлаждающей жидкости 0,125 кВт
Шпиндель
Держатель шпинделя DIN ISO 702-1 № 5 Форма A2
Диаметр отверстия/прохода шпинделя 52 мм
Диаметр прохода патрона 52 мм
Конус шпинделя MK 6
Хвостовая бабка
Держатель хвостовой бабки MK 3
Ход пиноли хвостовой бабки 110 мм
Диаметр пиноли хвостовой бабки 50 мм
Шаг
Шаг метрический 0,2 - 14 мм/об
Количество выводов метрические 26
Шаг в дюймах 80 - 1Gg/1"
Количество питчей в дюймах 42
Шаг диаметральный 3 - 200Gg/π
Количество питчей Диаметральный шаг 33
Шаг резьбы модуля 0,1 - 7 мм/об
Количество шагов резьбы модуля 44
Траверса
Ход верхнего суппорта 112 мм
Расстояние перемещения лицевого суппорта 212 мм
Ход продольных салазок 800 мм
Скорость подачи
Диапазон подач продольных 0,0263 - 1,8416 мм/об
Количество подач в продольном направлении 48
Диапазон подач плоский 0,0133 - 0,9321 мм/об
Количество подач плоских 48
Объем поставки
Неподвижный упорный проход Ø 10 - 130 мм
Передвижной упорный канал Ø 10 - 100 мм
Редукционная втулка MK3 и MK6
Фиксированная центральная точка MK3
Быстросменный стальной держатель 5-B
Bdecohbdz Ss R Nc Ifnjd
Стальной держатель 25 x 120 тип D для квадратных стамесок
Набор сменных шестеренок для метрической резьбы
Первичная заправка станка качественным маслом
Рабочий инструмент
Встроенная система охлаждения
