Токарно-винторезный станок - электронная PADOVANI LABOR 230

Описание

Диаметр точения / мм
Длина точения / мм
Диаметр над суппортом / мм
Технические характеристики – Модель 230
Габариты
Высота центров над станиной: 230 мм
Расстояние между центрами:
1000-1500 мм
2000-2500 мм
3000 мм

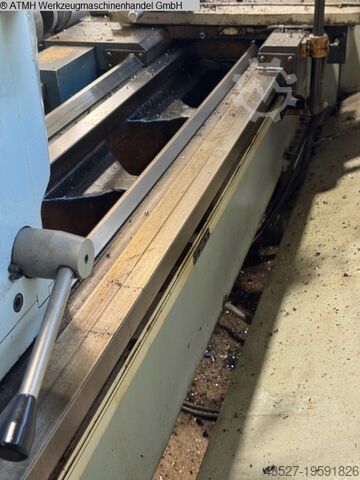

Ширина станины: 360 мм
Максимальный диаметр точения:
над станиной: 465 мм
над суппортом: 278 мм
на неподвижном люнете: 200 мм
на подвижном люнете: 160 мм
ВЫЕМКА В СТАНИНЕ
Ширина выемки: 300 мм
Расстояние от края планшайбы до выемки: 150 мм
Максимальный диаметр точения в выемке: 690 мм

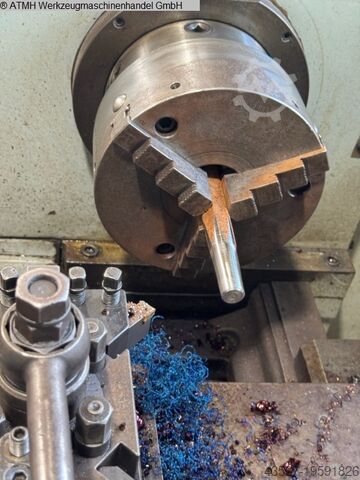

ШПИНДЕЛЬ
Внутренний диаметр передней опоры: 110 мм
Внутренний диаметр задней опоры: 95 мм
Проходное отверстие шпинделя: 77 мм
Крепление типа Cam Lock: 6"
Внутренний конус шпинделя: 1 : 20
Конус шпинделя – MORSE: №5

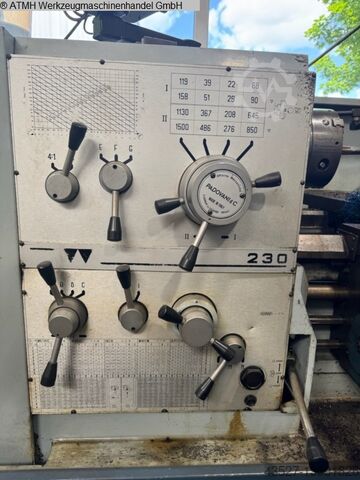

Диапазоны оборотов:
Первая (медленная) скорость – об/мин: 15÷1000
Вторая (нормальная) скорость – об/мин: 22÷1500
Третья (быстрая) скорость – об/мин: 30÷2000
ПОДАЧИ (без смены зубчатых колес) – кол-во: 108
Диапазон продольных подач за оборот: 0,04÷4 мм
Диапазон поперечных подач за оборот: 0,02÷2 мм
Шаговый винт – диаметр: 40 мм
Шаг винта: 12 мм
РЕЗЬБЫ (без смены зубчатых колес)
Метрические – кол-во: 54, шаг: 0,5÷28 мм
Dwoc Ed Dewz Rywsdceb
Модульные – кол-во: 54, модуль: 0,25÷14
Витворт – кол-во: 54, ниток на 1": 56÷1
Diametral Pitch – кол-во: 54, DP: 112÷2
Дюймовые (английские) – кол-во: 54, от 1/32" до 13 3/4"
ЗАДНЯЯ БАБКА
Диаметр пиноли: 75 мм
Ход пиноли: 220 мм
Конус пиноли – MORSE: №5
МОЩНОСТЬ
Главный двигатель: 10 л.с.
Двигатель насоса: 0,25 л.с.
Вес: около 2920 кг
