Токарно-винторезный станок - электронная GERD WOLFF G2930

Описание

Диаметр обработки над станиной: 290 мм
Диаметр обработки / мм
Длина обработки / мм
Диаметр вращения над суппортом / мм
Количество шлифовальных агрегатов / шт.
Ширина шлифования / мм
Макс. высота шлифования / мм
Общая потребляемая мощность / кВт
Масса станка около 310 кг
Необходимая площадь ок. 1400 x 700 x 1030 мм

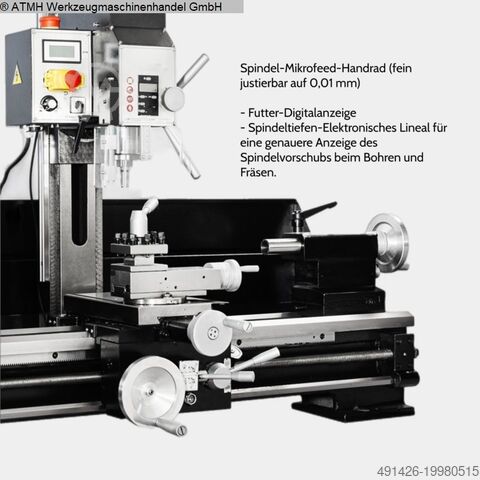

Следующие характеристики и особенности делают комбинированный токарный станок G2930 уникальным и конкурентоспособным на рынке:

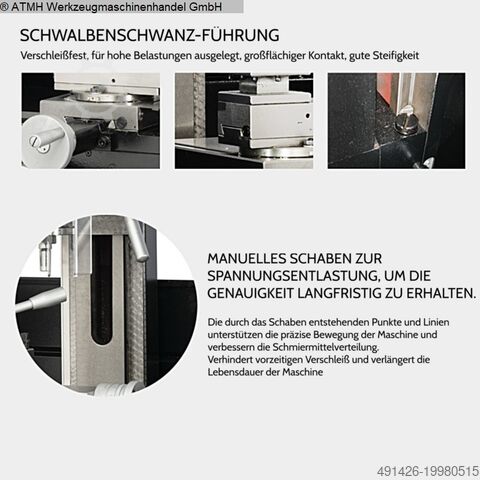

1. V-образные направляющие обеспечивают повышенную стабильность и надёжное крепление конструкции.
2. Коробка передач закреплена для максимальной стабильности и предоставляет полный набор функций подачи и нарезания резьбы.
3. Современные конические роликовые подшипники поддерживают шпиндель с посадкой D1-4 с наивысшей точностью.
4. Автоматическая вертикальная подача обеспечивает максимальные возможности нарезания резьбы.

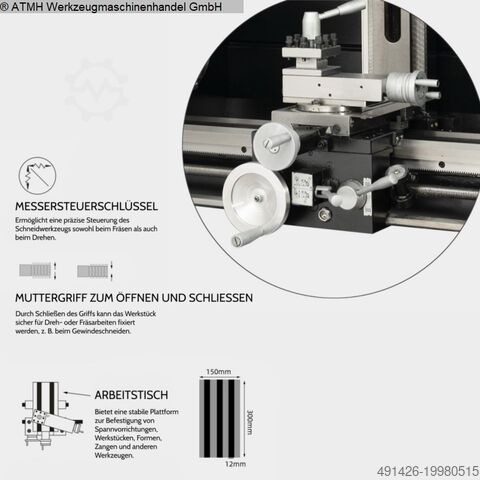

5. Поперечная подача оснащена Т-образными пазами.
6. Направляющие эффективно регулируются с помощью настраиваемых прижимных планок.
7. Продвинутая коробка передач с максимальным функционалом.
8. Максимальная рабочая зона благодаря заниженному участку станины.
9. Шпиндель с повозочным креплением управляется рычагом.
10. Интегрированы два ходовых винта.
11. Удобное управление вперед/назад с нулевым люфтом.
12. Универсальный люнет для обработки конусов — возможна его регулировка.
13. Установлены аварийный выключатель, автоматический выключатель, органы управления процессом и др.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимальный диаметр обработки над станиной: 290 мм
Максимальный диаметр обработки над поперечным суппортом: 165 мм
Расстояние между центрами: 750 мм
Конус шпинделя: MT5
Проходное отверстие шпинделя: 38 мм
Максимальный ход пиноли задней бабки: 80 мм
Конус задней бабки: MT3
Ход большого суппорта: 560 мм
Ход среднего суппорта: 140 мм
Ход малого суппорта: 80 мм
Поперечная подача: 0,017~0,25 мм/об, 15 ступеней
Продольная подача: 0,07-1,0 мм/об, 15 ступеней
Метрическая резьба: 0,2-3,5 мм, 18 ступеней
Дюймовая резьба: 8-56 TPI, 21 ступень
Диапазон оборотов шпинделя/ступени: 50~1800 об/мин, плавная регулировка
Мощность двигателя: 1,5 кВт
Дополнительные размеры и масса:

Габаритные размеры: 1400 x 700 x 1030 мм
Размер упаковки: 1450 x 750 x 970 мм
Чистый вес: 290 кг
Gusc Ed Dsxb Eidedcsg
Брутто вес: 310 кг
