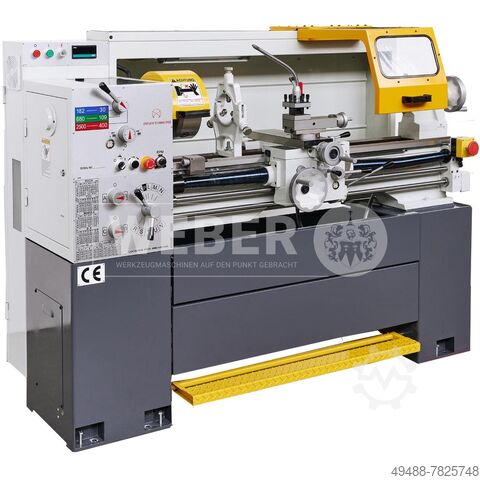

Токарно-центровой станок и токарный станок с подающим шпинделем MIOTAL® TC 180 x 1000 V

Описание

TC 180 x 1000 V
Межцентровое расстояние: 1000 мм
Высота центра: 178 мм
Окружной диаметр над станиной: Ø 356 мм
Ширина станины: 190 мм
Расстояние перемещения поперечных салазок: 160 мм

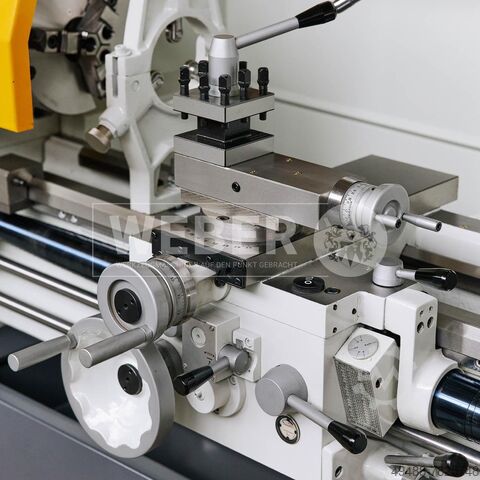

Расстояние перемещения верхнего суппорта: 90 мм
Соединение шпинделя: DIN 55029 (Camlock) D 1 - 4
Отверстие шпинделя: Ø 40 мм
Макс. Диаметр патрона: Ø 200 мм

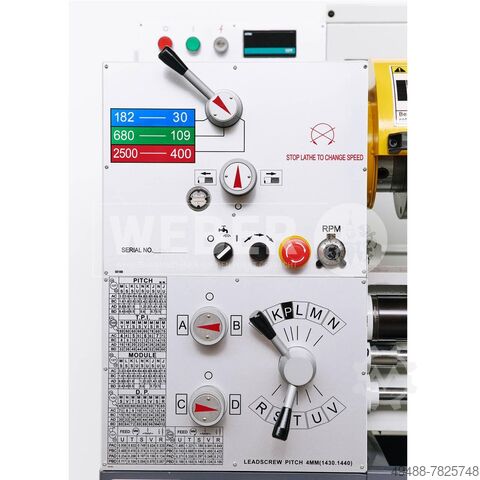

Скорость вращения шпинделя, бесступенчатая регулировка: 30 - 2500 1/мин
Ступени механической подачи: 3
Мощность двигателя: 2,2 кВт
Продольные подачи Z: (40) 0,044 - 1,96 мм/об.
Торцевые подачи X: (40) 0,022 - 0,98 мм/об.
Метрическая резьба: (32) 0,4 - 7,0 мм
Резьба дюймовая: (32) 4 - 56 грамм/дюйм
Модуль резьбы: (32) 0,4 - 7,0
Диаметральная резьба: (32) 7,5 - 112

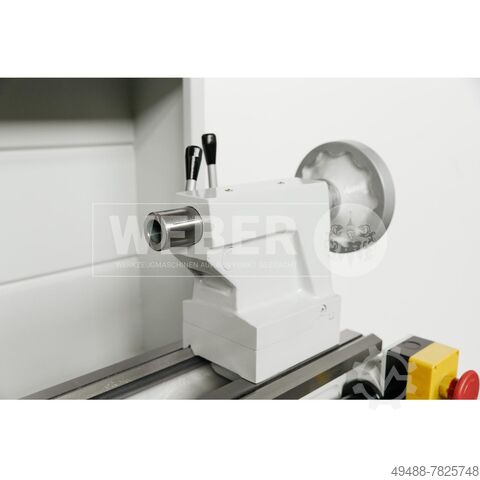

Диаметр пиноли задней бабки: Ø 40 мм
Внутренний конус пиноли задней бабки: MK 3
Ход пиноли: 100 мм
Боковая регулировка: ± 10 мм
Вес, прибл.: 750 кг
Размеры, приблизительно: 1880 x 880 x 1390 мм
Особенности:
- Сертификат приемки в соответствии с DIN
- Точные, закаленные и отшлифованные направляющие
- Прочная бабка с рециркуляционной масляной смазкой, прецизионный шпиндель на подшипниках, закаленные и шлифованные шестерни для долговечного качества

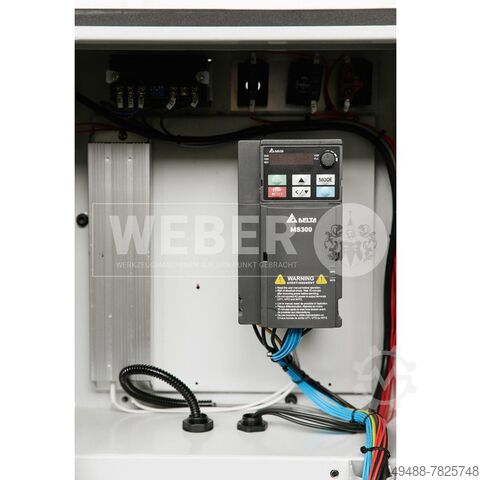

- Электромагнитный тормоз шпинделя (TC), частотный преобразователь с электрическим тормозным устройством (модели V)
- Устойчивые к кручению станины станка, изготовленные из качественного литья MEEHANITE, отожженные без напряжения и многореберные для чрезвычайно плавного хода

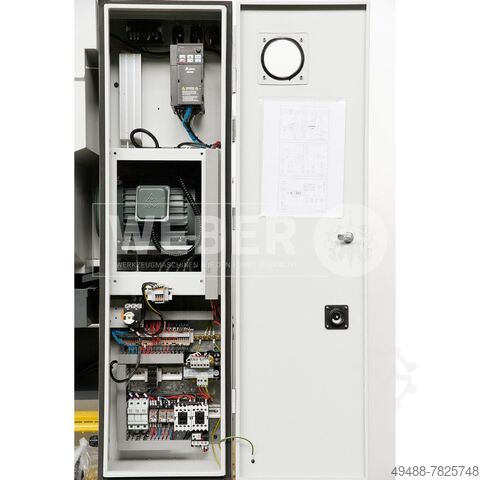

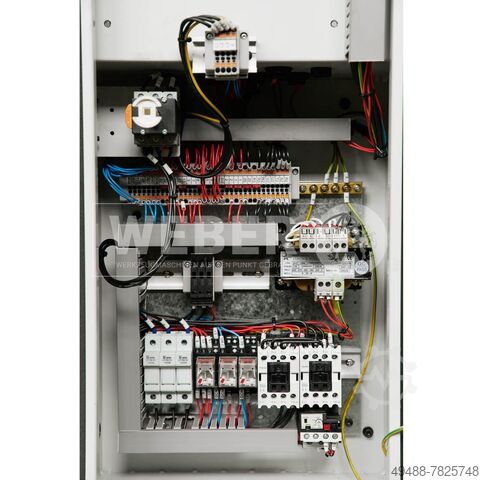

- Электрооборудование от SIEMENS/SCHNEIDER
- Защита от перегрузки коробки передач подачи
- Импульсная кнопка для главного шпинделя
- CE / IEC, а также немецкая документация и немецкий сервис
Базовая комплектация (стандартные принадлежности):
- Стойка станка с задней панелью для защиты от брызг
- 3-кулачковый токарный патрон
- 4-кратный стальной держатель
- Ножная педаль с механическим тормозным устройством
- Устройство для подачи охлаждающей жидкости

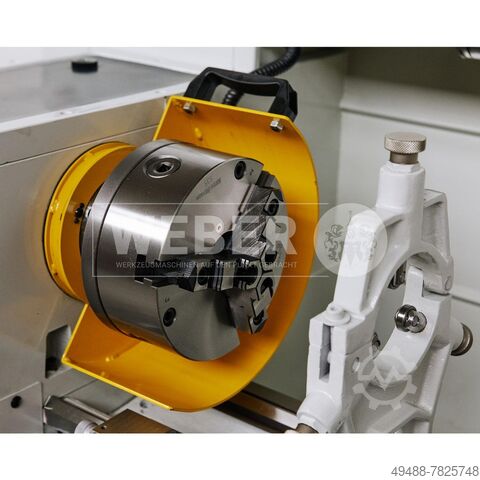

- Защитный кожух патрона и крышка шпинделя в соответствии с европейскими стандартами безопасности CE
Bdjc R Ncsir Imyj Ifnod
- 1 Фиксированная центральная точка для главного шпинделя
- 1 Фиксированная центральная точка MK3
- 1 Протокол испытаний
- Защитные устройства и электрооборудование в соответствии с CE
- Редукционная втулка для главного шпинделя Рабочий инструмент
Доступные опции для этого токарного станка:
- 3-осевой цифровой считыватель
- Система быстросменных держателей Multifix
также доступны варианты с коробкой передач
