токарно-центровой станок Sunmaster ERL-1330V

Описание

Токарный станок с переменной скоростью серии ERL-V
Модель: ERL-1330 V

Технические характеристики:
- Максимальный диаметр обработки: Ø 340 x 760 мм
Decjxal Hms Ed Ddcewb
- Размер проходного отверстия шпинделя: Ø 40 мм
- Плавное регулирование частоты вращения (Vario)

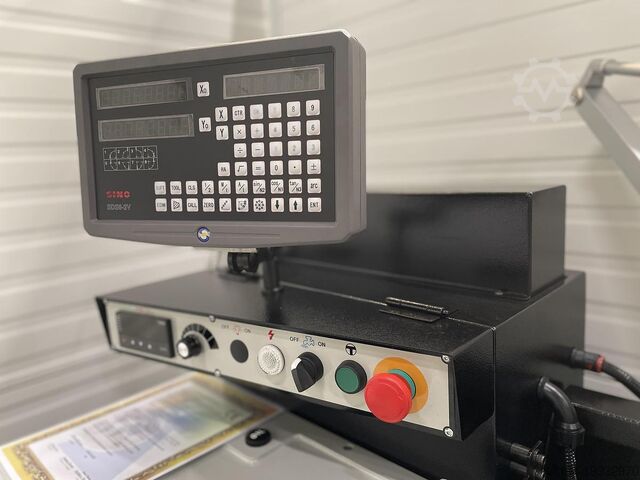

- Цифровая индикация Sino

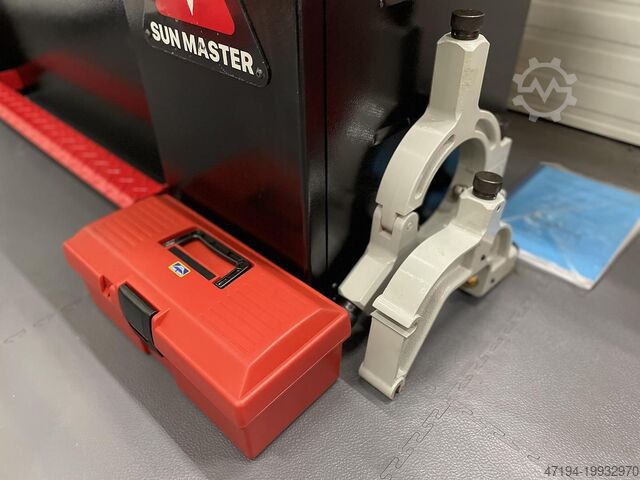

- Стационарная и подвижная люнеты (постоянный и сопровождающий упор)

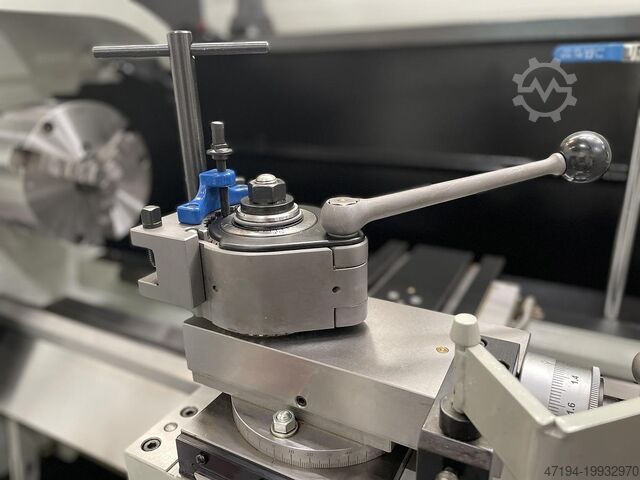

- Быстросменный держатель резцов Multifix
- Охлаждение

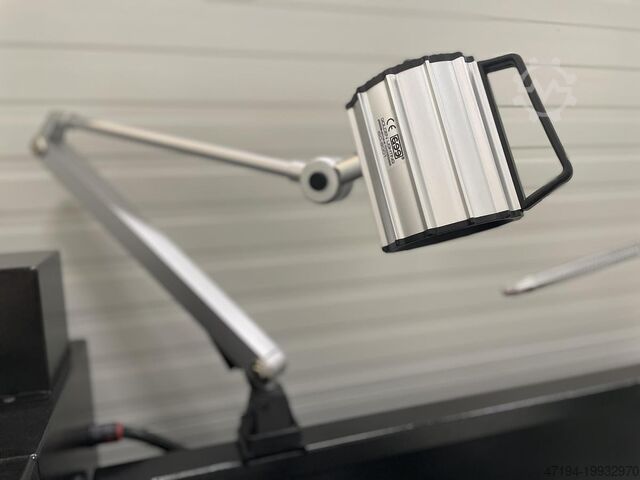

- Светодиодное освещение
- Тормоз шпинделя
- Патрон: Ø 178 мм

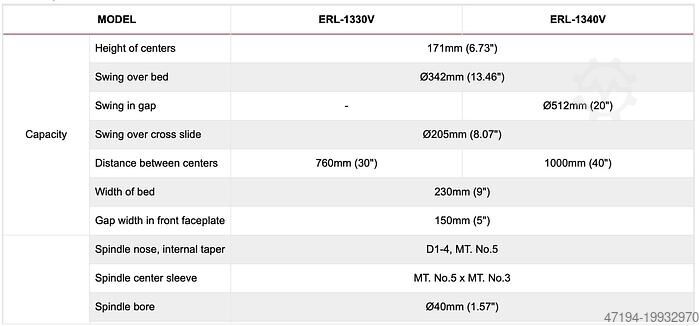

Механические параметры:
- Высота центров: 171 мм
- Максимальный диаметр обработки над станиной: Ø 342 мм
- В зоне выемки: Ø 512 мм
- Над суппортом: Ø 205 мм
- Расстояние между центрами: 760 мм
- Ширина станины: 230 мм
- Ширина окна в передней бабке: 150 мм

Параметры шпинделя:
- Нос шпинделя: D1-4, внутренний конус Морзе №5
- Втулка шпинделя: Морзе №5 х Морзе №3
- Диаметр отверстия шпинделя: Ø 40 мм

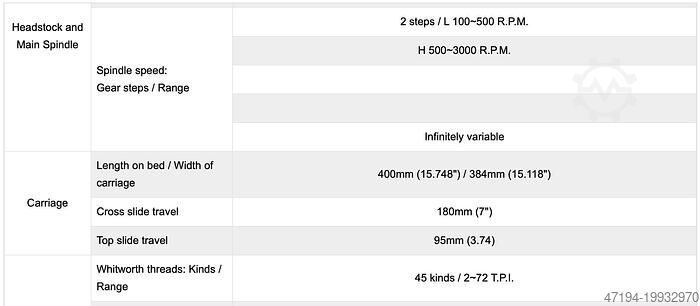

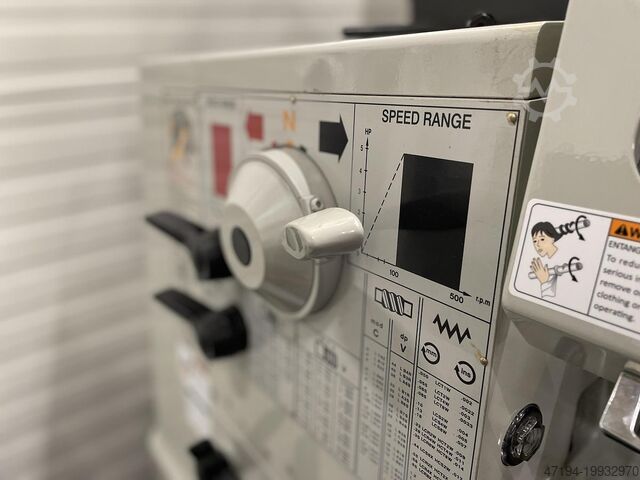

- Диапазон скоростей: L: 100~500 об/мин, H: 500~3000 об/мин (бесступенчатое регулирование)

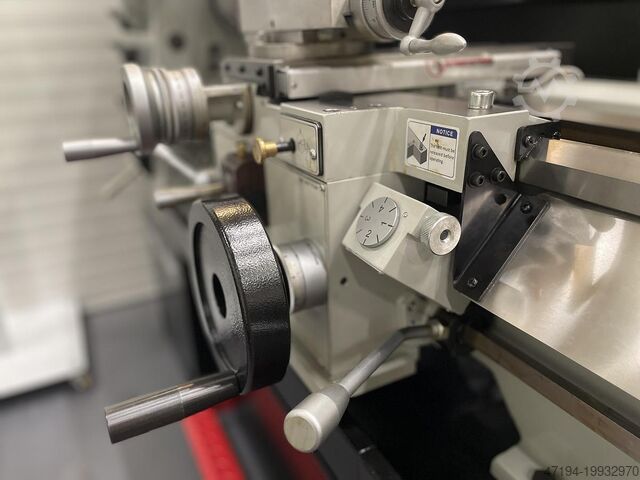

Перемещения суппорта:
- Длина перемещения по станине/ширина суппорта: 400 мм / 384 мм
- Поперечное перемещение: 180 мм
- Перемещение верхней салазки: 95 мм

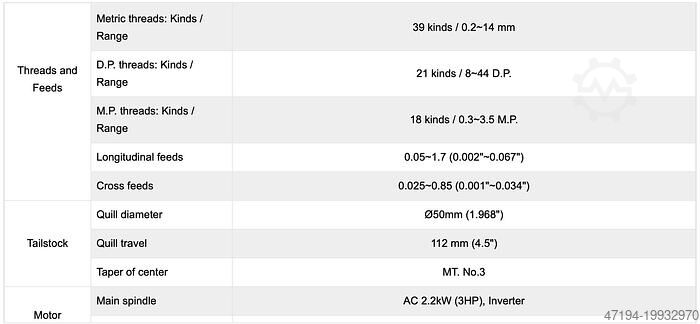

Резьбы и подачи:
- Дюймовые резьбы: 45 видов / 2~72 ниток на дюйм
- Метрические резьбы: 39 видов / 0,2~14 мм
- D.P. резьбы: 21 вид / 8~44
- D.P.M.P. резьбы: 18 видов / 0,3~3,5 M.P.
- Продольная подача: 0,05~1,7 мм
- Поперечная подача: 0,025~0,85 мм

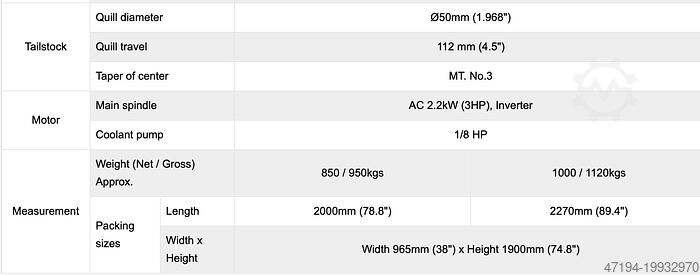

Задняя бабка:
- Диаметр пиноли: Ø 50 мм
- Ход пиноли: 112 мм
- Конус пиноли: Морзе №3

Приводы:
- Главный двигатель шпинделя: AC 2,2 кВт (3 л.с.), инвертор
- Насос охлаждения: 1/8 л.с.

Габариты и масса:
- Масса (нетто/брутто): ориентировочно 850/950 кг или 1000/1120 кг
- Размеры упаковки: длина 2000 мм x ширина 965 мм x высота 1900 мм; общий размер до 2270 мм по длине.
