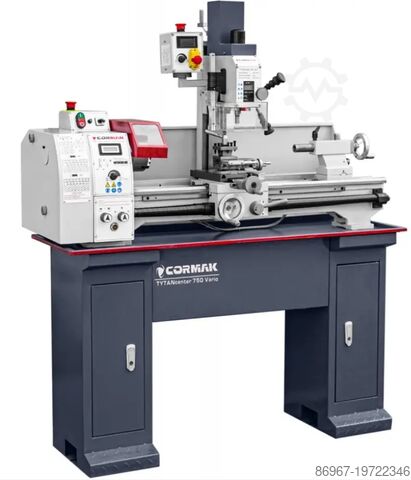

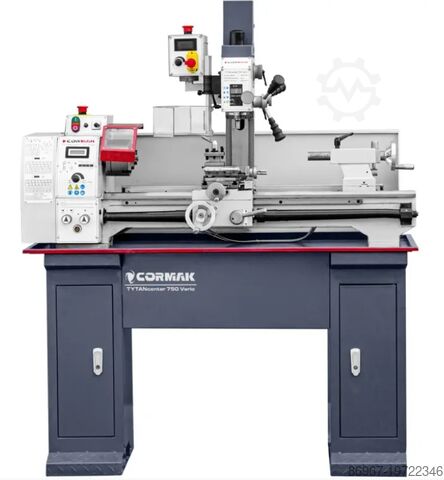

токарно-фрезерный станок CORMAK Tokarko-frezarka TYTAN CENTER 750 VARIO

Описание

Токарно-фрезерный станок TYTAN CENTER 750 Vario представляет собой сочетание двух машин, что обеспечивает удобство эксплуатации и экономию рабочего пространства. Оснащён плавной регулировкой оборотов токарно-фрезерного шпинделя. Токарная обработка: 250x750 мм, 0,75 кВт/230 В + Фрезерование: 0,6 кВт/230 В. Выполняет операции токарной обработки: обработка наружных и внутренних цилиндрических поверхностей, нарезание резьбы, резка заготовок. Фрезерные функции: фрезерование пазов, сверление и развертывание отверстий. Используется в небольших промышленных предприятиях, мастерских, гаражах и др.

Основные преимущества:

- Совмещение функций токарного и фрезерного станка в одной компактной конструкции.
- Раздельные двигатели токарного и фрезерного шпинделей с плавной регулировкой оборотов — независимая работа обеих функций.
- ЖК-дисплеи для контроля и точной настройки частоты вращения шпинделей.
- Два диапазона скоростей шпинделей — адаптация под различные материалы и методы обработки.
- Обработка сложных деталей без необходимости повторной установки на другом станке.
- Жёсткая направляющая типа «ласточкин хвост» — высокая стабильность при фрезеровании.

Технические характеристики
ТОКАРНАЯ ЧАСТЬ

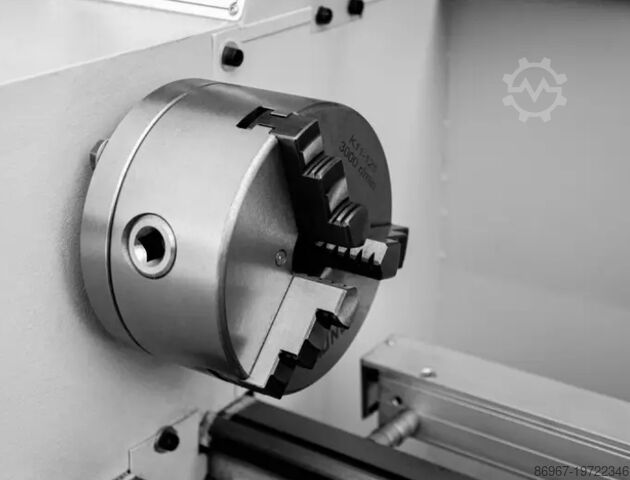

- 3-кулачковый патрон: 125 мм
- Диаметр точения над станиной: 250 мм
- Диаметр точения над суппортом: 150 мм
- Расстояние между центрами: 750 мм
- Ширина станины: 135 мм
- Проход шпинделя: 29 мм
- Конус шпинделя: MK4
- Регулировка скорости шпинделя: плавная (2 диапазона)
- Скорость вращения шпинделя: 50–1125 / 100–2250 об./мин
- Метрическая резьба: (18) 0,2–3,5 мм
- Дюймовая резьба: (21) 8–56 TPI
Doc Ed Dsw H Rdmsdcowb
- Продольная подача: (6) 0,07–0,4 мм/об.

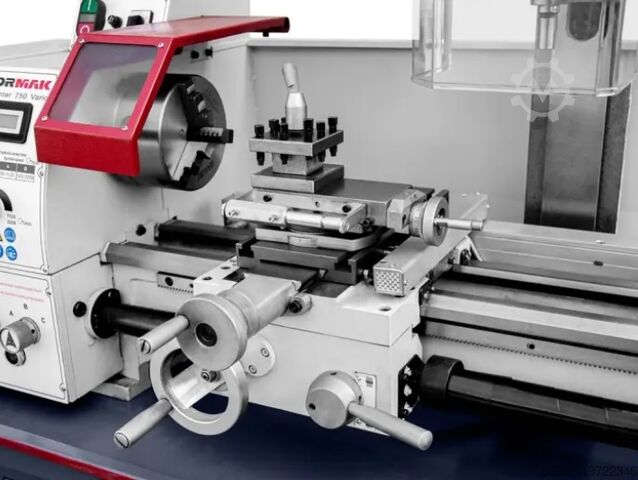

- Размер резцедержателя: 65 x 65 x 20 мм
- Макс. размер резца: 12 x 12 мм
- Поперечный ход салазок: 70 мм
- Поперечный ход суппорта: 130 мм
- Продольный ход: 630 мм
- Диаметр пиноли задней бабки: 30 мм
- Вылет пиноли задней бабки: 70 мм
- Конус задней бабки: MK2
- Мощность двигателя (S1/S6): 0,75 / 0,9 кВт / 230 В

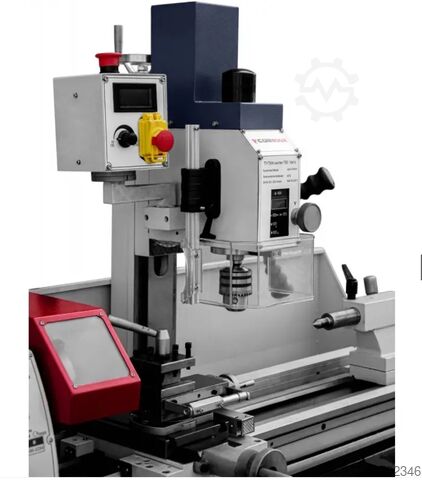

ФРЕЗЕРНАЯ ЧАСТЬ

- Макс. диаметр сверления: 16 мм
- Конус шпиндельной пиноли: MK2
- Вылет пиноли: 50 мм
- Наклон головки: –90° до +90°
- Расстояние шпиндель–колонна: 170 мм
- Расстояние шпиндель–стол: 43–250 мм
- Диапазон оборотов шпинделя: 50–2250 об./мин
- Т-образные пазы (кол-во и размер): 2 x 8 мм
- Мощность двигателя: 0,6 кВт / 230 В

ОБЩИЕ ПАРАМЕТРЫ

- Габариты станка (ДхШхВ): 1350 x 580 x 1630 мм
- Вес: 230 кг

Стандартная комплектация

- Токарный 3-кулачковый патрон 125 мм + обратные кулачки
- Станина станка
- Неподвижный центр MK2 и MK4
- Шпиндель и сверлильный патрон MK2/B16

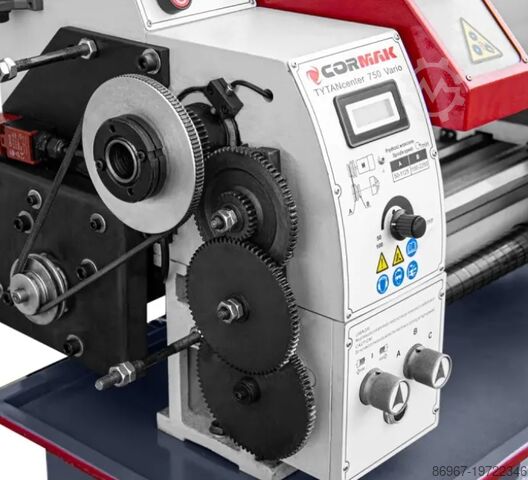

- Сменные зубчатые колёса
- Комплект ключей, масленка, обслуживающий инструмент
- Защитные кожухи в соответствии с CE
