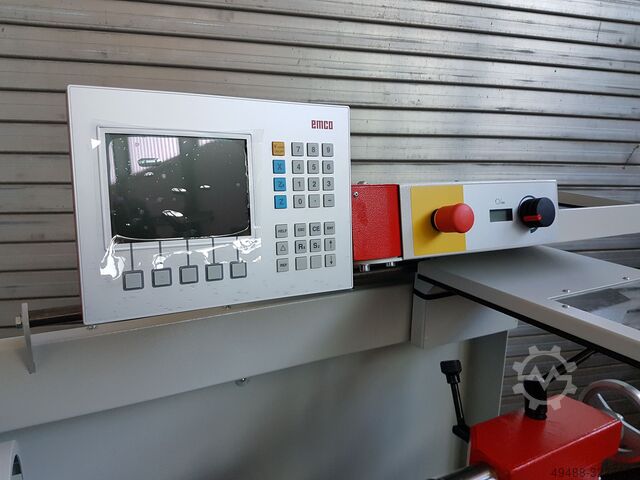

Руководство и токарный станок Emco Emcomat 17 D

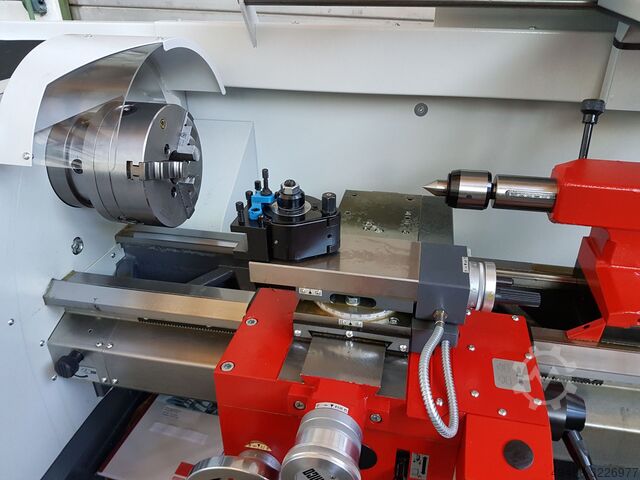

Описание

Станок по DIN 8605: токарный станок с повышенной точностью.
Ширина наконечника: 700 мм
Высота пика: 170 мм
Циркуляционный диаметр над кроватью: 340 мм
Циркуляционный диаметр по плоской горке: 190 мм
Ширина кровати: 260 мм
Ленгс Шлиттен: 600 мм
Поперечное смещение траектории: 220 мм
Верхняя горка со смещенной траекторией: 110 мм
Bdjc R Ncedctnbo Ifned
Плоская горка: 410 мм
Ширина плоского слайда: 150 мм
Направляющая нагрузка-длина каретки: 380 мм
Сечение ротационного долота: 20x20 мм
Центр расстояния вращения - Верхняя заслонка: 34 мм
Верхняя каретка (Опора): 60/120°.
Главный шпиндель:
Подключение шпинделя DIN 55029 (Camlock): S 5
Отверстие шпинделя: 50 мм
Внутренний конус по DIN 7178: 1:22
Диаметр шпинделя в переднем подшипнике: диам. 70 мм
Макс. диаметр патрона: 200 мм
Макс. диаметр шайбы: 200 мм
Скорости шпинделя: 40-3000 об/мин
Управление скоростью: Бесступенчатый
механические уровни скорости: 4
Главный привод:
Мощность при 40% ED: 5,3 кВт
Макс. номинальный крутящий момент а. д. главного шпинделя: 640 Нм

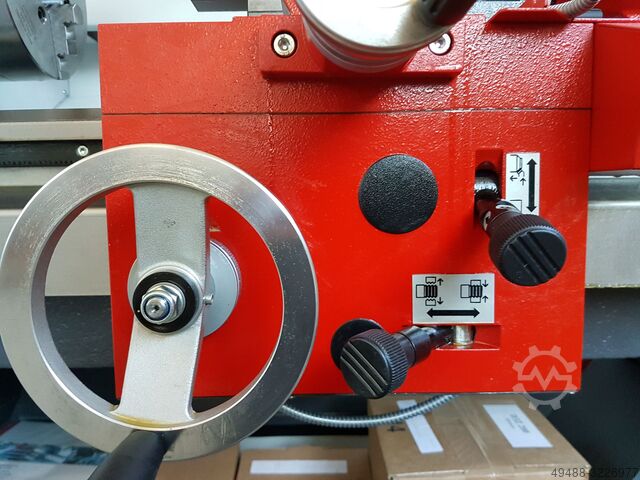

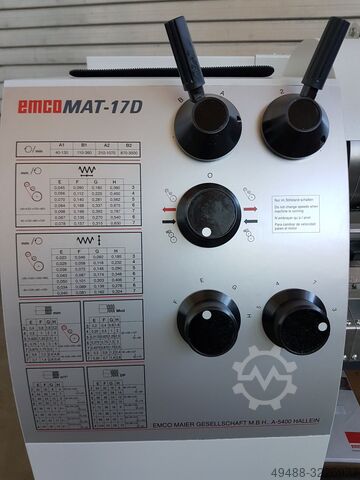

Кормить:
20 (28) Laengsvorschuebe Z: 0.045-0.787 мм/U
20 (28) План вихрь X: 0,023-0,406 мм/У
Нитки:
20 (28) метрическая резьба (основная): 0,4 - 7,0 мм
резьба 32 дюйма (с опцией Raed replace D3Z200): 56 - 4 Гг/дюйм
28 Резьба модуля (с опцией Raed replace D3Z200): 0,2 - 3,5
32 диаметр Резьба с тангажом (с опцией Замена с резьбой Raed D3Z200): 112 - 8
Тейлсток:
Диаметр булавки: 50 мм
Внутренний конус пиноля: MK 3
Инсульт булавы: 120 мм
Боковая регулировка: x 13 мм
Zulessige Werkstueckweights
[...]
