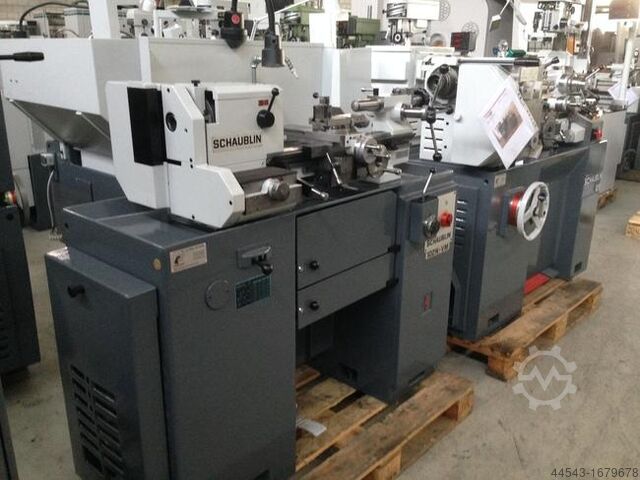

Токарный станок Schaublin 102 N-VM

Описание

Рабочее пространство
Высота центров 102 мм
Лучшие в ассортименте
- с обычной бабкой 450 мм
- с головкой редуктора 375 мм
- над щекой 200 мм
- над горкой 120 мм
Хедсток
Шпиндельный наконечник для цангов типа Schaublin W25
Отверстие шпинделя 25 мм
Проход цанги 20 мм
Передаточное число понижения передачи колеса 1:5
Щек
Высота х ширина х длина 168 х 130 х 1000 мм
Чугунная щека, трапециевидный профиль как токарный станок 102 N и направляющая ласточкиного хвоста закаленные
и отполирована.
Сани
Самая длинная дорожка на щеке 400 мм
Ширина скольжения инструмента - длина 80 - 194 мм
Путешествие ручная регулировка 90 мм
Центральная высота над кареткой 20 мм
Вал токарного инструмента 12 x 12 мм
Ширина поперечного сечения - длина 94 - 300 мм
Путешествие ручная регулировка 100 мм
Слайд кровати Длина направляющей на щеке 250 мм
Свинцовый винт
Свинцовой винт для продольной обточки и нарезки резьбы, Ø 40 мм.
свинцовый винт закалённый, резьба заточена, шаг 4 мм
Диапазон скоростей
Скорость 270 - 3000 об/мин
продольное вращение 0,02 - 0,3 мм на оборот
Резка резьбы
Самый большой шаг со стандартным комплектом сменных колес 4 мм.
Плита станка для 20 метрических шагов 0,25 - 4 мм
Bsc R Nsbxkl Tsc Ifnsdd
Пластина станка для 25 английских шагов 80 - 6 G/".
Почтовый склад
Диаметр стержня 30 мм
Внутренний конус пера 2 МОРЗЫ
Ход пера 80 мм
Охлаждающее устройство
Бак для охлаждающей жидкости - вместимость 23 литра
Веса нетто
Токарный станок на верстаке, ок. 225 кг
токарный станок на коробчатом основании, прибл. 550 кг.
[...]
