Автоматический токарный станок с ЧПУ NAKAMURA SC-100X2

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 7
- Количество шпинделей: 2
- Количество револьверных головок: 2

ГЛАВНЫЙ ШПИНДЕЛЬ
- Посадочный размер шпинделя: A2-5"
- Мощность привода шпинделя: 11 [кВт]
- Скорость вращения шпинделя: 6000 [об/мин]
- Максимальный диаметр проходящей прутковой заготовки: 51 [мм]
- Максимальный обрабатываемый диаметр: 195 [мм]
- Минимальное разрешение по оси C: 0,001 [град]

ПРОТИВОШПИНДЕЛЬ
- Посадочный размер шпинделя: A2-5"
- Мощность привода шпинделя: 7,5 [кВт]
- Скорость вращения шпинделя: 6000 [об/мин]
- Максимальный диаметр проходящей прутковой заготовки: 42 [мм]
- Минимальное разрешение по оси C: 0,001 [град]

ПЕРЕМЕЩЕНИЯ
- Перемещение по оси Z: 400 [мм]
- Перемещение по оси X: 150 [мм]
- Быстрый ход: 36 [м/мин]
- Расстояние между шпинделями: 600 [мм]

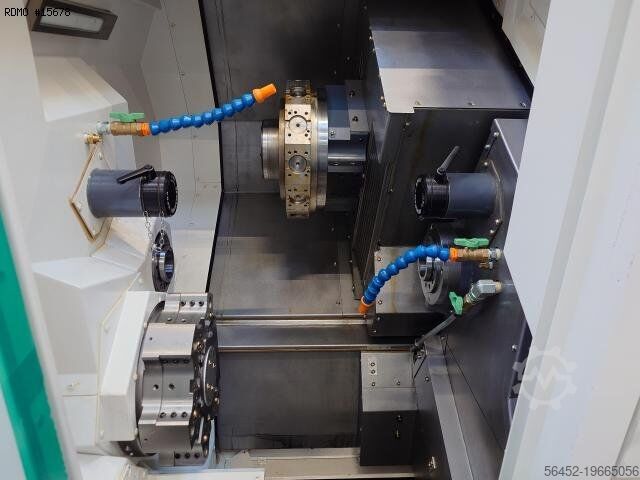

РЕВОЛЬВЕРНАЯ ГОЛОВКА 1
- Количество позиций: 24
- Количество приводных позиций: 12
- Перемещение по осям X/Z: 400/150 [мм]
- Перемещение по оси Y: +/- 40 [мм]
- Скорость приводных инструментов: 6000 [об/мин]
- Мощность приводных инструментов: 7,1 [кВт]

РЕВОЛЬВЕРНАЯ ГОЛОВКА 2
- Количество позиций: 9

ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]

ГАБАРИТЫ И ВЕС
- Требуемая площадь: 3072 x 1974 [мм]
- Высота станка: 1799 [мм]
- Масса станка: 6500 [кг]

ОСНАЩЕНИЕ

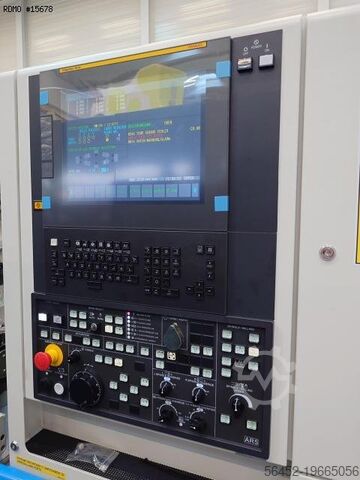

- Система управления: Fanuc 0i-TF PLUS
- Интерфейсы: Ethernet / RS232 / USB / PCMCIA
Dsc Ed Ddow Efgaocewb
- Программирование Teach-In
- Трёхцветный сигнальный маяк
- Бак для СОЖ
* Внутренняя подача СОЖ (ИКС)

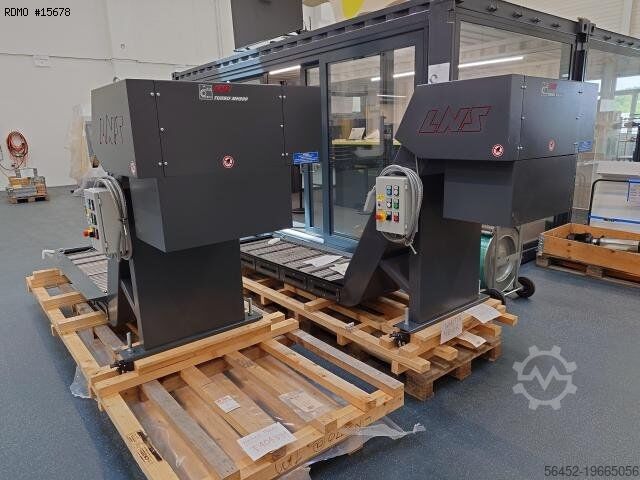

- Транспортер стружки: DROITE LNS MH500
- Система измерения инструмента
- Устройство для извлечения деталей
- Ленточный транспортер для деталей
- Предусмотрена возможность подключения пруткового податчика
- Электрический трансформатор
