Токарный станок - с циклическим управлением

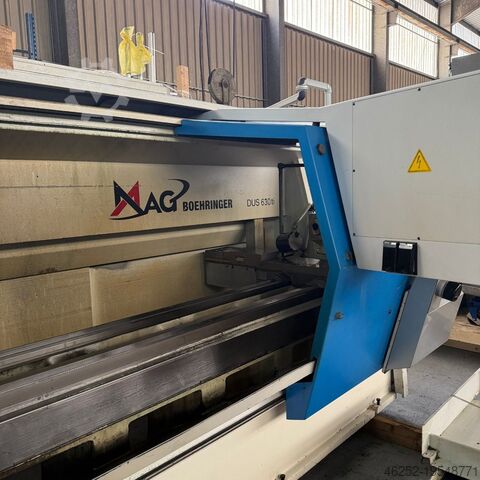

Токарный станок - с циклическим управлением VDF Boehringer VDF630 DUS
Год выпуска
2007
Состояние
б/у
Цена без учета НДС
4140000.00
Отправить сообщение
Описание
Модель: VDF Boehringer DUS 630Диаметр вращения над станиной: 640 мм
Диаметр вращения над суппортом: 435 мм
Ходы суппорта/верхнего суппорта: 365 мм / 145 мм
Высота центров над направляющей: 320 мм
Расстояние между центрами: 1500 мм
Размеры суппорта (Ш x Д): 265 x 630 мм
Размеры верхнего суппорта (Ш x Д): 220 x 425 мм
Сечение резца: 32 x 25 мм
Отверстие шпинделя: 70 мм
Dwec Edewywxds Ddceb
Диаметр шпинделя спереди: 100 мм
Макс. крутящий момент (40% / 100% ПВ): 1600 / 640 Нм
Диапазон частоты вращения (общий): 3–2500 об/мин
Число ступеней коробки передач: 2
Постоянная скорость резания: 1–9999 м/мин
Диапазон подач поперечных/продольных: 0,01–50 мм/об
Макс. скорость подачи поперечных/продольных: 10 м/мин
Быстрый ход поперечных/продольных: 5 м/мин
Усилие подачи поперечных/продольных: 12500 Н
Метрические шаги резьбы: 0,1–400 мм
Диаметр пиноли/ход/конус: 100 мм / 190 мм / MK5
Планшайба: Ø 630 мм
Центровка бабки: Ø 150 мм
Максимальный вес заготовки:
В патроне (без задней бабки): 400 кг
С задней бабкой и 2 подставками: 1600 кг
Дисплей: 10,4″ цветной LCD, отображение в том числе скорости вращения, подачи, позиции, инструмента, загрузки
Характеристики
Оборудование
частота вращения плавно регулируемая
Тип входного тока
Кондиционер
Максимальная скорость шпинделя
2 500 об/мин
Крутящий момент
640 Нм
Максимальная частота вращения
2 500 об/мин
Минимальная частота вращения (мин.)
3 об/мин
Максимальный вес заготовки
1 600 кг
Длина подачи по оси X
365 мм
Ширина стола
1 800 мм
Скорость шпинделя (мин.)
3 об/мин
Скорость подачи по оси X
10 м/мин
Диаметр шпинделя
100 мм
Длина подачи по оси Z
1 500 мм
Ход по оси X
365 мм
Ход по оси Z
1 500 мм
Скорость подачи по оси Z
10 м/мин
Быстрый ход по оси X
5 м/мин
Быстрая подача по оси Z
5 м/мин
Ход шпинделя
190 мм
Диаметр точения
640 мм
Ширина по центру
1 500 мм
Высота центров
320 мм
Наружный диаметр патрона
315 мм
Диаметр трехкулачкового патрона
315 мм
Отверстие шпинделя
70 мм
Диаметр заготовки между центрами
640 мм
Штрих пером
190 мм
Диаметр пиноли
100 мм
Длина точения
1 500 мм
Диаметр обработки над суппортом станины
640 мм
Диаметр точения над поперечным суппортом
435 мм
Диаметр обработки над поперечным суппортом
435 мм
Диаметр вращения над поперечным суппортом
640 мм
Расстояние между центрами
1 500 мм
Ход поперечного суппорта
365 мм
Вес заготовки между центрами
1 600 g
Длина заготовки между центрами
1 500 мм
