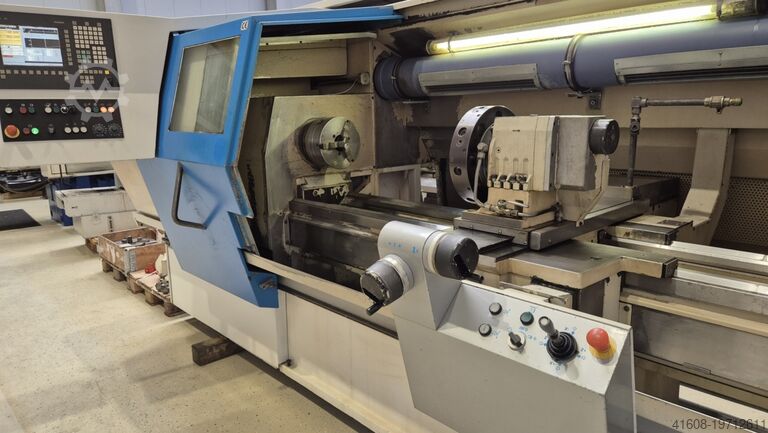

Токарный станок - с циклическим управлением VDF-BOEHRINGER DUS 560 ti x 1500

Описание

Технические детали
Диаметр поворота 570 мм
Длина токарной обработки 1500 мм
Система управления Siemens SINUMERIK 810D
Вес машины ок. 5,2 т.
Требуемое пространство примерно 6648 x 2735 x 1973 мм.
Дополнительная информация
Пути путешествия:
Высота центра 570 мм
Высота центра над плоской направляющей 280 мм.
Диаметр над станиной 570 мм.
Диаметр над поперечными направляющими 365 мм.
ось X 345 мм
подача по оси X макс. 2500 мм/мин.
Подача по оси Z макс. 5000 мм/мин.
ускоренный ход по оси X макс. 5000 мм/мин.
ускоренный ход по оси Z макс. 10000 мм/мин.
усилие подачи по оси X 7100 Н
усилие подачи по оси Z 12500 Н
Контроль подачи 0% - 120%
Макс. вес заготовки с передней кромки зажимного устройства 400 кг.
с задней бабкой 1000 кг
с задней бабкой и 1 опорным прикладом 1300 кг
с задней бабкой и двумя опорными балками 1600 кг.

Главный шпиндель:
Шпиндель / отверстие / Ø шпинделя в переднем подшипнике DIN 52027 - A 8 / Ø62 / Ø100
Внутренняя конусность главного шпинделя метрическая. 70
Мощность привода 25 кВт 60%; 20 кВт 100% ПВ
Крутящий момент макс. 1800 Нм / 1400 Нм
Djc Ejw Hwxded Ddcswb
2 уровня передач
Диапазон скоростей 3-2500 об/мин.
Диапазон скоростей редуктора 1: 3-500 об/мин.
Диапазон скоростей редуктора 2: 15-2500 об/мин.

Инструмент:
Револьвер САУТЕР 8x: Ø40
Револьвер №: 0.5.480.516-089768 ComNr 06.09216
Держатели инструментов DIN 69880 / Ø50
Токарный инструмент - сечение по DIN 770, В x Ш 32 x 25

Задняя бабка:
Диаметр втулки Ø100
Внутренняя коническая пиноль МК 5
Маршрут 190

Охлаждение:
частота регулируемая 1бар/10л - 4бар/20л; 2 программируемых уровня

Размеры:
макс. размер станка (без конвейера для стружки) 4300 x 2131 x 1973 мм.
Требуемая площадь (включая конвейер для стружки) 6648 x 2735 x 1973 мм

Аксессуары:
Патрон трехкулачковый диаметром 250 мм.
Конвейер стружки KNOLL, 2015 года постройки!
фиксированный безель
движущийся безель
различные держатели инструментов
2 дверцы для защиты от стружки
