Токарный станок - с циклическим управлением GILDEMEISTER NEF CT 60 mit angetriebenen WZ

Описание

Высота центра 350 мм
Длина токарной обработки 1000 мм
Макс. диаметр циркуляции над направляющей 600 мм.
Макс. диаметр циркуляции над поперечными направляющими 360 мм.
Отверстие шпинделя 107 мм
Диапазон скоростей 16 – 3150 об/мин.
Диапазон подач продольный и плоский 0,5 – 5000 мм/мин.
Ускоренный ход продольный + плоскость 9 м/мин
Главный привод 30 кВт
Габариты станка с конвейером для стружки Д х Ш х В 5400 х 2200 х 2000 мм.
Вес 6400кг
Becjvr Eh Ej R Nc Ifnsdd
Аксессуары/Особенности:
• ЧПУ GILDEMEISTER EPL 2
Общее описание:
Ручное управление вводом с ЧПУ с программным вводом с помощью функциональной и цифровой клавиатуры. Ввод всей информации в диалоге с экраном. Встроенная технология меню и отображение всех функций в текстовом виде. Клавиатура управления, экран и маховик находятся в отдельном кожухе для защиты от стружки.
Элемент управления EPL предлагает следующие возможности:
Программы под непосредственным руководством оператора через систему управления EPL можно вводить и изменять вручную без какой-либо программно-технической подготовки.
Ввод управляющих программ в стандарте ISO/EIA через последовательный интерфейс RS 232,
выведите или введите его вручную.
Циклы обработки:
Циклы съема припуска для продольной, торцовой и контурной токарной обработки, в том числе с припусками. Нить. Выточки по DIN 509-формы E и F и DIN 76, припуск на шлифовку также можно запрограммировать. Осевые и радиальные выемки по DIN 471 и 472, также с отделкой дна. Радиусы 90° и фаски 45°. Автоматическая компенсация радиуса резания для циклов, поднутрения, канавки, радиуса, фаски.
Программирование:
Ориентированный на набор, метрический/дюйм, диаметр для абсолютного ввода, радиус для инкрементного ввода
Ввод, полное программирование, технология подпрограмм, скрытие уровней частей программы. Смещение нулевой точки. Выбор режима работы через меню.
Ввод и вывод программы:
В диалоге через меню по подсказке оператора или непосредственно в диалоге

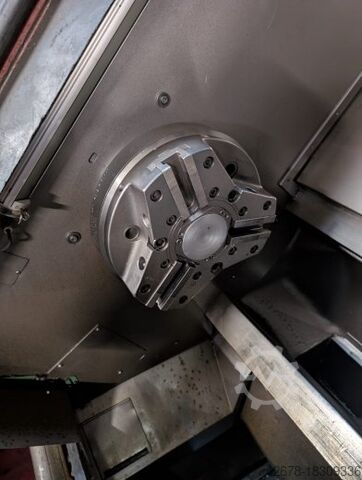

• Гидравлический трехкулачковый патрон
• Навесной конвейер для стружки

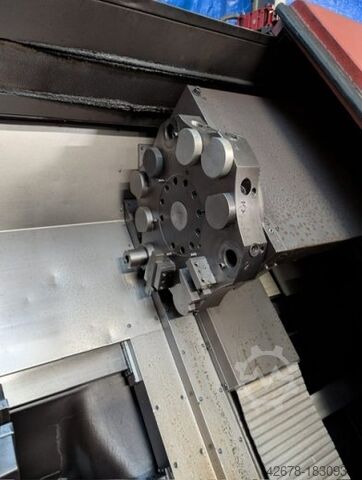

• 12-кратная дисковая револьверная головка, из них 6 шт. приводные держатели инструментов
• Электронный маховик
• Система охлаждения
• Интерфейс RS 232
• Электрический ножной переключатель для трехкулачкового патрона и пиноли задней бабки.
• Освещение
• Различный Держатели инструментов
