Токарный станок - с циклическим управлением Optimum L44 CNC

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Токарный станок с ЧПУ Optiturn L44 CNC Premium напрямую от производителя.

L44 CNC - Фрезерный станок с ЧПУ OPTIMUM Premium с управлением Siemens SINUMERIK 828D характеризуется производительностью, скоростью, точностью и длительным сроком службы.

Размеры и вес
Ширина/глубина макс. 2300 мм
Длина ок. 2530 мм
Ширина/глубина ок. 1595 мм
Высота ок. 1795 мм
Вес ок. 2600 кг
Рабочие зоны
Диаметр токарного патрона 150 мм
Токарный патрон Гидравлическое управление зажимным движением
Высота центра 223 мм
Ширина центра 850 мм
Диаметр поворота над станиной станка 446 мм
Диаметр поворота в мосту станины 520 мм
Диаметр поворота над поперечным суппортом 240 мм
Ширина станины 300 мм
Крутящий момент двигателя
Ось X 6 Нм
Ось Z 8,5 Нм
Диапазон скоростей
Количество диапазонов скорости 1
Диапазон скоростей 10 - 3000 мин¯¹
Электрические данные
Мощность приводного двигателя 7 кВт
Напряжение питания 400 В
Частота сети 50 Гц
Электрическое подключение
Общая подключенная нагрузка 23 кВА
Точность
Точность повторения ± 0,005 мм
Точность позиционирования ± 0,005 мм
Гидравлическая система
Мощность мотора 0,75 кВт
Объем бака 50 литров
Система охлаждающей жидкости
Мощность насоса охлаждающей жидкости 270 Вт
Емкость бака 90 литров
Данные станка
Диаметр отверстия патрона 40 мм
Двигатель (ы)
Крутящий момент приводного двигателя 33 Нм
Хвостовая бабка
Крепление MK 4
Ход пиноли 165 мм
Диаметр пиноли 52 мм
Шпиндель
Держатель шпинделя DIN ISO 702-1 № 5
Диаметр отверстия/прохода шпинделя 52 мм
Система управления
Тип Sinumerik 828D PPU 240
Системное программное обеспечение SW 24
Память ЧПУ 3 МБ
Перспектива 50
Время смены блока 3 мс
Количество инструментов 128
Траектория перемещения
Ось X 250 мм
Ось Z 760 мм
Вертикальный шпиндель
Мощность приводного двигателя в непрерывном режиме S1 7 кВт
Мощность приводного двигателя S6-30 % работы 16 кВт
Крутящий момент приводного двигателя 33 Нм
Приводной двигатель S6-30 % работы 80 Нм
Скорость подачи
Ось X 15000 мм/мин
Ось Z 15000 мм/мин
Усилие подачи
Усилие подачи по оси X 7,5 кН
Усилие подачи по оси Z 5,3 кН
Устройство смены инструмента
Гидравлический тип; VDI 30
Количество позиций инструмента 8 шт.
Монтажная высота, ширина квадрата макс. 20 x 20 мм
Диаметр крепления расточной штанги макс. 25 мм
ИНТЕГРИРОВАННАЯ СИСТЕМА БЕЗОПАСНОСТИ SIEMENS
Оборудование
Главный шпиндель
- Цельнолитая конструкция
Станина станка
- Сильно ребристая
- Высокая жесткость и долговечность
Направляющие
- Стабильная плоская направляющая станины
Рециркулирующая шарико-винтовая пара
- Для высоких скоростей перемещения по всем осям
- Меньший износ
- Для высокой точности позиционирования и повторения
Литой корпус
- Закаленный HRC48-52 и термически обработанный
Ножки станка
- Шесть штук
- Оптимальное выравнивание станка
Теплообменник
- Закрытый распределительный шкаф с интеллектуальным управлением охлаждением
- Оптимальная температура даже при высоких внешних температурах
Система смены инструмента
- Восемь станций смены инструмента
- Гидравлическое устройство смены инструмента VDI30
- Высота захвата макс. 20 мм
Гидравлический блок
- Мощность мотора 750 Вт
- Объем бака 50 литров
- Давление зажима / рабочее давление 2 500 - 2 942 кПа

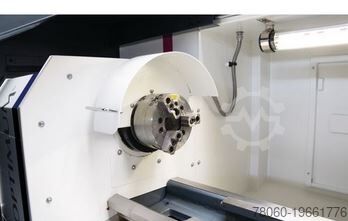

Трехкулачковый патрон
- Гидравлический трехкулачковый токарный патрон Ø 150 мм
Dwscjw Ea Tuo Ed Ddcsb
- Гидравлическое ослабление и зажим с помощью ножного переключателя
- Простой зажим заготовок
- Жесткие и мягкие зажимные губки
Центральная система смазки
- Автоматическая подача через опред
