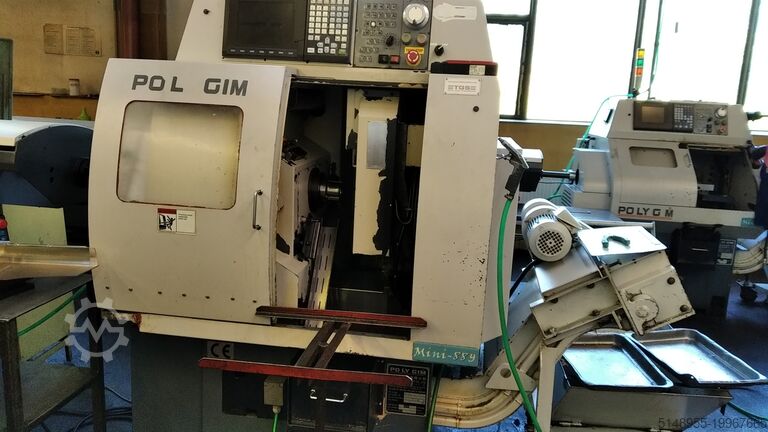

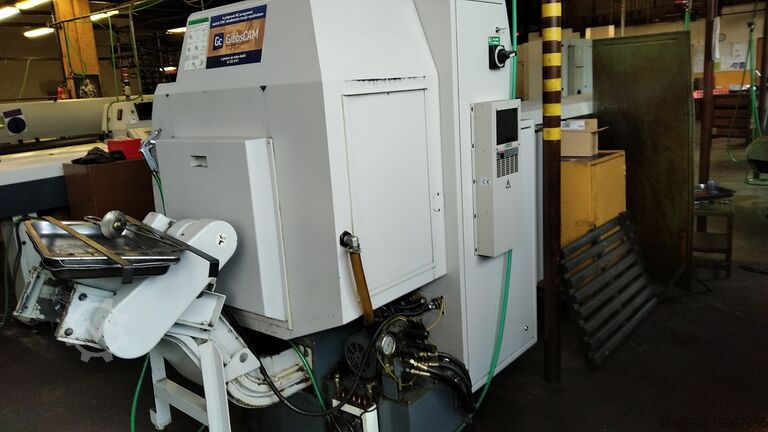

токарный станок с ЧПУ POLY GIM MACHINERY CO. MINI-88Y

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА:

Макс. проход прутка Ø 26 мм
Макс. диаметр обработки Ø 25 мм
Максимальная длина обработки за одну операцию: диаметр прутка в мм x 3
Отверстие шпинделя Ø 34 мм
Диаметр посадочного конца шпинделя Ø 85 мм
Мощность приводов по осям X, Z, Y: 0,75 кВт
Перемещение оси X: 165 мм
Перемещение оси Z: 150 мм
Перемещение по оси Y: 148 мм
Тип цанги: 25/161E
Индексирование шпинделя: 5°
Dwew Nsw U Atho Hrxnsb (нет данных - возможно опечатка)
Скорость вращения шпинделя: 100 – 6000 об/мин
Скорость вращения приводных инструментов: 200 – 6000 об/мин
Максимальная скорость быстрого хода: 18 м/мин
Инструмент для поперечной обработки: 4 шт.
Лобовой инструмент для внецентровой обработки: 4 шт.
Размер инструмента для внецентровой обработки: 10 мм / ER16
Максимальный диаметр нарезаемой резьбы: M8
Мощность насоса охлаждающей жидкости: 1/4 HP
Мощность гидравлического насоса: 1/2 HP
Мощность насоса смазки: 4 Вт
Мощность приводных инструментов: 0,75 кВт
Мощность двигателя шпинделя: 2,2 кВт
Внешний резцедержатель: 6 шт.
Размер инструмента: 12 x 12 x 100 мм
Инструмент для внутренней обработки: 4 шт.
Максимальный диаметр инструмента для внутреннего сверления: Ø 20 мм
Ёмкость бака охлаждающей жидкости: 50 л / эмульсия
Ёмкость гидравлического бака: 20 л
Ёмкость бака смазочного масла: 1,75 л

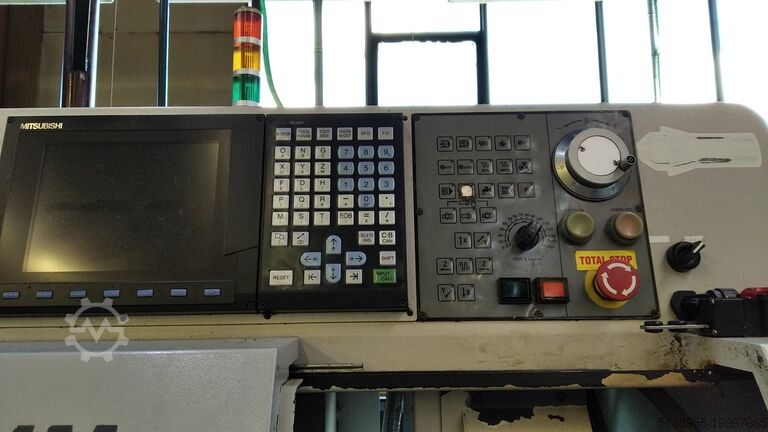

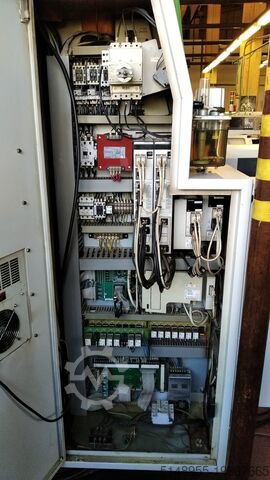

Система управления: MITSUBISHI
Габариты (ДхШхВ): 1200 x 1000 x 1500 мм
Вес станка: 1058 кг

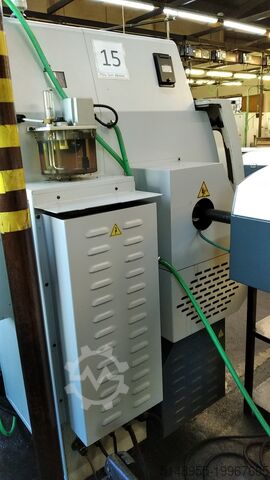

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДАВАТЕЛЯ:
Марка податчика: STM - 326
Gujc Edsxbnzvj Ddcsg
Производитель: FEDEK MACHINE CO., LTD., Тайвань
Год выпуска: 03/2008
Серийный номер: 16119505

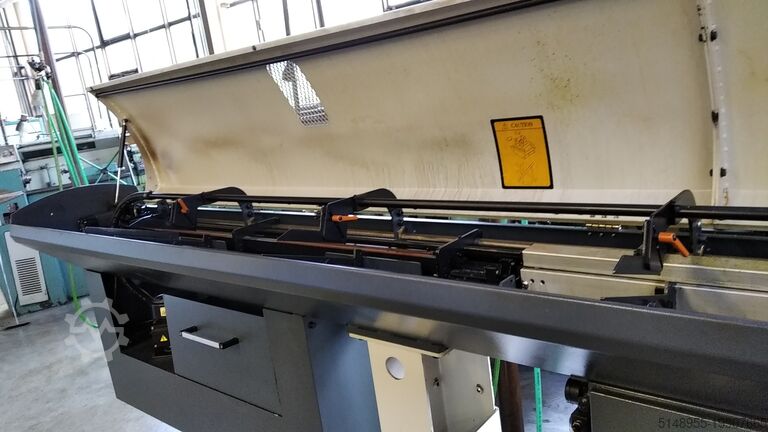

Описание: податчик длинных прутков
Система управления: MITSUBISHI
Габариты (ДхШхВ): 3995 x 485 x 1070-1430 мм
Вес податчика: 720 кг

Минимальный диаметр: Ø 3 мм
Максимальный диаметр: Ø 26 мм
Минимальная длина прутка: 1200 мм
Максимальная длина прутка: 3200 мм
Минимальная длина остатка: 80 мм
Максимальная длина остатка: 550 мм
Давление воздуха: 5 бар
Питающее напряжение: 3*200 - 220 В / 50 - 60 Гц
Усилие / момент подачи: 42 Нм
Максимальная скорость подачи: 100 м/мин
Цикл загрузки прутка: 25 - 30 сек.
Гидравлическое масло: ISO 150 / 60 л
