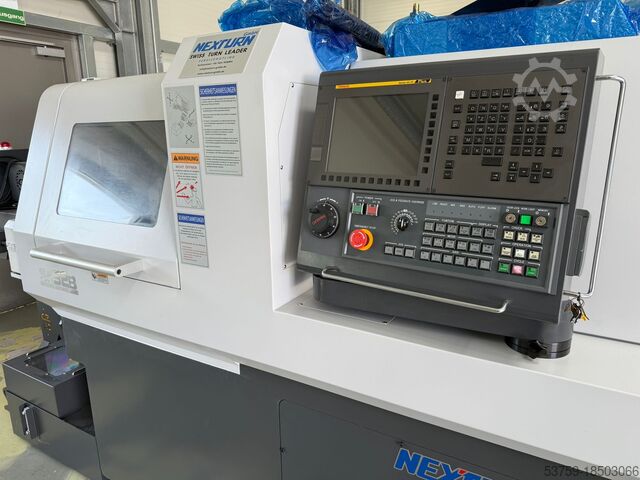

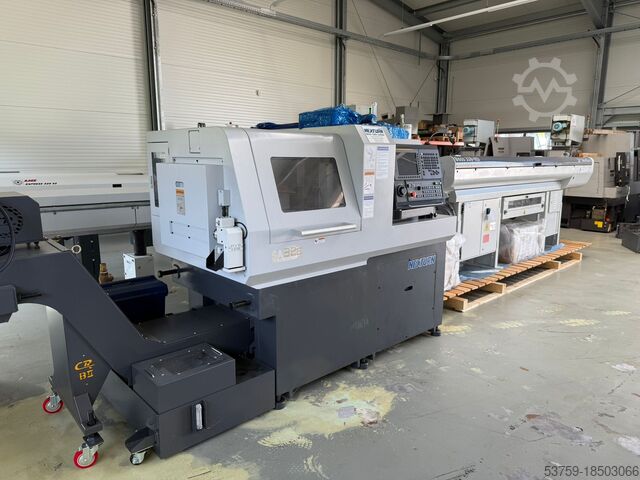

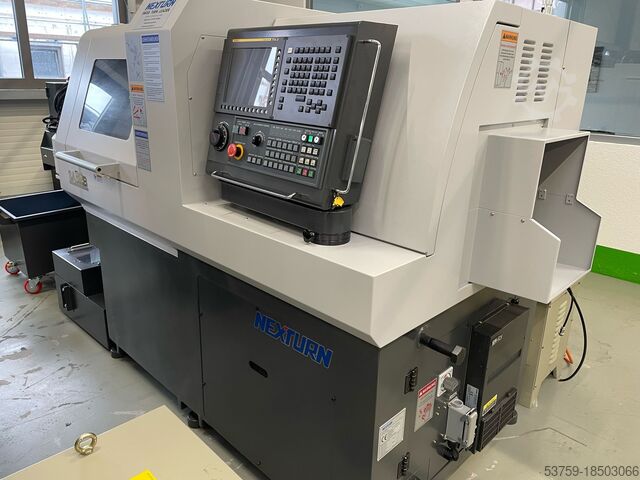

Токарный станок с ЧПУ NEXTURN SA 32B

Описание

Nexturn SA32B с следующим оборудованием:

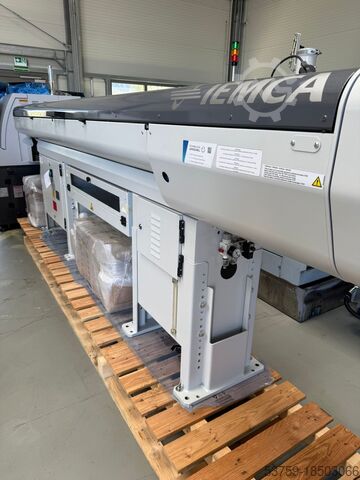

- автоматический подающий магазин Iemca Boss 338

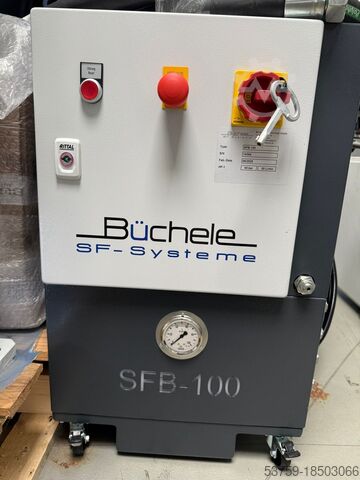

- система высокого давления Büchele SFB-100

Максимальный диаметр обработки: 12 / 20 / 32 мм
Максимальная длина обработки: 160 / 210 мм
Оси: 7 + Y1
Инструменты: 22

Базовый станок с принадлежностями и электрическим оборудованием для 400 В / 50 Гц,
включая трансформатор для питания станка и системы управления на 200 В / 50 Гц,

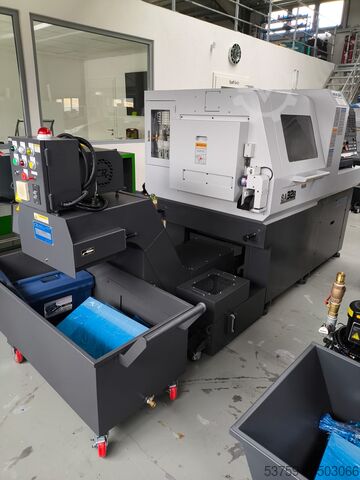

а также транспортер стружки для подключения к станкам Nexturn с баком для охлаждающей жидкости.
Модульная система, все приводные инструменты производства WTO (Сделано в Германии).
Включая устройство для отвода длинных деталей.

Комплектация:

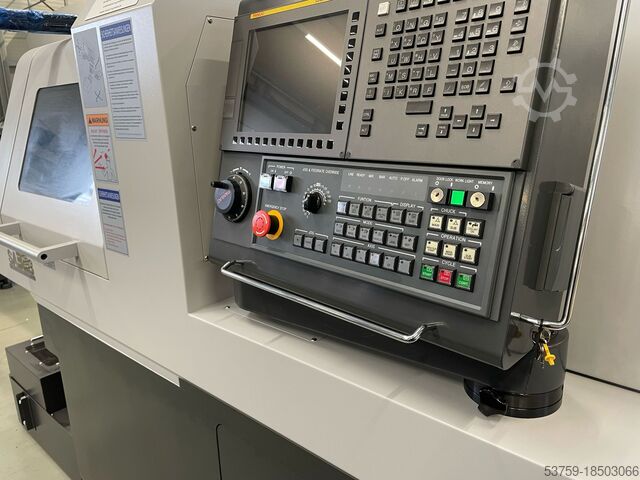

CNC-система управления FANUC Oi TF+ с 7 управляемыми осями
C-ось на главном и контршпинделе
Патрон главного и контршпинделя стандартного типа
Синхронно приводимая направляющая втулка
Тип направляющей втулки стандартный

Стандартная комплектация держателей инструмента:
Линейные направляющие
5-кратный держатель инструмента, хвостовик 16x16 мм
4 поперечных сверлильных устройства ER16
Устройство сверления для обработки торцевых поверхностей спереди/сзади, с 5 сверлильными шпинделями ER16
Контршпиндель для обработки деталей с обратной стороны
Задняя обработка с 4 рабочими позициями ER16
Устройство привода инструмента для обработки задней стороны: 2 фиксированных и 2 приводных позиции
Пневматическая система выброса готового изделия
Контроль выброса деталей
Система продувки для контршпинделя
Приёмник деталей
Транспортер готовых изделий
Отдельный бак для охлаждающей жидкости с контролем уровня и расхода
Станок подготовлен для систем высокого давления (электрическая и механическая адаптация до 100 бар)
Подача охлаждающей жидкости через контршпиндель
Автоматическая централизованная смазка с контролем уровня
Ящик для инструментов со специальными инструментами
Интерфейс для автоматического подающего магазина
Интерфейс для транспортера стружки
Слот PCMCIA
USB-порт
RJ-45 LAN-интерфейс
Интерфейс RS 232 C

Стандартные функции управления:
8 МБ памяти программ
Метрический ввод
Прямой ввод размеров чертежа
200 коррекций износа инструмента
Dwjc Ed Ddovyzp Ijcsb
Индикатор рабочего времени
Счетчик изделий
Сетевое подключение
Фоновая обработка
Функция автоматического отключения питания
Управление циклом программы с ручного маховика
Функция High-Speed Skip для измерительных датчиков
Контроль скорости шпинделя (G25 - G26)
Нарезание резьбы с переменным шагом (G34)
Круговая нарезка резьбы (G35 - G36)
Компенсация радиуса резания (G40 - G42)
Макропрограммирование (G65 - G67)
3D-преобразование координат (G68.1 - G69.1)
Многократные циклы повторения (G70 - G76)
Сверлильные циклы (G80 - G89)
Постоянная скорость резания для главного и контршпинделя (G96 - G97)
Цилиндрическая интерполяция (G107)
Полярная интерполяция координат (G112 - G113)
Жесткое нарезание резьбы (M29)
Синхронное управление Z1-Z2 (M221 - M220)
Синхронное вращение / управление фазой главного и контршпинделя (M56 - M57)
4 дополнительные свободные M-команды
