Токарный станок с ЧПУ
Токарный станок с ЧПУ J.G. WEISSER SÖHNE GmbH & Co. KG UNIVERTOR AS90/650RT
Год выпуска
2019
Состояние
готов к работе (б/у)
Отправить сообщение
Описание

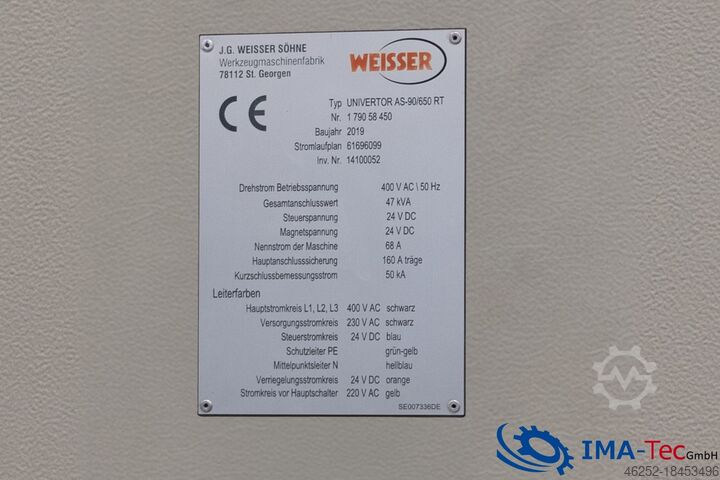

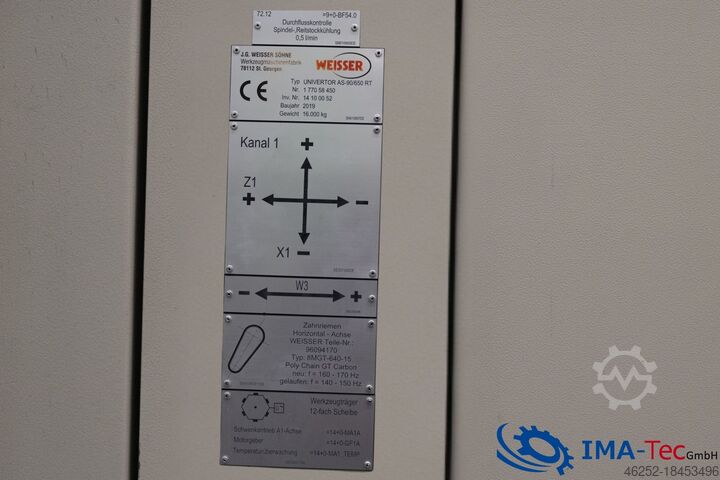

Производитель: J.G. WEISSER SÖHNE GmbH & Co. KG
Тип: UNIVERTOR AS90/650RT
Общие характеристики:
Тип станка: Горизонтальный токарный центр с захватной загрузкой
Применение: Полная обработка валов и вращательно-симметричных деталей.
Bjcovxf U Ee R Nc Ifnsdd

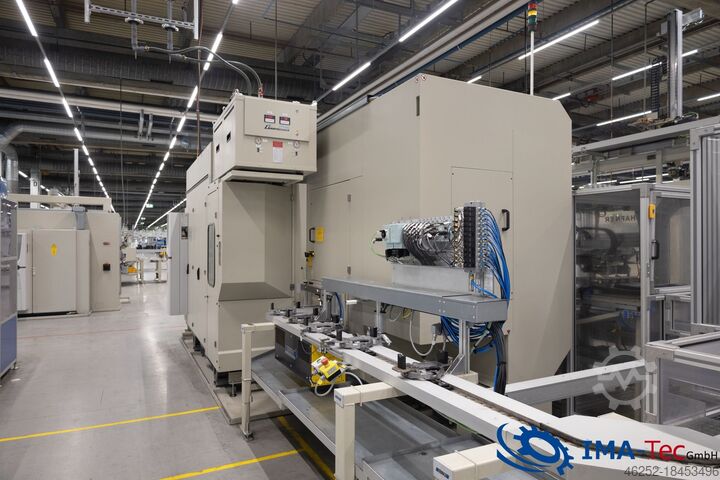

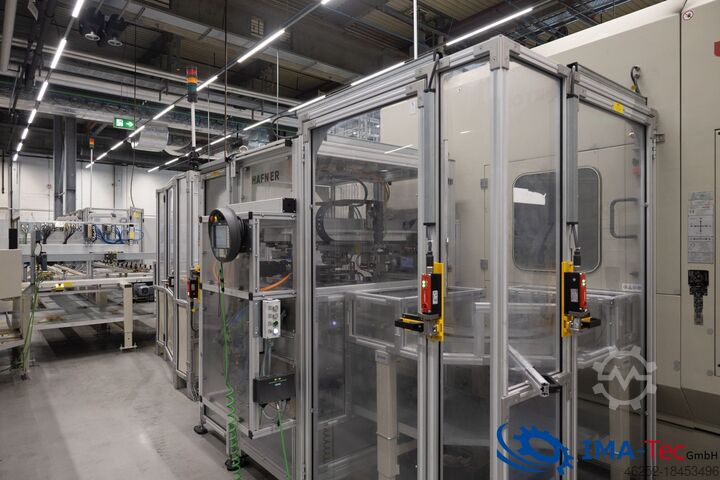

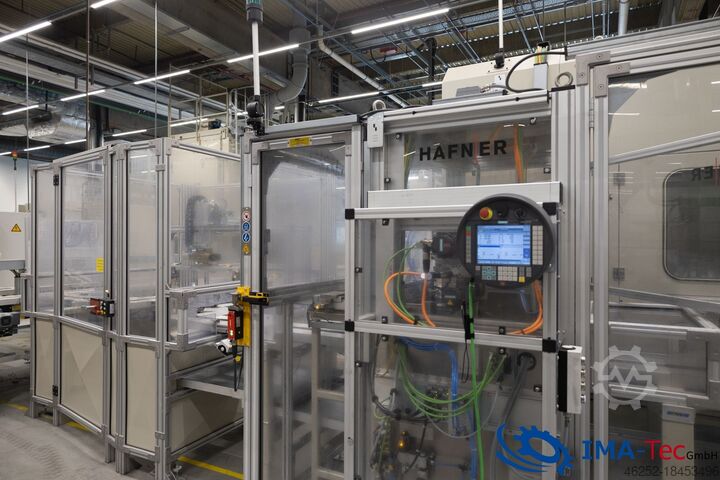

Загрузка: Автоматизация подбора
Виды обработки: точение, твердое точение, черновая обработка, чистовая обработка
Держатель инструмента: 12-позиционная револьверная головка с электроприводом (VDI 40)
Дополнительные опции: приводные инструменты, поворотная токарная обработка, регулируемый люнет с ЧПУ, измерительный щуп
Главный шпиндель:
Диаметр подшипника шпинделя: 90 мм
Фланец шпинделя: A6 согласно DIN 55026
Мощность привода (100/40 % ПВ): 18/23 кВт или 23/30 кВт
Номинальная скорость: 1500 об/мин
Максимальная скорость: 4500 об/мин.
Крутящий момент (100/40 % ED): 115/146 Нм или 151/191 Нм
Пути и оси движения:
Макс. диаметр обработки: 160 мм
Макс. диаметр патрона: 215 мм
Расстояние между центрами: макс. 990 мм
Ход по осям X/Z: 280 мм / 2400 мм
Макс. усилие подачи X/Z (40 % ED): 10 кН / 8 кН
Макс. скорость процесса X/Z: 30 м/мин / 100 м/мин
задняя бабка:
контактное усилие: 850 даН
Держатель центрирующей точки: MK4
Макс. скорость: 4500 об/мин
Размеры и вес:
Габариты машины (Д×Ш×В): 5550 × 2550 × 2950 мм
Вес: 16 000 кг.
Характеристики
Общий вес
16 000 кг
Общая длина
5 550 мм
Общая ширина
2 550 мм
Общая высота
2 950 мм
Оборудование
документация / руководство, частота вращения плавно регулируемая
Тип входного тока
трёхфазный
Максимальная скорость шпинделя
4 500 об/мин
Крутящий момент
191 Нм
Максимальная частота вращения
4 500 об/мин
Минимальная частота вращения (мин.)
1 500 об/мин
Длина подачи по оси X
280 мм
Скорость шпинделя (мин.)
1 500 об/мин
Скорость подачи по оси X
30 м/мин
Длина подачи по оси Y
2 400 мм
Ход по оси X
280 мм
Ход по оси Z
2 400 мм
Скорость подачи по оси Z
100 м/мин
Быстрый ход по оси X
30 м/мин
Быстрая подача по оси Z
100 м/мин
Мощность шпиндельного двигателя
30 000 Вт
Шпиндельный носик
A6
Крепление для инструмента
40 мм
Диаметр точения
160 мм
Наружный диаметр патрона
215 мм
Длина точения
990 мм
