Токарный станок с ЧПУ GILDEMEISTER Sprint 20-8 linear

Описание

Диаметр поворота макс. 20 мм
Длина поворота макс. 80 мм
Система управления Fanuc 310is
Главный шпиндель:
макс. полезный диаметр прутка 20 (25) мм
Внутренний диаметр вытяжной трубы 28,5 мм
Макс. Скорость вращения главного шпинделя 10 000 мин/-1
Мощность привода - главный шпиндель 3,7 кВт
Макс. Крутящий момент 9,4 Нм
Ось C1: 360 °
Контршпиндель:
Внутренний диаметр трубы 28,5 мм
Макс. Скорость главного шпинделя 10 000 мин/-1
Bdsc R Nc Ifjtqmnnjned
Мощность привода - главный шпиндель 3,7 кВт
Макс. Крутящий момент 9,4 Нм
Ось C2: 360 °
Траектории перемещения:
x-ось 1: 50 / 2: 240 мм
ось y 1: 350 / 2: 120 мм
ось z 1: 80 / 2: 300 мм
Скользящий держатель инструмента 1:
Количество позиций инструмента 17 поз.
Внутренняя обработка 6 поз.
Внешняя обработка 6 поз.
Приводные станции 5 поз.
Диаметр хвостовика 20 мм
Сечение хвостовика 12 x 12 мм
Диаметр цанги ESX / ER 16
Скорость приводных инструментов 3x 3,450 / 2x 6,000 мин/-1
Мощность привода - приводные станции 5x 0,98 кВт
Макс. Крутящий момент 3x 4 / 2x 2,3 Нм
Скользящий держатель инструмента 2:
Количество инструментальных станций 13 поз.
Внутренняя обработка 4
Внешняя обработка 4
Приводные станции 5 поз.
Диаметр хвостовика 20 мм
Сечение хвостовика 12 x 12
Диаметр цанги ESX / ER 16
Скорость приводных инструментов 3x 3 450 / 2x 6 000 мин/-1
Мощность привода - приводные станции 5x 0,98 кВт
Макс. Крутящий момент 3x 4 / 2x 2,3 Нм
Скорость подачи:
Быстрая траверса (X / Y / Z) макс. 40 м/мин
Усилие подачи макс. 2,5 кН
Ускорение макс. 5 м/с²
Общая потребляемая мощность 56 кВА
Вес станка ок. 4,8 т
Занимаемая площадь ок. 8,0 x 2,5 x 2,0 м
Короткий токарный станок с ЧПУ
GILDEMEISTER - Sprint 20-8
- 8 осей (2x X / 2x Y / 2x Z / 2x C)
- Главный и контршпиндель

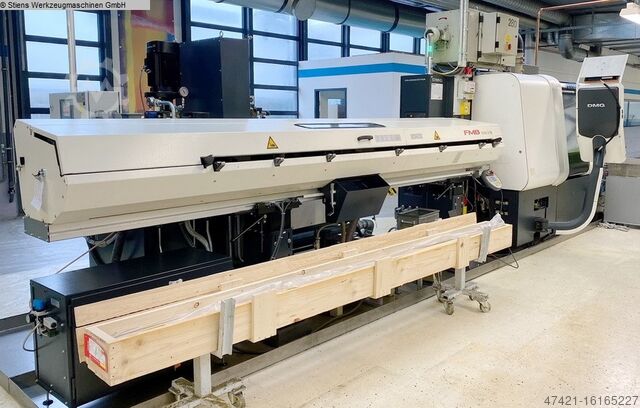

- устройство подачи прутка FMB turbo 3-36/ 3200A

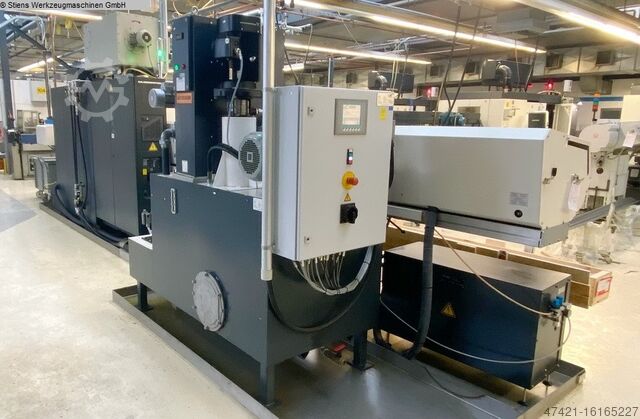

- Система охлаждения DELTATHERM
