Автоматический токарный станок с ЧПУ NAKAMURA SUPER NTJ

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество шпинделей: 2
- Количество осей: 9
- Количество башен: 2
ГЛАВНЫЙ ШПИНДЕЛЬ
- Конец шпинделя: A2-6
- Мощность привода шпинделя: 15 [кВт]
- Скорость вращения шпинделя: 4500 [об/мин]
- Макс. диаметр прутка: 65 [мм]
- Макс. обрабатываемый диаметр: 190 [мм]
- Минимальное разрешение по оси C: 0,001 [градуса]
КОНТР-ШПИНДЕЛЬ
- Конец шпинделя: A2-5
- Мощность привода шпинделя: 11 [кВт]
- Скорость вращения шпинделя: 5000 [об/мин]
- Макс. диаметр прутка: 51 [мм]
- Минимальное разрешение по оси C: 0,001 [градуса]
- Ход: 760 [мм]
- Расстояние шпиндель/контршпиндель: 210/970 [мм]

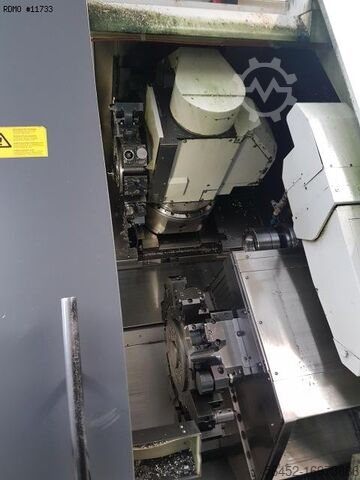

ЛЕВАЯ ВЕРХНЯЯ БАШНЯ
- Количество позиций: 24
- Количество моторизованных позиций: 12
- Перемещение X/Z: 345/1240 [мм]
- Ход Y: +/- 45 [мм]
- Скорость приводных инструментов: 6000 [об/мин]
- Мощность приводного инструмента: 5,5 [кВт]
- Ось хода B: +/- 91 [градус]
- Минимальное разрешение: 0,001 [градуса]
- ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
Bjc R Nc Iouhab Tjfnsdd

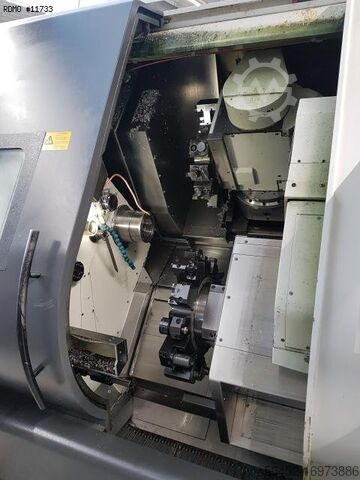

ПРАВАЯ НИЖНЯЯ ГОЛОВКА БАШНИ
- Количество позиций: 24
- Количество моторизованных позиций: 12
- Перемещение X/Z: 167,5/685 [мм]
- Скорость приводных инструментов: 6000 [об/мин]
- Мощность приводного инструмента: 5,5 [кВт]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]
ВЕС И РАЗМЕРЫ
- Требуемое пространство: 5350X3350 [мм]
- Высота машины: 2395 [мм]
- Вес машины: 14425 [кг]
ЧАСЫ РАБОТЫ МАШИНЫ
- Часы работы: 29000 [часов]
АКСЕССУАРЫ

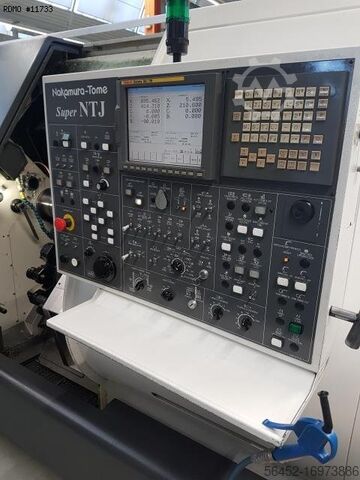

- Управление: Fanuc 18iTB
- Интерфейс: Ethernet/RS232
- 3-цветный индикатор состояния

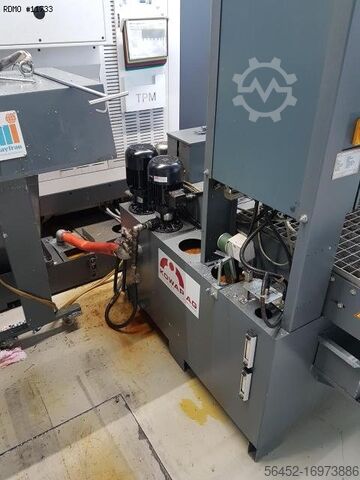

- бак охлаждающей жидкости
* с насосом высокого давления: 5/12 [бар]
* с бумажным фильтром
* с охлаждением охлаждающей жидкостью
- транспортер для стружки
- Устройство зондирования инструмента
- демонтаж деталей

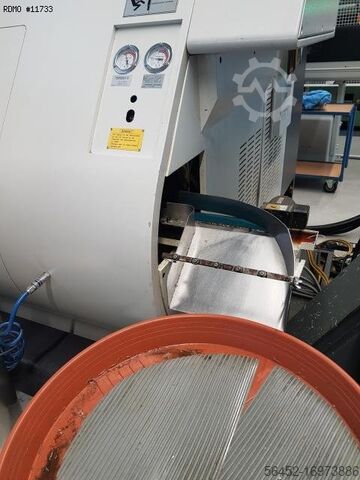

- конвейер деталей

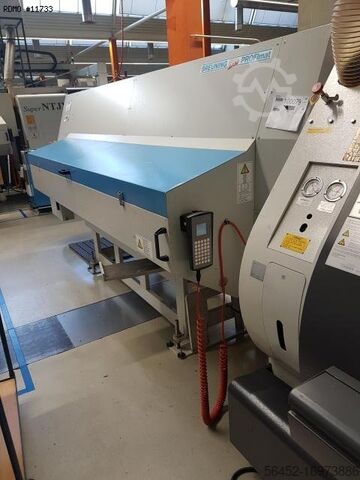

- Барный журнал: IRCO PROFIMAT 65.8
- Система пожаротушения *
* Примечание: функциональность не гарантируется. Поручите проверку квалифицированной компании покупателя.
- Количество держателей приводного инструмента: 8
- Количество фиксированных держателей инструмента: 13
- Цанговый патрон: 2X Hainbuch Axfix 65
