Автоматический токарный станок с ЧПУ INDEX C100

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество шпинделей: 2
- Количество осей : 10
- Количество турелей : 3
ГЛАВНЫЙ ШПИНДЕЛЬ
- Шпиндель : A2-5
- Мощность привода шпинделя : 22/29 [кВт]
- Скорость вращения шпинделя : 7 000 [об/мин]
- Макс. Диаметр прутка : 42 [мм]
- Макс. Диаметр патрона главного шпинделя : 110 [мм]
- Минимальное разрешение по оси С : 0,001 [градус]
КОНТРШПИНДЕЛЬ
- Шпиндель: A2-5
- Мощность привода шпинделя : 16,5/19 [кВт]
- Скорость вращения шпинделя : 7 000 [об/мин]
- Макс. Диаметр прутка : 42 [мм]
* Макс. Макс. диаметр патрона главного шпинделя : 110 [мм]
- Минимальное разрешение по оси C : 0,001 [градус]
- Траектория перемещения : 500 [мм]
- Скорость быстрого перемещения : 60 000 [мм/мин]
- Расстояние между шпинделем и контршпинделем : 515 [мм]

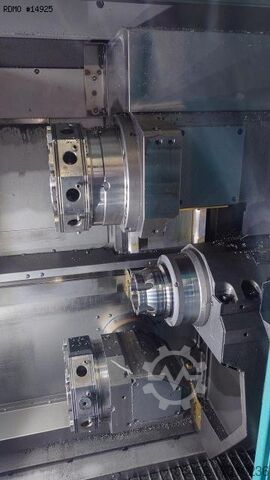

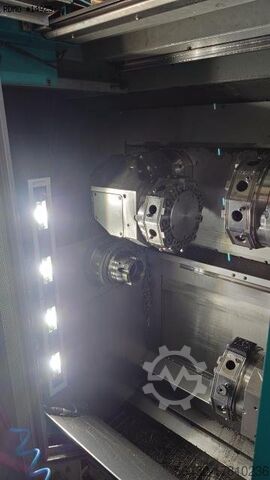

ВЕРХНЯЯ ЛЕВАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
- Количество позиций : 10
- Количество позиций с электроприводом : 10
- Траектория перемещения X/Z : 70 / 250 [мм]
- Траектория перемещения Y : 70 [мм]
- Тип инструмента : VDI 25
- Скорость вращения приводного инструмента : 8 000 [об/мин]
- Мощность приводного инструмента : 4,2 [кВт]
ПРАВАЯ ВЕРХНЯЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Bdeceu Uu H Rj R Nc Ifnod
- Количество позиций : 10
- Количество позиций с электроприводом : 10
- Траектория перемещения X : 125 [мм]
- Тип инструмента : VDI 25
- Скорость вращения приводного инструмента : 8.000 [об/мин]
- Мощность приводного инструмента : 4,2 [кВт]
ЛЕВАЯ НИЖНЯЯ ТУРЕЛЬ
- Количество позиций : 10
- Количество позиций с электроприводом : 10
- Траектория перемещения X/Z : 70 / 400 [мм]
- Ход траверсы Y : 70 [мм]
- Тип инструмента : VDI 25
- Скорость вращения приводного инструмента : 8 000 [об/мин]
- Мощность приводного инструмента : 4,2 [кВт]
ЭЛЕКТРОПИТАНИЕ
- Напряжение питания : 400 [В]
- Общий привод : 68 [кВА]
ВЕС И РАЗМЕРЫ
- Занимаемая площадь : 5540 x 2910 [мм]
- Вес машины : 5500 [кг]

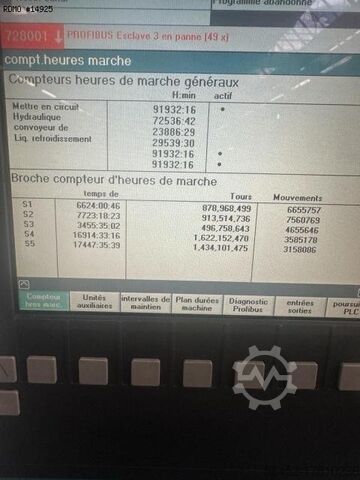

МАШИНО-ЧАСЫ
- Наработка шпинделя : 25000 [бст]
АКСЕССУАРЫ
- Управление : INDEX C200-4D (база Siemens)
- 3-цветный индикатор состояния

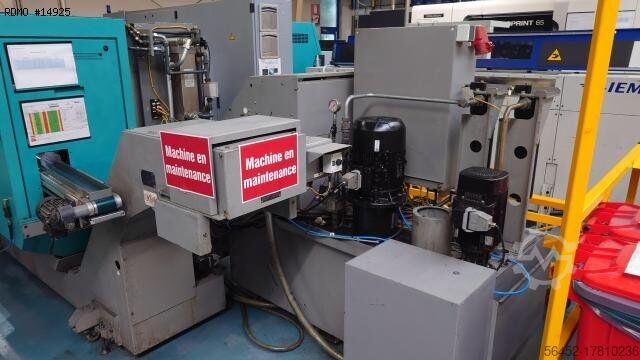

- Бак для охлаждающей жидкости
* с насосом высокого давления: 20 [бар]
* с бумажным фильтром
* с промывочным пистолетом
* Внутренняя подача охлаждающей жидкости (IKZ): главная и вторая

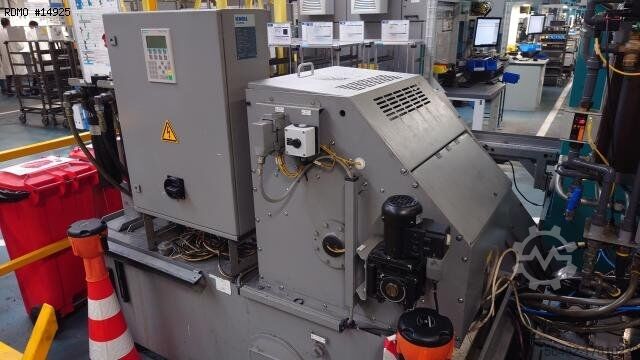

- Транспортер стружки: DROITE

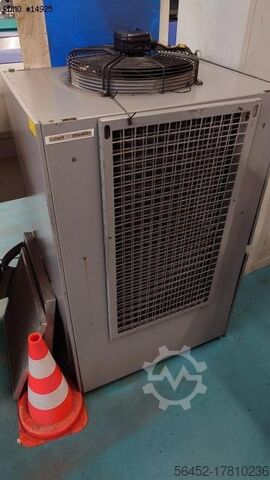

- Охлаждение шпинделя
- Удаление деталей

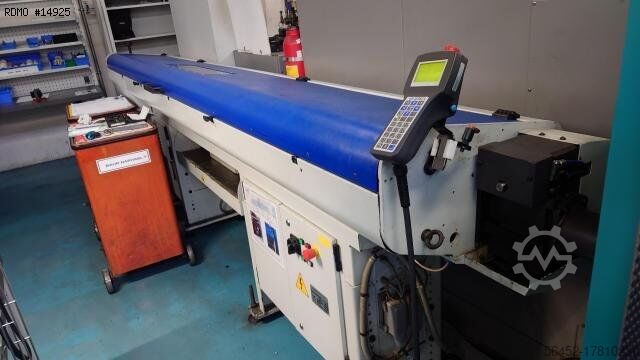

- Магазин для прутков : IEMCA BOSS 545 E
- Приводные держатели инструмента : 6
- фиксированные держатели инструмента : 24
