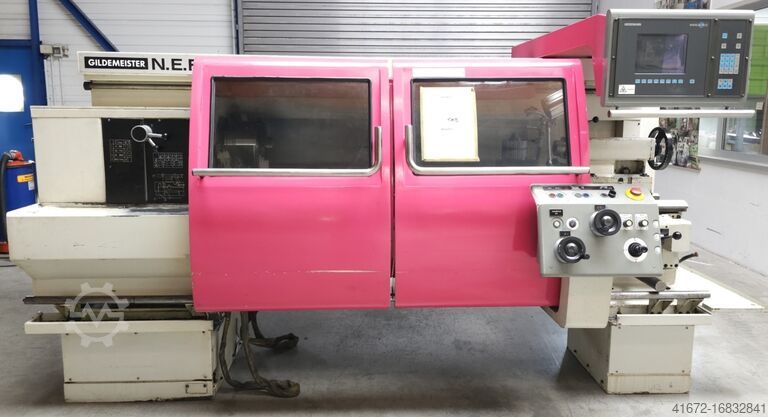

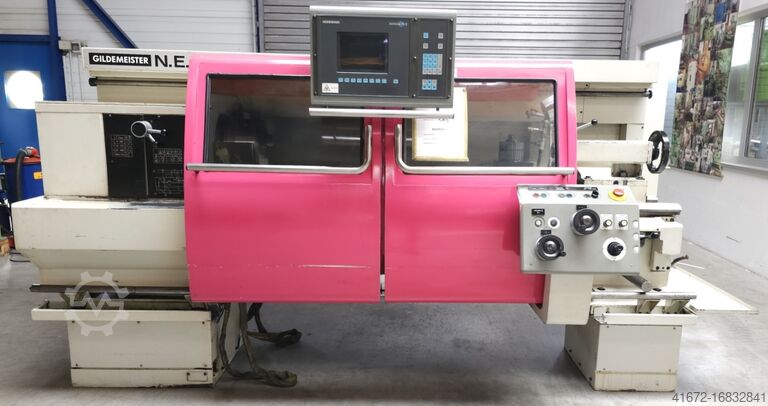

Токарный станок с ЧПУ GILDEMEISTER NEF 500 PLUS

Описание

Диаметр токарной обработки 500 мм
длина поворота 1500 мм
Bjc R Ncoub Amle Ifnsdd
Ручное управление Plus
Диаметр отверстия шпинделя 70 мм
Диапазон скоростей 8 - 2800 об/мин
Ступени передачи 3
Макс. диаметр поворота через торцевой суппорт 290 мм
Шпиндельная бабка DIN 55027 размер 8
Держатель инструмента тип C
Ход пиноли 180 мм
Вес станка ок. 3,2 тонны
Размеры Д х Ш х В 3,0 х 1,8 х 1,8 м
Описание станка:
Данный станок предназначен для токарной обработки заготовок с патроном и валом. На сайте
стандартные типы стали, чугуна, меди, алюминия, латуни, красной латуни и
На этом станке можно точить стандартные виды стали, чугуна, меди, алюминия, латуни, красной латуни и пластика.
--> Концепция N.E.F. plus
В стандартную комплектацию станка входит следующее оборудование
поставляется
- Управление циклом
- Главный привод переменного тока

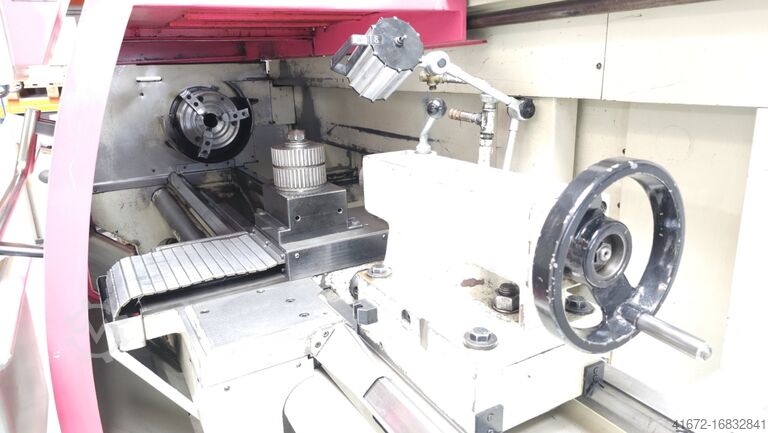

- Комбинированная каретка с приводом переменного тока и панелью управления
- Передвижная хвостовая бабка с зажимным устройством для хвостовой бабки, зажимаемым вручную, с
следующей центральной точкой
- Подача охлаждающей жидкости
- Кожухи для защиты от стружки, с ручным управлением
- Защитная крышка для патрона
- Быстросменный держатель инструмента Hahn & Kolb Multifix C
- Уменьшающее кольцо для токарного шпинделя

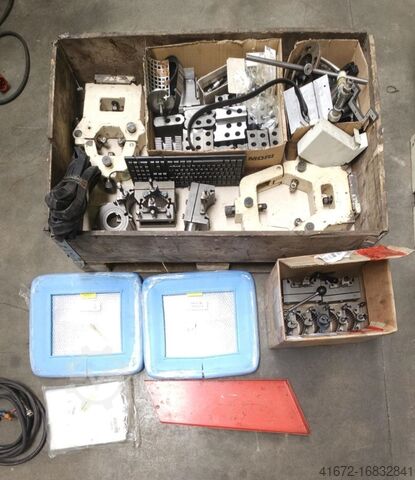

Принадлежности согласно фотографиям:
- 2 шт. устойчивые упоры
- Различные зажимные губки
- Hahn & Kolb Multifix тип C
- Различные держатели торсионных штанг
Технические данные
Рабочий диапазон:
- Диаметр циркуляции над станиной: 500 мм
- Диаметр окружности над радиальным суппортом: 285 мм

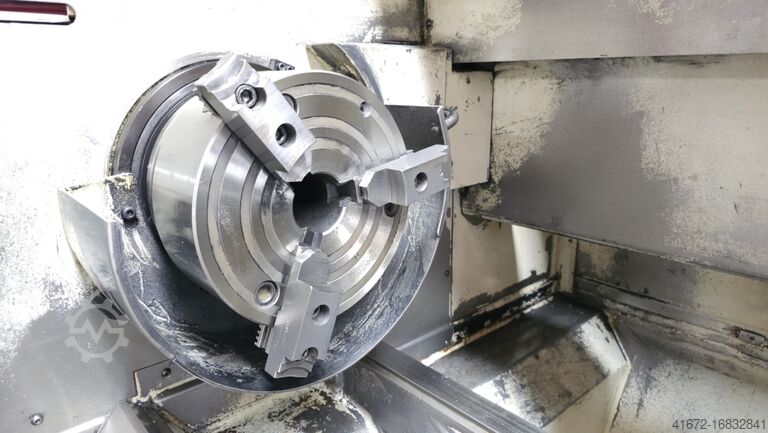

- Патрон Ø 250 (315) мм
- Торцевой суппорт: 260 мм
- Расстояние между центрами: 1000/1500 мм
Токарный шпиндель:
- Шпиндельная головка DIN 55027: размер 8
- Диаметр отверстия шпинделя: 70 мм
- Полый конус шпинделя: 80 метрический
- Диаметр шпинделя в переднем подшипнике
