Токарный станок с ЧПУ Binns and Berry Data 1000

Описание

ДАННЫЕ ОБ ИСПОЛЬЗОВАННЫХ ЯЩИКАХ И ЯГОДАХ 1000 X 12M FANUC 0ITD - ГОД ИСПОЛЬЗОВАНИЯ - ОРИГИНАЛЬНЫЙ YOM
НЕИЗВЕСТНО (РЕКОНСТРУКЦИЯ И МОДЕРНИЗАЦИЯ 2010) СТАНОК СЕРИЙНЫЙ НОМЕР 200039
ИСПОЛЬЗОВАННЫЙ ТЯЖЕЛЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ С 3-СКОРОСТНОЙ ПЕРЕДАЧЕЙ, ЗАКАЛЕННЫМ И ОТШЛИФОВАННЫМ КОРОБОМ
НАПРАВЛЯЮЩИЕ, АВТОМАТИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА BARRUFALDI H4, ВОССТАНОВЛЕН И МОДЕРНИЗИРОВАН В 2010 ГОДУ
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТАНКА

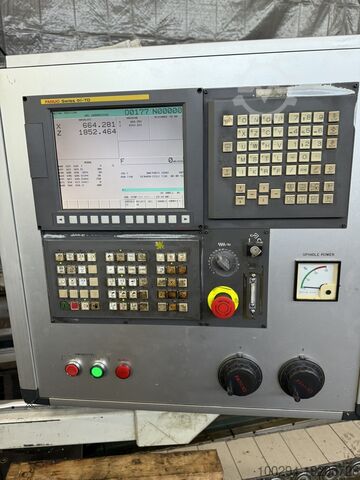

 СТАНОК ВОССТАНОВЛЕН И МОДЕРНИЗИРОВАН В 2010 ГОДУ СО ВСЕМИ НОВЫМИ ЭЛЕКТРИЧЕСКИМИ ЧАСТЯМИ, ПРИВОДАМИ УСИЛИТЕЛЯ, ДВИГАТЕЛЯМИ ОСИ
И СИСТЕМОЙ УПРАВЛЕНИЯ FANUC 0ITD
 ТЯЖЕЛЫЙ ЦЕЛЬНЫЙ КОНСТРУКЦИЯ СТАНИНЫ ИЗ ЧУГУНА.
 3-НОЖНИЧНЫЕ ПРОЧНЫЕ ЗАКАЛЕННЫЕ И ОТШЛИФОВАННЫЕ ЦЕЛЬНЫЕ НАПРАВЛЯЮЩИЕ.
 3-СТУПЕНЧАТОЕ ИЗМЕНЕНИЕ ПЕРЕДАЧ.
 ПРОЧНАЯ ЗАДНЯЯ БАБКА.
 ПОЛНОЦЕННЫЙ КОНВЕЙЕР СТРУЖКИ.
2 | Страница

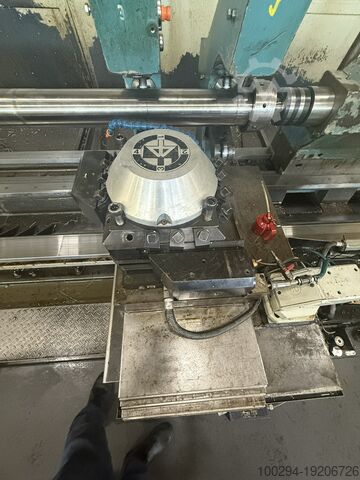

 АВТОМАТИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА BARRUFALDI H4 С ДВУМЯ ДЕРЖАТЕЛЯМИ ИНСТРУМЕНТА.
 4-КУЛАЧКОВЫЙ ПАТРОН ДИАМЕТРОМ 700 ММ.
 3-Х ОБОРОТНЫХ ПРОШЛЫХ НЕПОДВИЖНЫХ ЛЮНЕТА.
 1-Х ТОЧЕЧНЫЙ НЕПОДВИЖНЫЙ ЛЮНЕТ.
 1 ВРАЩАЮЩИЙСЯ УСТОЙЧИВЫЙ ОПОРНЫЙ БЛОК С ОТВЕРСТИЕМ ДИАМЕТРОМ 25 ММ И ПАТРОНОМ ДИАМЕТРОМ 700 ММ.
 КРЫШКА ПАТРОНА.
МОЩНОСТЬ СТАНКА
Размах над станиной Ø 1000 ММ
Размах над кареткой Ø 760 ММ
Диаметр патрона Ø 24” - 610 ММ
Расстояние между центрами 12 000 ММ
Грузоподъемность между центрами - без поддержки 8 000 КГ
Грузоподъемность между центрами - с поддержкой 12 500 КГ
ШПИНДЕЛЬ
Диапазон скоростей шпинделя 1 4,0 ~ 60 ОБ/МИН
Диапазон скоростей шпинделя 2 60 ~ 280 ОБ/МИН
Диапазон скоростей шпинделя 3 280 ~ 1250 ОБ/МИН
Диапазон скоростей шпинделя РУЧНОЙ 3 ШАГА
КАРЕТКА
Тип резцедержателя АВТО - BARRUFALDI H4
Bjc R Ncjwmfwhs Ifnjdd
Перемещение по оси X (перекрестное) 500 ММ
Перемещение по оси Z (продольный) 12 000 ММ
Быстрый ход по оси X 4 М/МИН
Быстрый ход по оси Z 7 М/МИН
ЗАДНЯЯ БАБКА
Диаметр пиноли задней бабки Ø 170 ММ
Конус шпинделя задней бабки MT#6
Максимальный ход пиноли 280 ММ
СТАНИНА
Ширина станины 630 ММ
Длина станины 6715 ММ
ДВИГАТЕЛИ
Двигатель шпинделя 30,0/37,0 кВт
РАЗМЕРЫ
Длина 18 000 ММ
Ширина 2700 ММ
Высота 2000 М
