Сверхмощный токарный станок Hoesch MFD D2000 SGK-1

Описание

Диаметр обработки над станиной 2235 мм
Диаметр обработки над суппортом 2997 мм

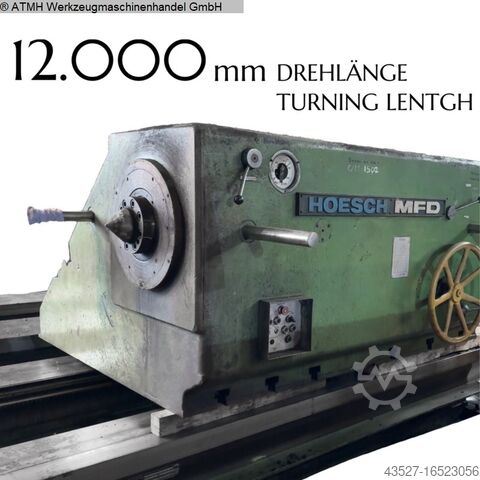

Длина точения 12200 мм

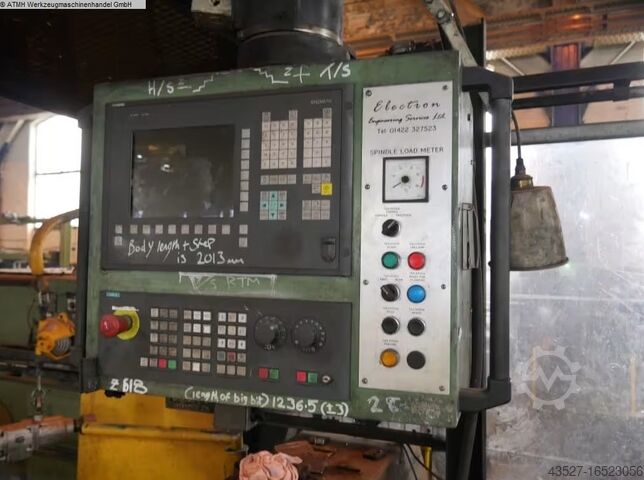

Управление SIEMENS
Диаметр планшайбы 2000 мм
Требуемая площадь примерно 7 x 22 м
Вес машины около 220 т.
ТЯЖЕЛЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ HOESCH MFD С УПРАВЛЕНИЕМ SIEMENS
Тип: Д2000 СГК-1
Техническая документация входит в комплект поставки.
Технические данные
Bsc R Ncot Ei Huj Ifnjdd
Требуемая площадь: 7 x 22 метра + шкаф управления 4,7 x 0,5 x 2 метра
Передняя панель 2006 мм
Средняя высота 1499 мм.
Вылет седла 2235 мм
Диаметр вращающегося основания 2997 мм
Длина вращения 12192 мм
Мин./Макс. Держатель заготовки в патроне Ø457/1600 мм
Максимальный вес заготовки 110 тонн
Диапазон скоростей 0,5 - 140 об/мин (двигатель 300 л.с.)
Диапазон подачи 0,0118-7,08''/оборот
Постоянная емкость Ø356-902 мм
Глубина копирования 508 мм индукционная
Максимальная сила резания 30 000 Нм

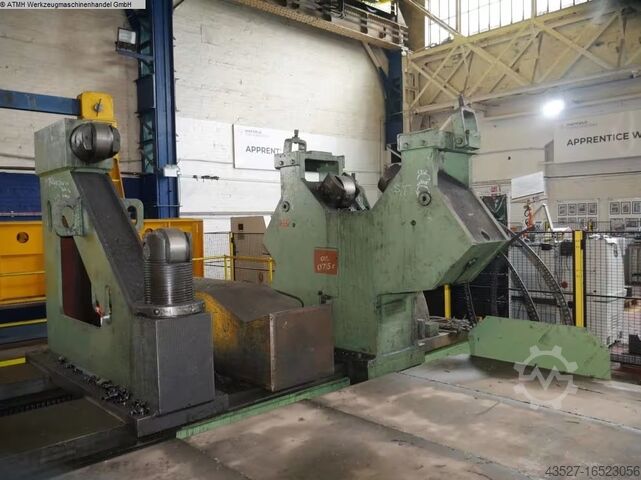

Грузоподъемность двухбарабанного люнета Ø356-902 мм, грузоподъемность 50 тонн, тип роликовый
Данные машины
1.1 Полная машина
Макс. диапазон поворота над направляющей станины 2000 мм
Высота центра над кроватью 1500 мм
Расстояние между центрами 12000 мм
макс. вес заготовки 100 000 кг
Высота от пола цеха до оси станка 2200 мм

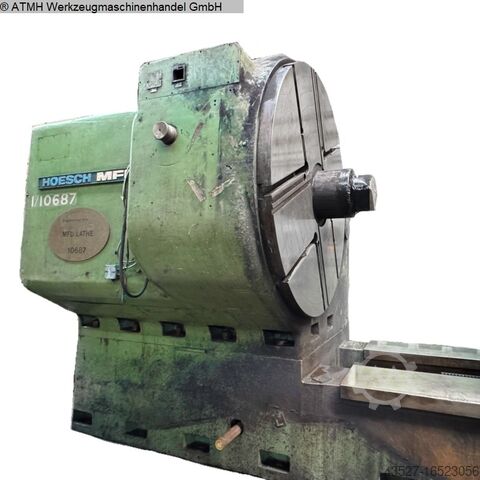

1.2 передняя бабка
Диаметр главного шпинделя 670 мм
Диаметр планшайбы 2000 мм
Макс. диаметр патрона 1600 мм
Мин. диапазон зажима 455 мм
Угол мертвой точки 80 °
Скорость лицевой пластины:
Постоянный крутящий момент
1. Диапазон 0,5 – 2,6
2. Диапазон 1,25 – 7,2
3. Диапазон 3.1 - 18
4. Диапазон 7,8 - 45
Постоянная мощность
1. Площадь 9.0
2. Площадь 22.6
3. Зона 56
4. Зона 140

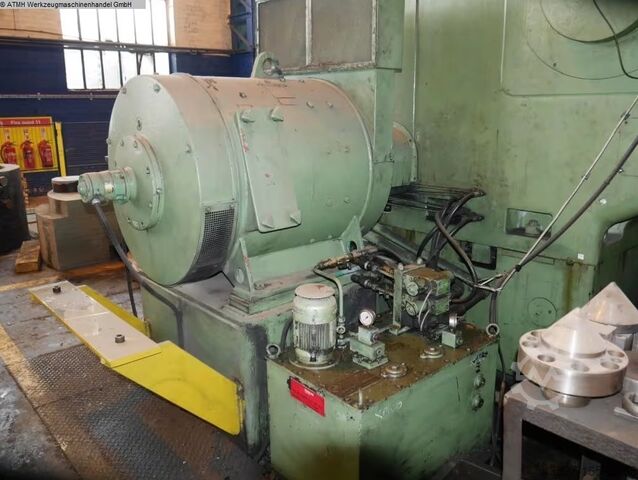

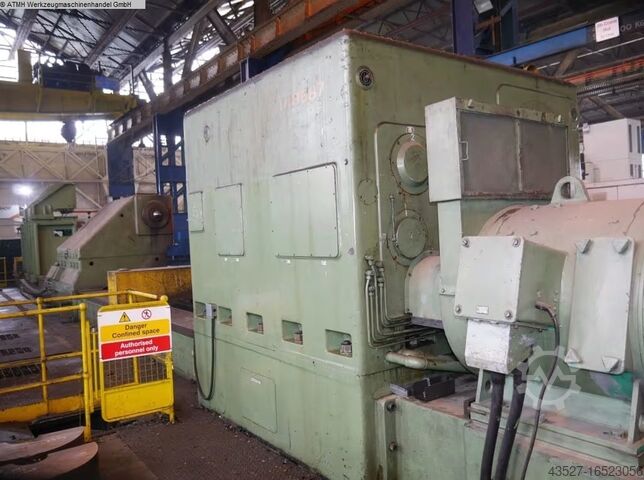

Мощность главного привода 220 л.с.
Макс. крутящий момент на забое 30 000 кгс.м
Скорость вращения ключа 5,7 об/мин
1.3 Седло
Максимально допустимая основная сила резания 30 000 кПа
Скорость подачи продольная 0,3 – 120 мм/мин
Скорость подачи поперечная 0,3 – 120 мм/мин
Скорость быстрого продольного перемещения 2000 мм/мин
Скорость быстрого перемещения поперечная 1000 мм/мин
Максимальная глубина копирования 500 мм
Максимальная длина держателя инструмента, измеренная от переднего края
поперечный суппорт к переднему краю
Держатель инструмента 700 мм
Держатель инструмента – ширина 60 мм
35 мм
Высота реза инструментальных узлов 60 мм
Высота реза хвостовика, расположенного на зажимном столе
100 мм
Ход верхнего резцедержателя 820 мм

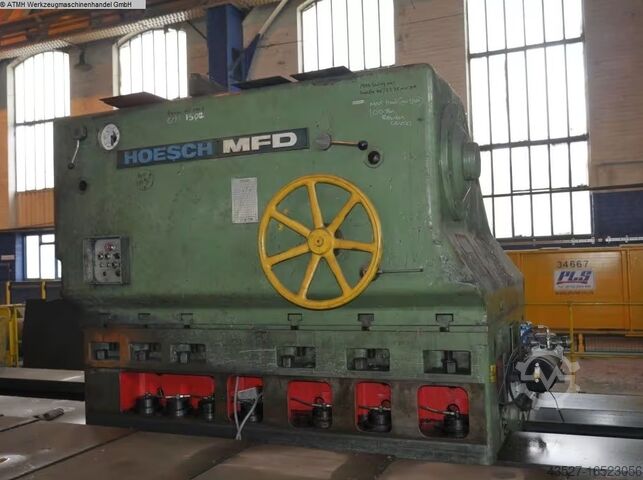

1.4 задняя бабка
Диаметр цилиндра задней бабки 580 мм
Регулировка цилиндра 150 мм
Угол мертвой точки 80 °
Скорость быстрого перемещения 2000 мм/мин
Скорость позиционирования 500 мм/мин
1.5 Устойчивый
Диапазон зажима 350 – 900 мм
Нагрузка 50 000 кп
