Токарный станок с ЧПУ Hankook 9NC x 5000 (Year 2012)

Описание

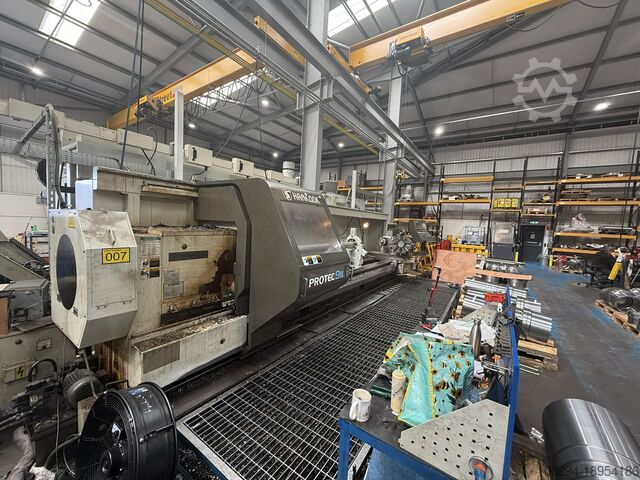

Токарный станок с ЧПУ Hankook Protec 9NC x 5000 с управлением Fanuc 32i и большим отверстием шпинделя.
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТАНКА
 Тяжелая цельная чугунная станина
 Сверхпрочные закаленные и шлифованные цельные направляющие
 Двухступенчатое ручное переключение передач
 Сверхпрочная задняя бабка
МОЩНОСТЬ СТАНКА
Ø поворота над станиной 950 мм
Ø поворота над кареткой 630 мм
Размер патрона диам. Ø 32”
Расстояние между центрами 5000 мм
Грузоподъемность между центрами 5000 кг
ШПИНДЕЛЬ
Скорость 2 -630 об/мин
Отверстие шпинделя Ø 254 мм
Торец шпинделя A2-15”
Диапазон скоростей Ручной 2 шага
Центральный конус MT #6
Салазки резцедержателя Автоматический V8
Размер инструмента 32 x 32 мм
Перемещение по оси X 535 мм
Перемещение по оси Z 4845 мм
Скорость перемещения по оси X 4 м/мин
Скорость перемещения по оси Z 6 м/мин
ЗАДНЯЯ БАБКА

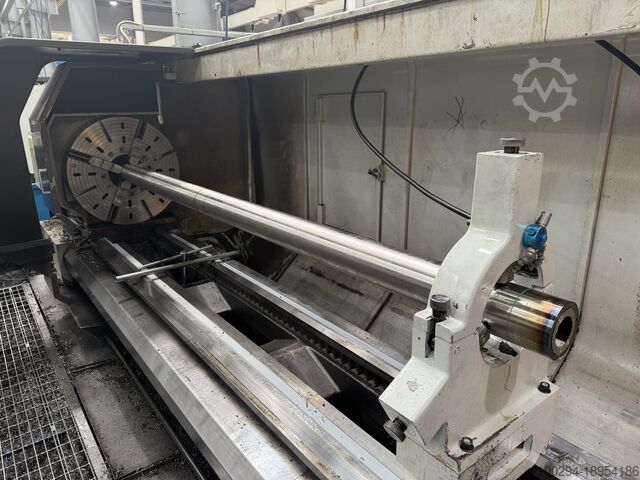

Диаметр пиноли Ø 180 мм
Конус шпинделя MT #6
Макс. перемещение пиноли 250 мм
СТАНИНА
Ширина 630 мм
Длина 6715 мм
ДВИГАТЕЛИ
Шпиндель 30/37 кВт
Подача X 1,8 кВт
Z 4,2 кВт
ИСТОЧНИК ПИТАНИЯ
Электропитание 415 В, 3 фазы, 50 Гц
РАЗМЕРЫ И ВЕС
Длина 7470 мм
Ширина 2205 мм
Высота 1890 мм
Вес 10280 кг
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ СТАНКА

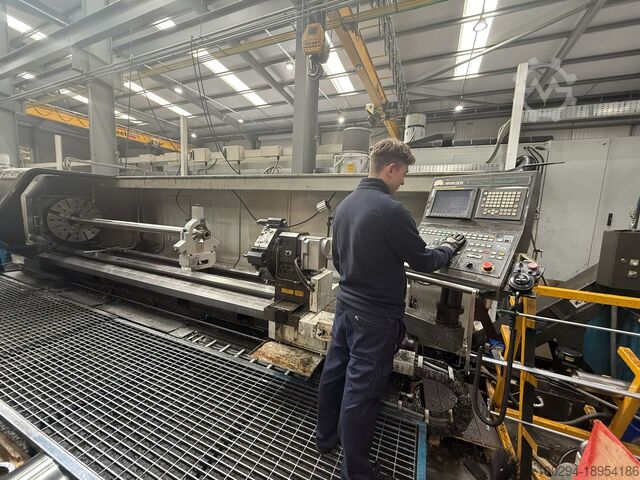

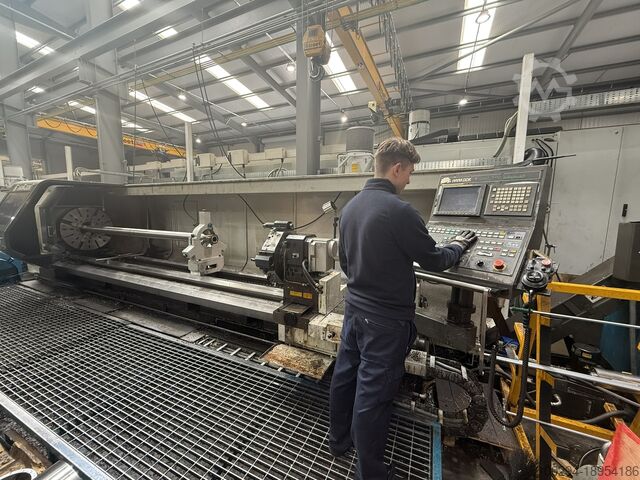

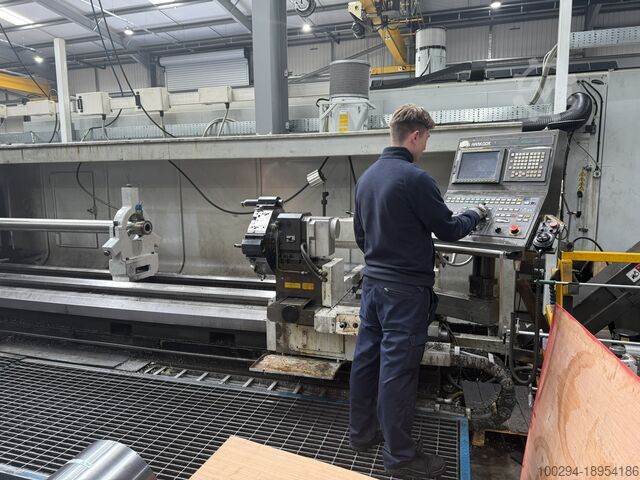

• Контроллер ЧПУ Fanuc 32i-A • Центр MT #6
• 4-кулачковый независимый патрон • Автоматическое смещение шпинделя
• Встроенный приводной шпиндель задней бабки
• Система охлаждения • 2-скоростной шпиндель задней бабки
• Рабочее освещение • Главный приводной двигатель и электрооборудование
• Центральная втулка • Крышка патрона
Полный задний защитный кожух 5000 между центрами
4-кулачковый независимый патрон и фланец Φ32" (отверстие Ø254 мм)
4-кулачковый независимый патрон и фланец Φ32" (отверстие Ø254 мм)

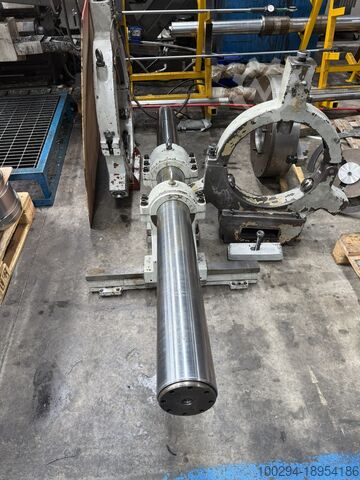

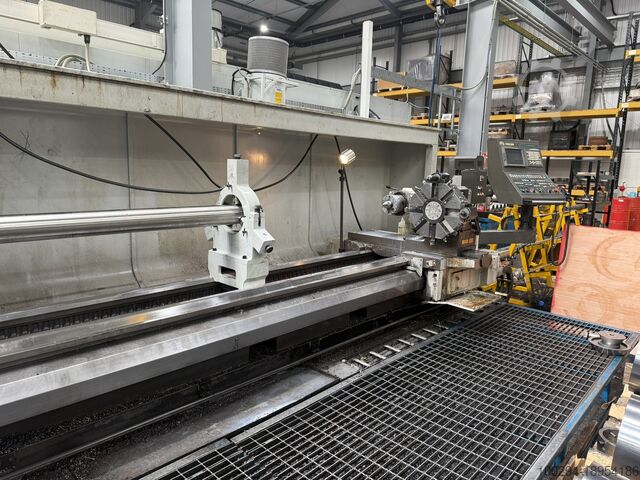

Неподвижный люнет (роликовая кулачка) Φ250 мм - Φ450 мм
Неподвижный люнет (роликовая кулачка) Φ450 мм - Φ650 мм
Bdsc R Nc Ifewcq Tmenod
Подвижный центр MT #6

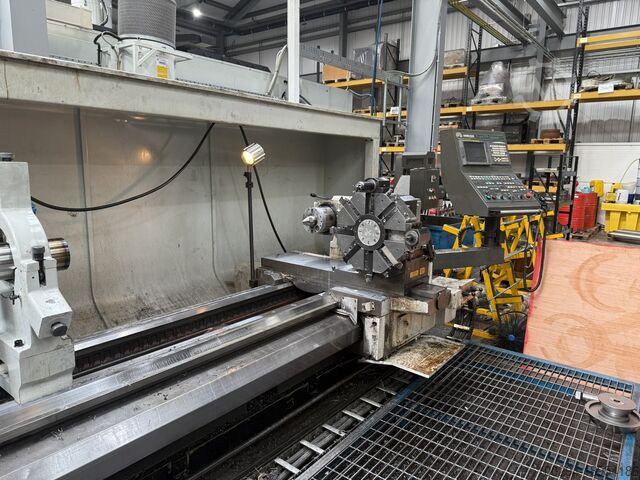

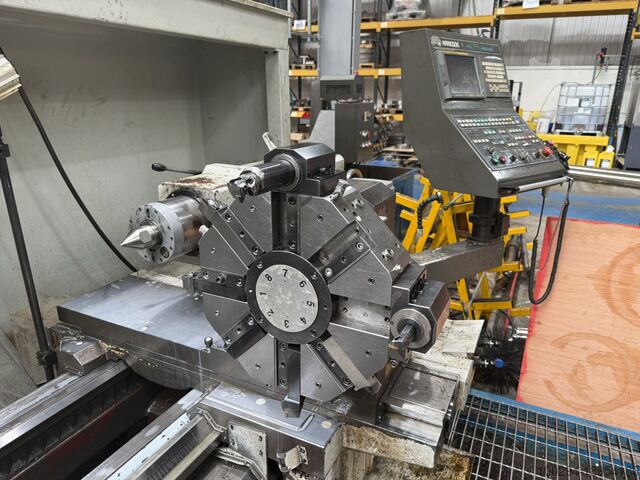

Автоматическая индексная револьверная головка электрическая V8 вместо ручной H-4
3 держателя инструмента для внешнего диаметра
3 держателя расточного инструмента Φ63 мм
2 держателя торцевого инструмента
Устройство расточного прутка Ø 150 мм (пруток исключен)
Трансформатор стружки 5000 мм
Спецификация трансформатора CE
Модернизация двигателя шпинделя 30/37 кВт
Вариант Fanuc A (подробнее см. ниже)
1-я ориентация шпинделя Динамический графический дисплей Непрерывный Threading
Пользовательский макрос B Расширенная программа редактирования деталей Ленточная память 320M
Руководство по переводу дюймов в метры i Воспроизведение
Программируемый ввод данных Часы работы и счетчик деталей Смещения инструмента 32 пары
Графическая функция нарезания резьбы с переменным шагом Позиционирование шпинделя
Перезапуск программы Внешний ввод данных
