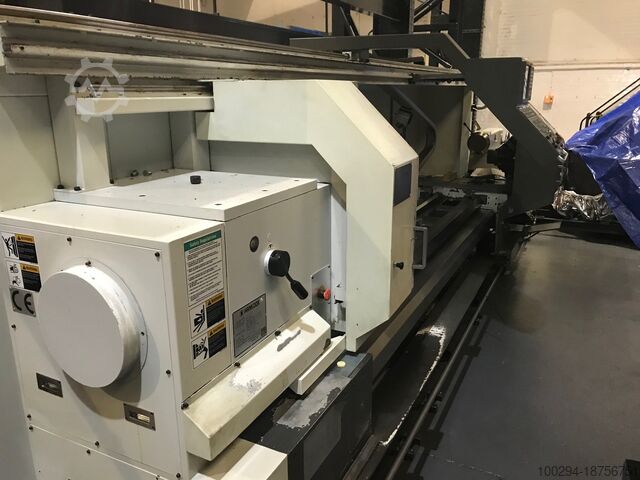

Токарный станок с ЧПУ Hankook 7NB x 4000

Описание

Использованный токарный станок Hankook модели 7NB x 4000 с 2 осями ЧПУ
Год выпуска: 2010,
серийный номер: 41L09117
Производитель: Hankook
Страна происхождения: Южная Корея
Модель: Protec 7NB x 4000 мм
Описание типа станка: 2-осевой токарный центр с ЧПУ с горизонтальной станиной
Управление ЧПУ: Fanuc 21- iT с MG-i
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТАНКА
 Тяжелая чугунная конструкция
 Сверхпрочные закаленные и шлифованные цельные направляющие
 Большое отверстие шпинделя
 Полноразмерный задний щиток от стружки
 Автоматическая смазка всех критических зон
МОЩНОСТЬ СТАНКА
Поворот над станиной Ø 750 мм
Поворот над кареткой Ø 480 мм
Макс. диаметр обточки Ø 750 мм
Расстояние между центрами 4000 мм
Грузоподъемность 3000 кг
ШПИНДЕЛЬ
Отверстие шпинделя Ø 176 мм
Нос A2-11
Конус центра шпинделя MT #6
Скорость вращения шпинделя 3–1000 об/мин
Диапазон скоростей вращения шпинделя Ручной 2-ступенчатый

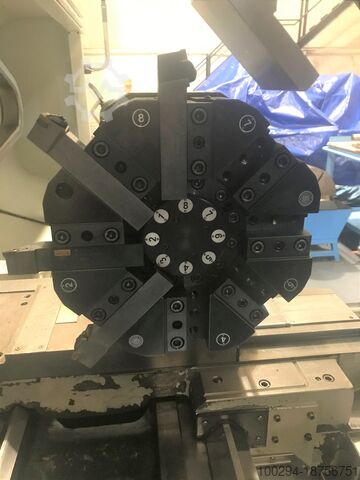

АВТОМАТИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА V8
Количество инструментов 8
Диаметр держателя Ø 60 мм
Механизм Электрический
ПОДАЧИ
Ускоренный ход X 3 м/мин
Z 6 м/мин
Перемещение X 425 мм
Z 2070 мм

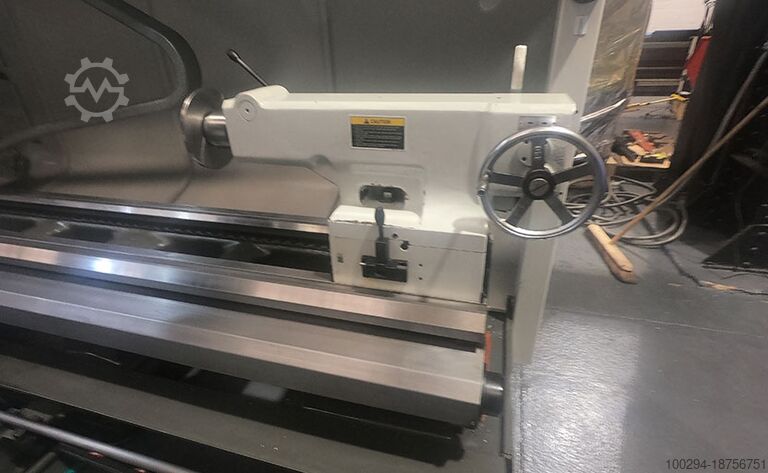

ЗАДНЯЯ БАБКА
Конус/диаметр MT #6
Диаметр пиноли Ø 112 мм
Макс. Ход пиноли 200 мм
ДВИГАТЕЛИ
Bsc R Nc Ifev Rqftsnodd
Шпиндель 15/18 кВт
Ось X 1,2 кВт
Ось Z 3 кВт
ВЕС
Вес 5520 кг
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ СТАНКА
• Система ЧПУ • Одна передняя дверь
• Система охлаждения • Фундаментные болты и вкладыши
• Рабочее освещение • Рабочее освещение
• Центральная втулка MT #6 x конус 1/10 • Ящик для инструментов
• Центр MT #6 • Полноразмерное заднее ограждение
• Подвижный центр MT #6
СТАНДАРТНЫЕ ОПЦИИ СТАНКА
• Fanuc 21-iT • Трансформатор на 415 В, 3 фазы, 50 Гц
HANKOOK 7NB x 4000 мм с Fanuc 21-iTB
Модифицированное ограждение для длинных расточных оправок
20-дюймовый патрон
Неподвижный люнет 50 - 250 мм
Неподвижный люнет 250 - 450 мм
Автоматическая 8-позиционная револьверная головка Algra
Приспособление для расточной оправки диаметром 100 мм
Держатель расточной оправки диаметром 60 мм (1 шт.)
Преобразование дюймов в метрические единицы
Пользовательский макрос B
Дополнительный пропуск блока
Система G-кода B/C
Программируемый ввод данных
Вывод фактической скорости шпинделя
Смещения инструмента 32 пары
Расширенное редактирование программы детали
Руководство по эксплуатации i
Управление внешним устройством ввода-вывода
Внешний ввод данных
Высокий пропуск
ВКЛЮЧЕНЫ ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
• Специальный вращающийся центр (TBC)
• Съемный рычаг настройки инструмента Marposs TT30
• Короткий транспортер стружки LNS и поддоны для СОЖ/стружки
• Амортизированный/настроенный расточный брус Sandvik диаметром 100 мм x длина 1500 мм поставляется с насадкой для сверления.
• Фильтрация Filtermist
• Дополнительная защита двери.
