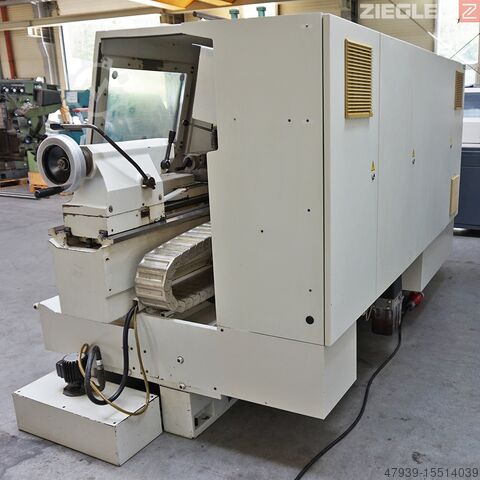

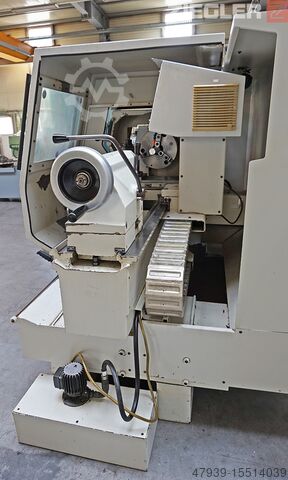

Токарный станок с ЧПУ WEILER E50/1

Описание

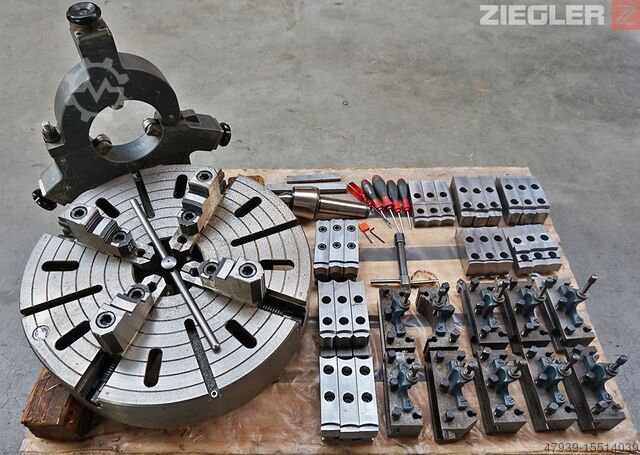

- 4-кулачковый торцевой патрон Ø 550 мм

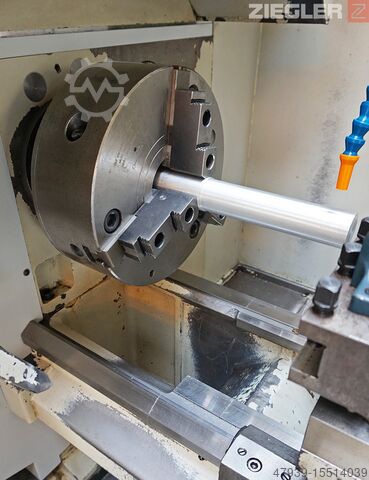

- 3-кулачковый токарный патрон Ø 310 мм, включая 4 комплекта жестких нижних губок, 1 комплект жестких верхних губок, 8 комплектов мягких верхних губок
- Фиксированный упор
- вращающаяся центральная точка MK5

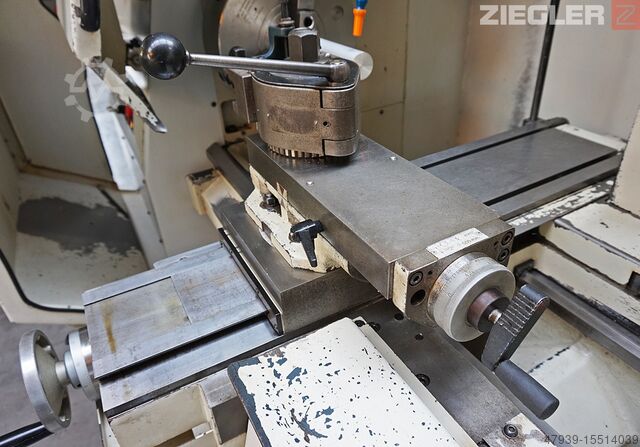

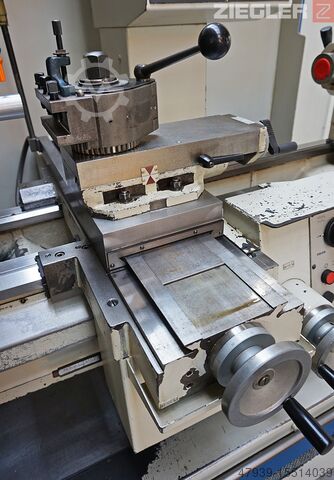

- Быстросменный держатель Mulifix B, включая 10 держателей инструмента
- Время включения 32582 ч
- Год выпуска 1997
- вкл. руководство по эксплуатации и техническую документацию
Технические данные:
Рабочий диапазон:
- Межцентровое расстояние: 1000 мм
- Высота центра: 280 мм
- Диаметр окружности над станиной: 570 мм
- Окружной диаметр над направляющими: 340 мм
- Ширина станины: 350 мм
- Скользящее движение облицовочного полоза: 340 мм
- Движение верхней опоры: 140 мм
- Длина шибера: 700 мм
- Ширина полозьев: 220 мм
- Длина направляющих салазок станины: 560 мм
- Сечение токарного резца (высота/ширина): 32 x 25 мм
Токарный шпиндель:
- Шпиндельная бабка по DIN 55027: размер 8
- Диаметр шпинделя в переднем подшипнике: 100 мм
- Отверстие шпинделя: 66 мм
- Внутренний конус главного шпинделя: метрический 70
Главный привод:
- Мощность привода 60% / 100% ED: 15 / 11 кВт
- Макс. Крутящий момент на поворотном шпинделе: 1600 Нм
- Общий диапазон частоты вращения: 1 - 2500 об/мин
- Диапазон скоростей I ступени редуктора: 1 - 625 об/мин
- Диапазон скоростей II ступени: 4 - 2500 об/мин
Привод подачи:
- Тип: Трехфазные сервоприводы
- Диапазон продольной и плоской подачи: 0 - 10 мм/об.
- Усилие подачи в продольном направлении: 9000 Н
- Усилие подачи в плоскости: 7000 Н
- Скорость подачи в продольном/плоскостном направлении: 7 / 3,5 м/мин
Хвостовая бабка:
- Диаметр пиноли: 70 мм
Bocsr Hrq Ds R Nc Ifnedd
- Ход пиноли: 160 мм
- Внутренний конус пиноли: MK5
Диапазон нарезания резьбы:
- Метрическая резьба: 0,1 - 250 мм
- Дюймовая резьба: 1/4 - 56 G/1"
- Модульная резьба: 0,125 - 28
- Резьба DP: 1 - 224
Размеры станка:
- Габариты ШхГхД: 2850 x 1750 x 1815 мм
- Вес станка: 2950 кг
