Токарный станок с ЧПУ Optimum S600M

Описание

Станок находится на экспозиции. Токарный станок с ЧПУ Optiturn Premium напрямую от производителя.
S600M – премиальный токарный станок с ЧПУ OPTIMUM, оснащённый системой управления Siemens SINUMERIK 828D PPU 290 с сенсорной панелью. Отличается высокой производительностью, скоростью, точностью и длительным сроком службы.
• Тяжёлая конструкция

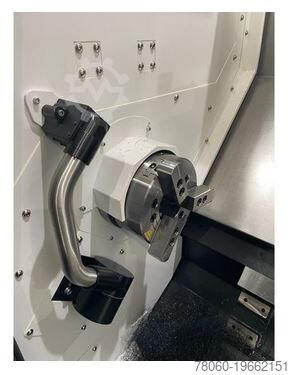

• Рычаг измерения Renishaw для ручного измерения инструмента
• Шарико-винтовая передача с повышенной точностью, жёсткостью и термостабильностью
• Серводвигатели Siemens по всем осям
• Все серводвигатели с интегрированными энкодерами для максимальной точности
• Станина с наклоном 45° для больших проходных диаметров
• Гидравлический трёхкулачковый патрон Ø 200 мм
• Револьверный инструментальный блок Sauter VDI 40 на 8 позиций с приводным инструментом
• Закалённые и высокоточно шлифованные шарико-винтовые пары для быстрого перемещения по всем осям

• Устройство для ручного измерения инструмента
• Задняя бабка с гидравлической пинолью
• Теплообменник
• Портативное электронное маховичковое колесо с кнопкой подтверждения и аварийной остановкой значительно упрощает наладку программ
Djc Ed Ddow Ebmiocowb
• Стружкоуборочный транспортер ленточного типа
• Рабочая лампа для полной освещенности рабочей зоны
• Охлаждающее устройство с пистолетом для очистки
Линейные направляющие
• Максимальная статическая и динамическая жёсткость
• Высокая точность позиционирования
• Лёгкость и отсутствие люфта при перемещении

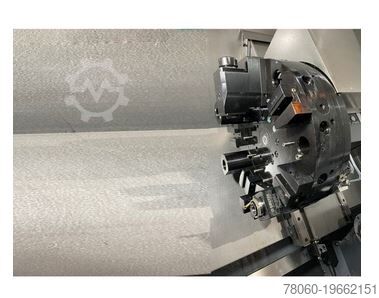

• Гидравлический револьвер VDI 40
• Привод на всех 12 станциях осуществляется интегрированным мотором, рассчитанным на скорость до 4000 мин⁻¹

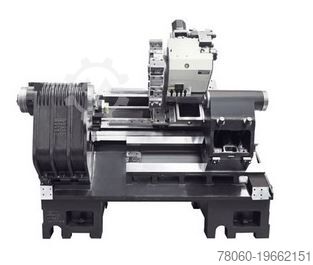

Станина станка
• Сильно ребристая
• Наклон 45 градусов
• Высокая жёсткость и долговечность
• Облегчённое удаление стружки
SAFETY Integrated
Комплексный пакет
• Safety Integrated
• Распознавание и обработка остаточного материала
• Программирование рабочих шагов ShopMill
• Управление сетевым диском
• 3D-симуляция
• Протоколирование
Дополнительный пакет SIEMENS OSS Plus
• 12 месяцев; арт. № 3589020
• 24 месяца; арт. № 3589021
• 36 месяцев; арт. № 3589022
• Габариты и вес
Длина прибл. 4570 мм
Ширина/глубина прибл. 1845 мм
Высота прибл. 1955 мм
Масса прибл. 4200 кг
Рабочие зоны
Диаметр патрона – 320 мм
Длина обработки – 475 мм
Максимальный диаметр над станиной – 570 мм
Максимальный диаметр над суппортом – 400 мм
Ось C
Угловая точность – 51''
Повторяемость – 20''
Крутящий момент двигателя
Ось X – 11 Н·м
Ось Z – 11 Н·м
Диапазон оборотов – 30–4000 мин⁻¹
Скорость быстрого позиционирования
Ось X – 24 м/мин
Ось Z – 30 м/мин

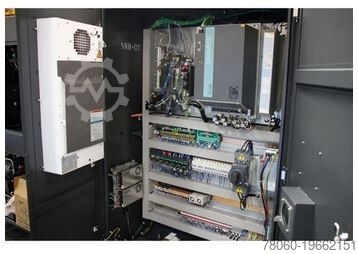

Электрические параметры
Рабочее напряжение – 400 В
Частота сети – 50 Гц
Электроподключение
Общая потребляемая мощность – 40 кВА
Точность
Повторяемость – ±0,002 мм
Точность позиционирования – ±0,004 мм
Диаметр пропускного отверстия патрона – 51 мм
Станина с наклоном 45°

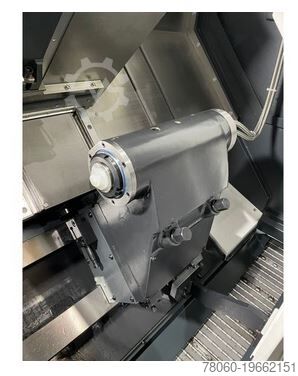

Задняя бабка
Конус приемника – MK 5
Ход пиноли – 100 мм
Диаметр пиноли – 100 мм
Управление ходом пиноли – гидравлическое
Шпиндель
Посадка шпинделя – DIN ISO 702-1 № 6
Гидравлический патрон основной шпиндель – 200 мм
Конус шпинделя – A2-6
Проходное отверстие главного шпинделя – 65 мм
Перемещения
Ось X – 235 мм
Ось Z – 530 мм
Вертикальный шпиндель
Мощность главного двигателя S1 – 11 кВт
Мощность главного двигателя S6-30% – 22 кВт
Крутящий момент главного двигателя – 70 Н·м
Главный двигатель S6-30% – 140 Н·м
Усилия подачи
Ось X – 8,4 кН
Ось Z – 5,6 кН
Инструментальный магазин
Тип – Servo VDI 40 - DIN 5480
Число инструментов – 12
Мощность привода – 4,82 кВт
Максимальная допустимая скорость на инструментальной муфте – 600
