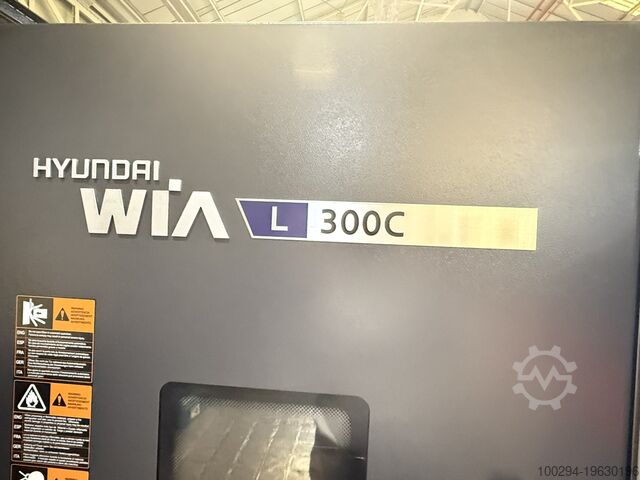

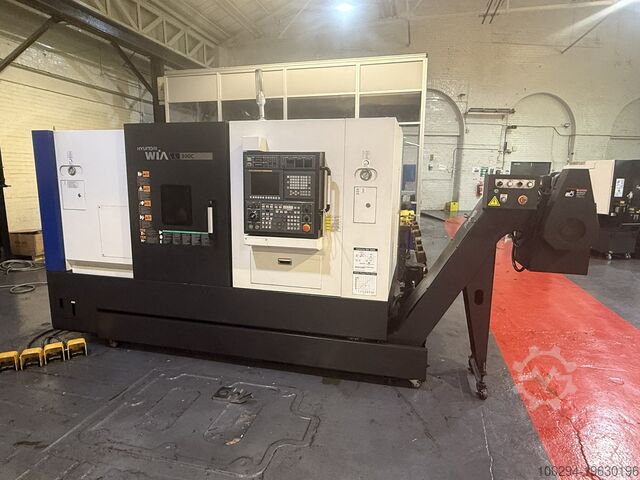

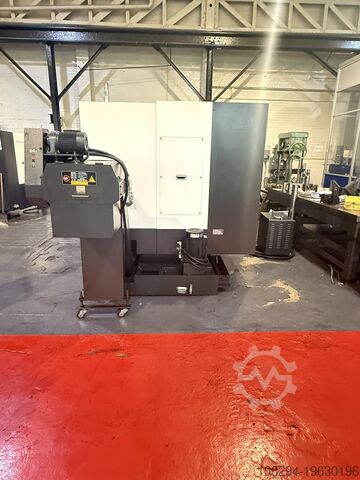

Токарный станок с ЧПУ Hyundai Wia L300C

Описание

HYUNDAI WIA МОДЕЛЬ L300C ДВУХОСЕВОЙ ТОКАРНЫЙ СТАНОК С ЧПУ НА FANUC 0i-T

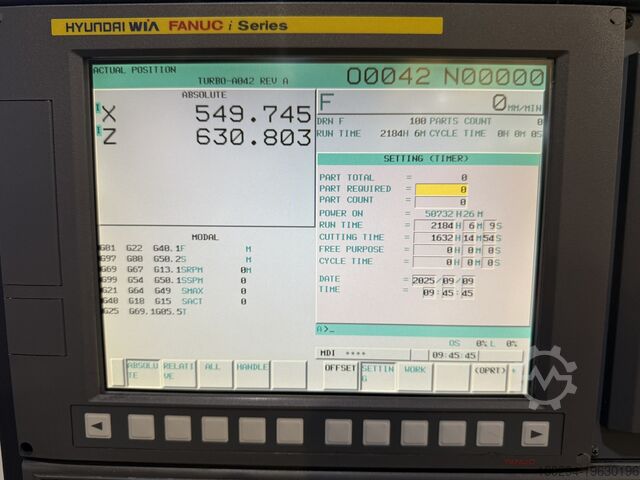

Очень малое наработанное время – 2200 час. резки

СИСТЕМА ОХЛАЖДЕНИЯ – ВЫСОКОЕ ДАВЛЕНИЕ 20 БАР
АВТОМАТИЗАЦИЯ ПОДАЧИ ЗАГОТОВОК – ИНТЕРФЕЙС ПОДАВАТЕЛЯ БАРА

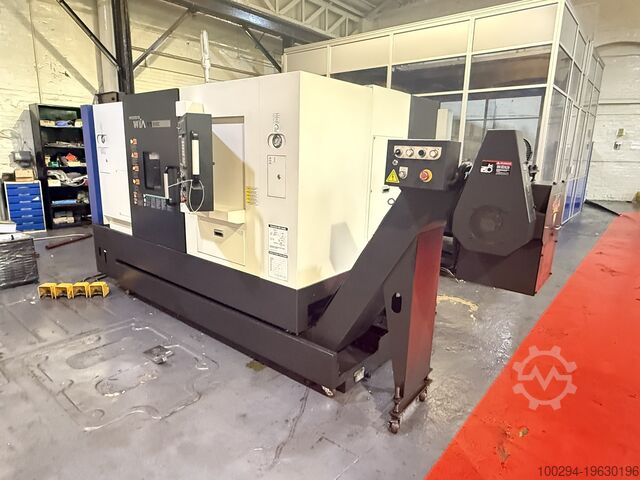

ТРАНСПОРТЕР СТРУЖКИ – БОКОВОЙ, ПЕТЛЕВОЙ

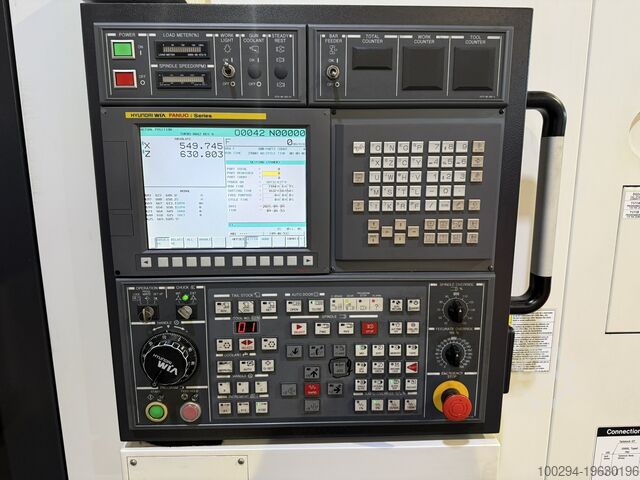

ОПЦИЯ УПРАВЛЕНИЯ ЧПУ – MANUAL GUIDE-i (NC FANUC 0i)
ПРОБНИК – БЫСТРАЯ РУЧНАЯ НАСТРОЙКА ИНСТРУМЕНТА
ТРАНСФОРМАТОР – 35 кВА и кабель

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА
• Единая жесткая станина из чугуна для высокой точности и жесткости
Djc Eow Dcdyed Ddcswb
• Главный шпиндель высокой мощности, 3 000 об/мин
• Тяжёлое точение с высокой производительностью

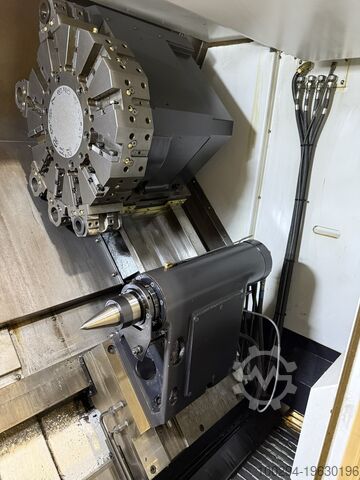

• Жесткая револьверная головка на 12 позиций
• Быстрый ход – 20 x 24 м/мин
• Закалённые и шлифованные коробчатые направляющие

ПАРАМЕТРЫ СТАНКА
Макс. диаметр обработки над станиной: Ø 750 мм
Макс. диаметр обработки над суппортом: Ø 480 мм
Макс. диаметр обработки: Ø 560 мм
Макс. длина обработки: 720 мм
Пропускная способность по прутку: Ø 90 мм

ШПИНДЕЛЬ
Размер патрона: Ø 305 мм
Диаметр отверстия шпинделя: Ø 102 мм
Скорость вращения: 3 000 об/мин
Мощность двигателя (макс./пост.): 26/22 кВт
Момент (макс./пост.): 1 098/929,7 Нм
Тип шпинделя: ремённая передача + 2-ступенчатый редуктор
Посадочная часть: A2-8

ПЕРЕМЕЩЕНИЕ
Ход по X: 335 мм
Ход по Z: 750 мм
Быстрая подача X: 20 м/мин
Быстрая подача Z: 24 м/мин
Тип салазок: коробчатые

РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструментов: 12
Размер наружного инструмента: 25 мм²
Размер внутреннего инструмента: Ø 50 мм
Время индексации: 0,3 сек/

ЗАДНИЙ ЛЮНЕТ
Конус: MT 5
Диаметр пиноли: Ø 100 мм
Ход пиноли: 120 мм
Ход по оси: 750 мм

ОБЪЁМЫ РЕЗЕРВУАРОВ
Бак охлаждающей жидкости: 220 л
Бак смазки: 1,8 л

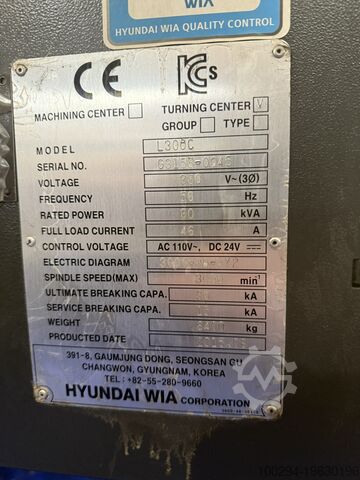

ЭЛЕКТРОПИТАНИЕ
Питание: 30 кВА
Сечение кабеля питания: более 35 мм²
Напряжение: 415 В / 50 Гц / 3 фазы

ГАБАРИТЫ СТАНКА
Занимаемая площадь (Д х Ш): 3 506 x 2 002 мм
Высота: 1 997 мм
Вес: 6 400 кг

СТАНДАРТНОЕ ОСНАЩЕНИЕ

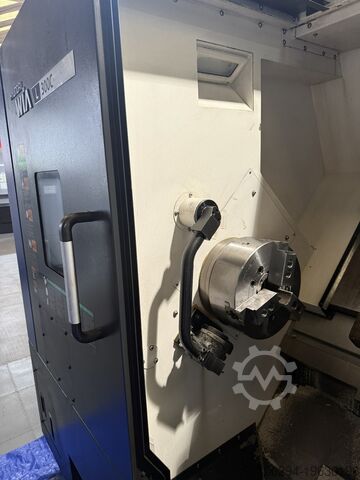

• Ø 305 мм проходной трёхкулачковый гидропатрон  • Бак охлаждающей жидкости 220 л
• Блокировка двери
• Педаль зажима патрона   • Полный защитный кожух
• Задний люнет типа «пиноль»  • Сигнальная лампа
• Стандартный вращающийся центр
• Быстрый установщик инструмента • Опоры для установки/выравнивания
• Эксплуатационная документация • Электрические и механические схемы
