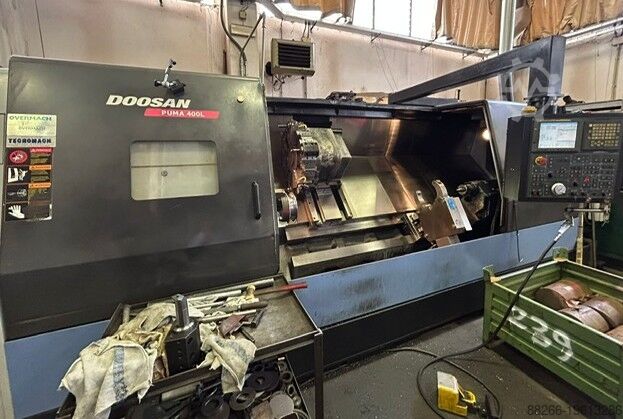

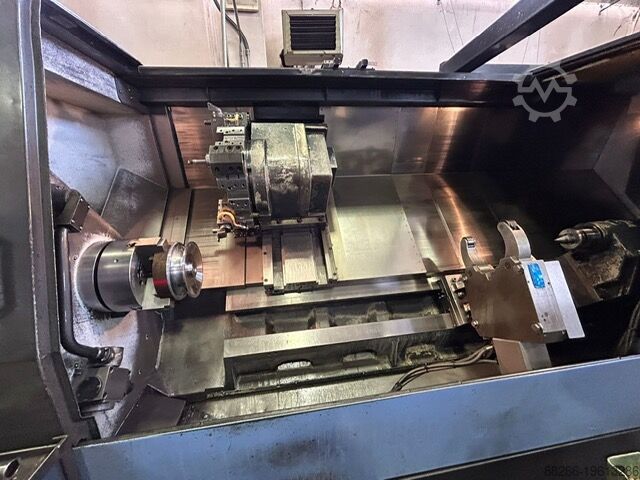

Токарный станок с ЧПУ DOOSAN PUMA 400 LA

Описание

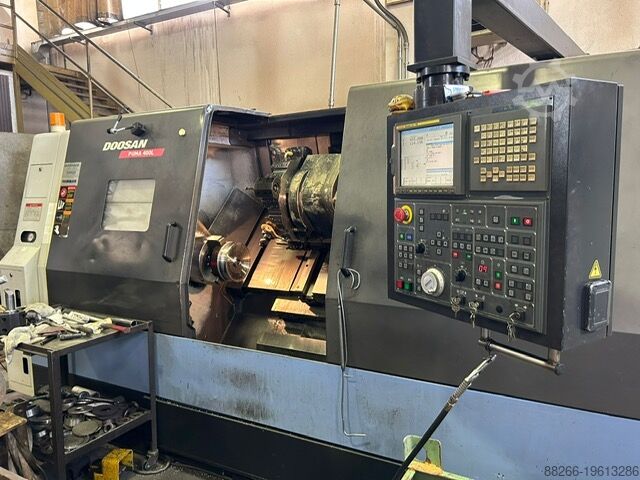

CNC Fanuc 21i-TB

Конструкция
Наклонная станина из литой стали, угол наклона — 45°
Призматические направляющие и контринаправляющие с антифрикционным покрытием
Масса (примерно): 10 500 кг

Шпиндель
Посадка шпинделя: ASA A2-8

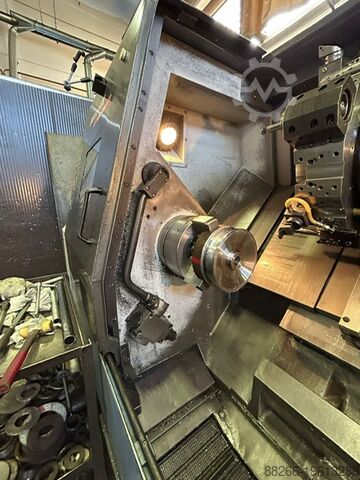

Гидравлический самоцентрирующий патрон на 3 кулачка, диаметр 305 мм
Комплект мягких кулачков и комплект закалённых реверсивных кулачков
Бесступенчатая регулировка скорости шпинделя: 30–3000 мин⁻¹
Диапазоны скоростей с автоматическим переключением: 2
Мощность основного двигателя шпинделя (постоянная/30 мин.): 22/26 кВт
Максимальная мощность доступна на: 251 мин⁻¹
Максимальный крутящий момент двигателя шпинделя (постоянная/30 мин.): 837/989 Нм
Диаметр переднего подшипника: 160 мм
Диаметр отверстия шпинделя: 102 мм
Внутренний диаметр тяги: 91 мм

Ходы
Ход по оси X: 362 мм
Ход по оси Z: 2 155 мм
Djcsw Avxho Ed Ddcjwb
Токарный станок с ЧПУ, 2 оси

Подачи
Быстрая подача X/Z: 16/18 м/мин
Рабочая подача X/Z при линейной интерполяции (макс.): 500/500 мм/об
Диаметр шарико-винтовых пар X/Z: 40/50 мм

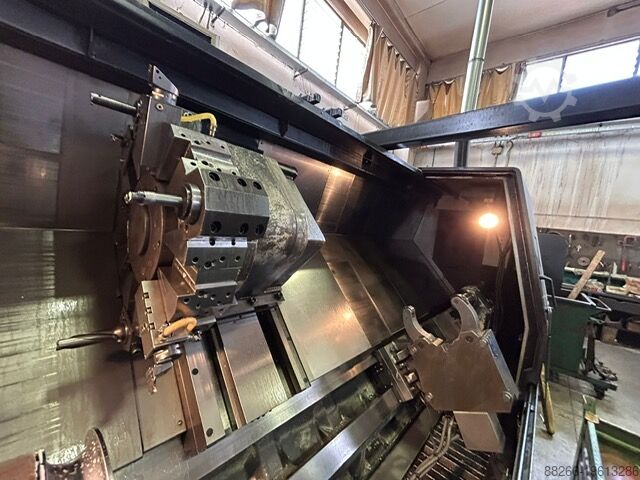

Револьверная головка
Двухнаправленная автоматическая револьверная головка с гидравлическим зажимом
Количество позиций револьверной головки: 12
Время переключения (1 позиция): 0,9 сек
Диаметр соединительного диска: 320 мм
Размеры державки для наружного/расточного инструмента: 32х32/Ø60 мм

Задняя бабка
Задняя бабка с автоматическим циклом (автоматическое соединение с суппортом)
Пиноль задней бабки с автоматическим циклом
Поворотный центр встроен в пиноль, конус Морзе 5
Диаметр/ход пиноли: Ø120/120 мм
Усилие подачи (давление 40 бар): 1 456 кг

Возможности
Максимальный диаметр обработки над станиной: 770 мм
Максимальный диаметр обработки над суппортом: 590 мм
Максимальный обрабатываемый диаметр над станиной: 550 мм
Максимальная длина обработки между центрами: 2 129 мм
Максимальный диаметр обработки прутка: 90 мм
Максимальный допустимый вес заготовки на вылете (с учетом массы патрона 55 кг): 400 кг
Максимальная допустимая масса при использовании задней бабки (патрон: 55 кг): 1 600 кг

Стандартное оборудование
• Автоматический люнет Morari, диаметр 250 мм
• Автоматическая система измерения инструмента с опусканием/подъемом (кнопка + M-код)
• Автоматическая система охлаждения высокого давления: 6 бар
• Ёмкость для охлаждающей жидкости, объём: 370 л

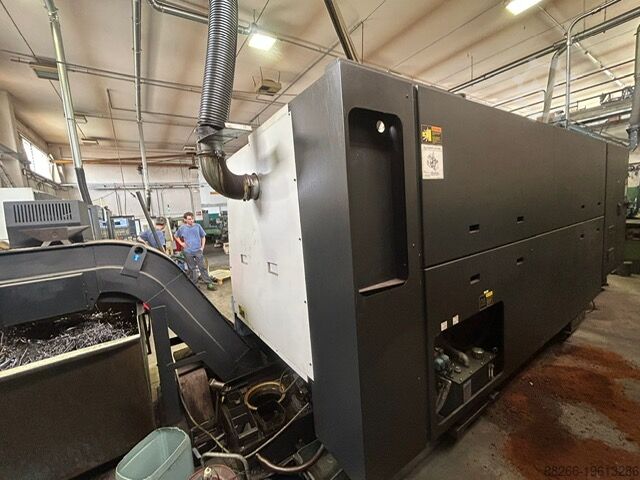

• Ленточный транспортер для стружки с выводом вправо
• Гидростанция с охлаждением для подачи рабочих жидкостей
• Автоматическая система смазки
• Электрошкаф на станке со встроенным теплообменником
• Сигнальная лампа окончания цикла (3 цвета)
• Галогенная лампа для освещения рабочей зоны
• Трансформатор
• Оборудование для монтажа
• Ящик с инструментом и необходимыми запасными частями (например, предохранители)
• Руководство по эксплуатации и сертификат испытания
• Декларация о соответствии CE
