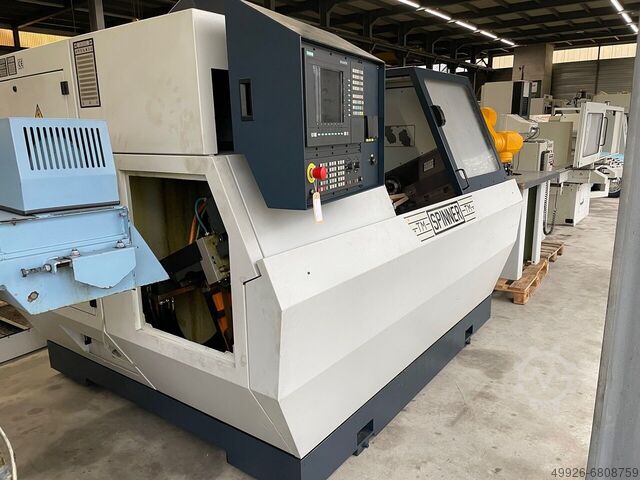

РОТАЦИОННЫЙ ЦЕНТР С ЧПУ Spinner TM

Описание

Происхождение производства CE - Германия
Напряжение 400 В
Вес нетто 7500 кг
Размеры 2,9 x 2,3 x 2,3 м.
29731 hd - работа 4500 hd.
ТЕХНИЧЕСКИЕ ДАННЫЕ
AXIS
Максимальное перемещение по оси X 400 мм
Максимальное перемещение по оси Y 300 мм
Максимальное перемещение по оси Z1 475 мм
Максимальное перемещение по оси Z2 475 мм
Угловое положение оси B 0.0001 - 360
Угловое положение C1/C2-оси 0,0001 - 360°
РАБОТА
Наибольший кубический размер 80x80x80 мм
Максимальный вес 5 кг

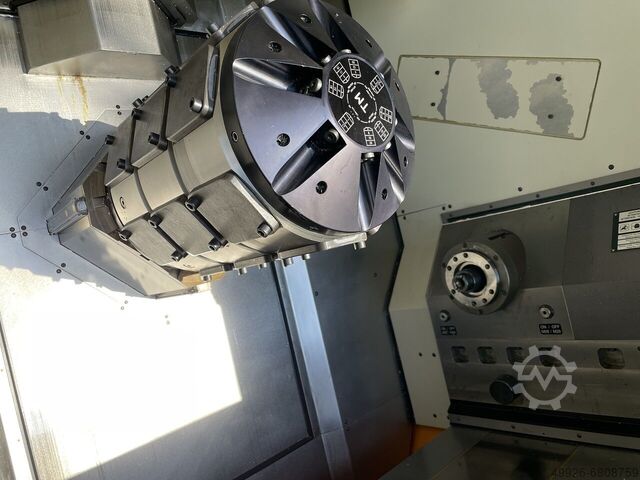

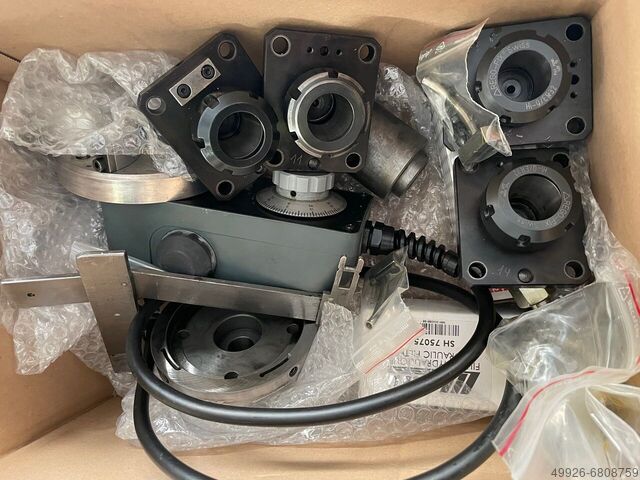

ГОЛОВКА РЕВОЛЬВЕРА
Количество позиций 24
Количество контролируемых позиций 18
Количество фиксированных позиций 6
Dec Ed Ddsht Hg Docswb

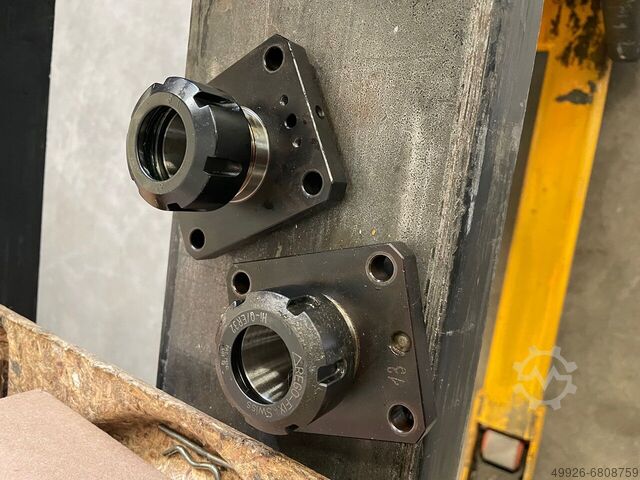

Самый большой держатель инструмента (круглый) Ø 20 мм
Самый большой держатель инструмента (квадратный) 16x16 мм (20x20)
Наибольшая траектория движения револьверной головки над наконечником инструмента
наконечник 500 мм
Скорость вращения инструмента 1-9000 мин-1
СПИНДЛ
Максимальная скорость 6000 мин-1
Наибольший диаметр прутка Ø 42 мм
Максимальное натяжение патрона 140 мм
БАРНОЕ МАШИНОСТРОЕНИЕ
Наибольшая длина прутка для подачи прутка 1000 мм
Наибольший размер заготовки для пруткового захвата Ø42 x длина 100 мм
Наибольший диаметр клещевого захвата 42 мм
Сила натяжения и сжатия зажимного цилиндра 20000N
ПИТАТЕЛЬНАЯ СИЛА
Усилие подачи по оси X прибл. 895 даН
Усилие подачи по оси Y прибл. 895 даН
Усилие подачи по оси Z1 прибл. 895 даН
Усилие подачи по оси Z2 прибл. 895 даН
Быстрое перемещение по осям X/Y/Z 20 м/мин
Крутящий момент двигателя управления инструментом 2,4 Нм
Шпиндель S1 / Шпиндель S2 70Nm

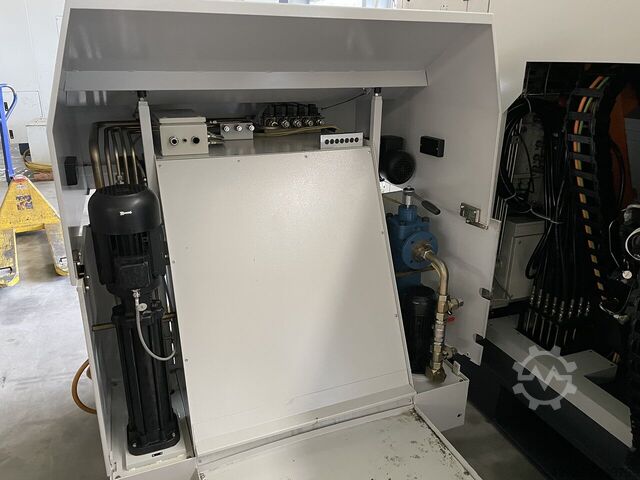

ОХЛАЖДЕНИЕ (валентное число)
Производительность погружного насоса в транспортере стружки прибл. 10 л/мин при 4,5 бар
80 л/мин 3,2 бар
150 л/мин 0,7 b
[...]
