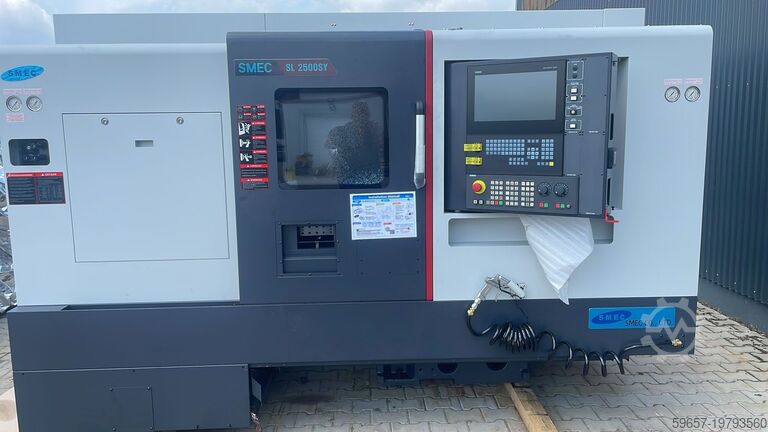

Токарный станок с ЧПУ SMEC SL 2500 ASY SMEC SL 2500 ASY

Описание

ЧПУ токарный станок
Производитель: SMEC
Модель станка: SL 2500 ASY
Система управления: Siemens 828 D
Год выпуска: 2024 — демонстрационный образец

ТЕХНИЧЕСКИЕ ДАННЫЕ

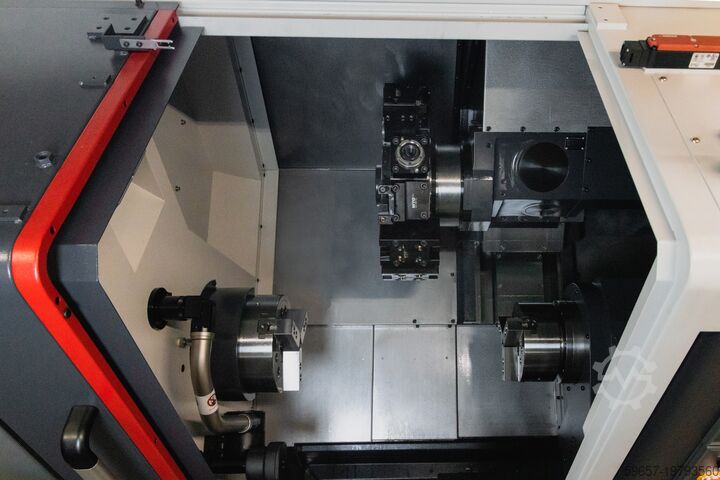

Рабочая зона
- Макс. диаметр обработки: (мм) 360
- Макс. длина обработки: (мм) 490
- Диаметр перекрытия над станиной: (мм) 650
- Диаметр перекрытия над суппортом: (мм) 540
Ходы
- Ось X: (мм) 235
- Ось Z: (мм) 580
- Ось Y: (мм) 100 (±50)
- Ось B: (мм) 580

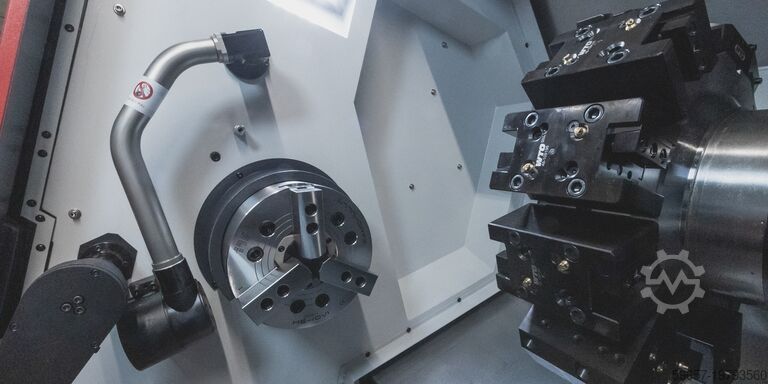

Главный шпиндель
- Диаметр патрона: (мм) 210 (8")
- Тип шпиндельной головки: A2-6
- Макс. диаметр прутка: (мм) 68
- Диаметр отверстия шпинделя: (мм) 78
- Мощность привода: (кВт) 10,5/19,95
- Макс. крутящий момент: (Нм) 443,7 / S6 15%
- Макс. скорость вращения: (об/мин) 4.000
Dwjcsw Rby Ee Ed Ddceb
Контршпиндель
- Диаметр патрона: (мм) 175 (6")
- Внутренний диаметр шпиндельного подшипника: (мм) 90
- Макс. диаметр прутка: (мм) 36
- Диаметр отверстия шпинделя: (мм) 45
- Мощность привода: (кВт) 7,5
- Макс. крутящий момент: (Нм) 67,9 / S6 15%
- Макс. скорость вращения: (об/мин) 6.000

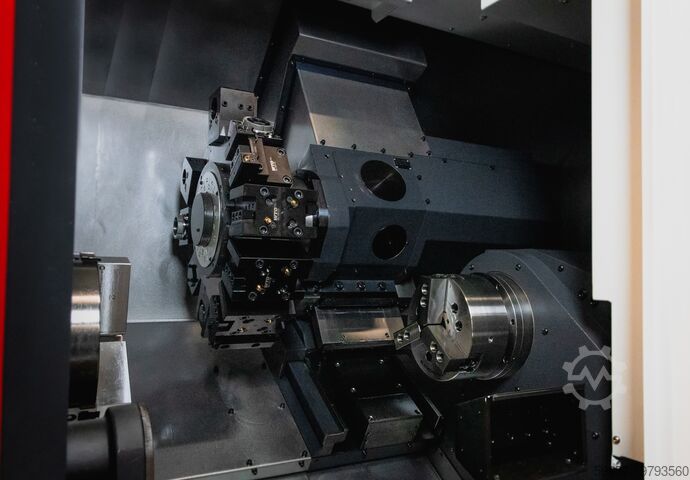

Инструментальная револьверная головка
- Количество приводных инструментальных позиций: 12
- Тип крепления инструмента: BMT65
- Мощность привода приводного инструмента: (кВт) 5,5/8,3
- Макс. скорость вращения приводного инструмента: (об/мин) 5.000
- Макс. крутящий момент: (Нм) 57,3
- Время переключения позиция/позиция: (сек.) 0,2
- Точность позиционирования: (мм) ±0,003

ОСНАЩЕНИЕ
+ ЧПУ: Siemens SINUMERIK 828D с OPERATE + PPU290 (сенсорный экран)
+ Плоскостные направляющие по всем осям
+ Система подачи СОЖ с давлением 10 бар, включая пистолет для СОЖ
+ Маслоотделитель с бесконечной лентой
+ Сигнальная лампа (3 цвета)
+ LED-освещение рабочей зоны
+ Интерфейс для подключения прутковых автоматов
+ Транспортер стружки, выгрузка вправо
+ Выброс детали на контршпинделе, включая охлаждение через шпиндель
+ Продувка патрона на главном шпинделе
+ Ловитель деталей с приемным ящиком
+ Автоматическая измерительная рука
+ Расширенные функции управления
+ DXF-ридер
+ 3-кулачковый силовой патрон Ø210 мм (8")
+ 3-кулачковый силовой патрон Ø175 мм (6")

ГАБАРИТЫ / ВЕС
Д x Ш x В: (мм) 3.643 (4.667) x 2.030 x 2.085
Высота: (мм) 2.085

Возможны изменения технических данных и ошибок.
