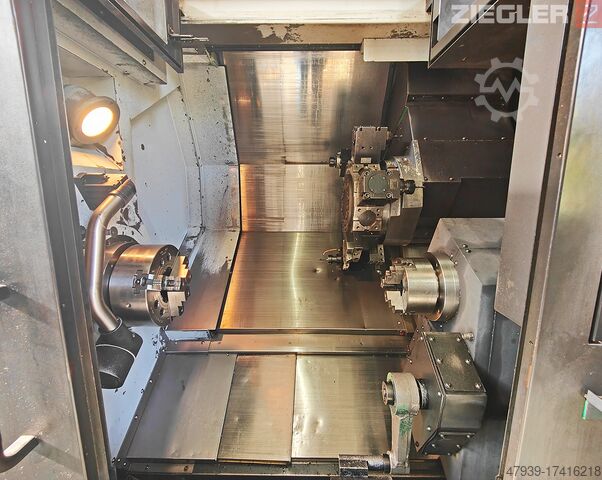

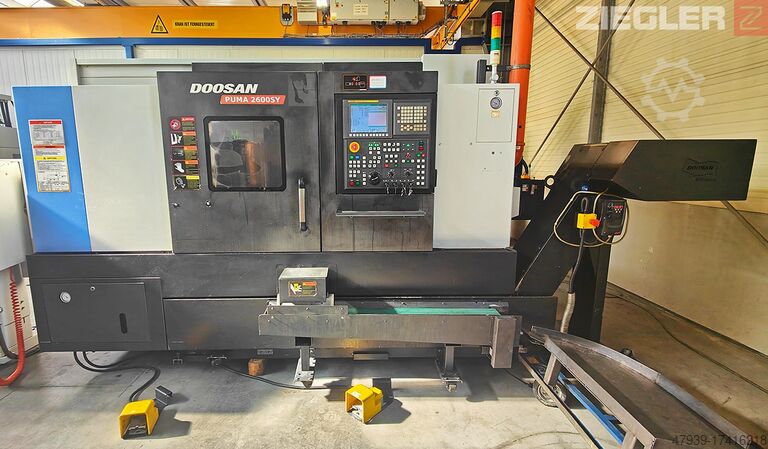

6-осевой токарный центр с ЧПУ DOOSAN PUMA 2600SY

Описание

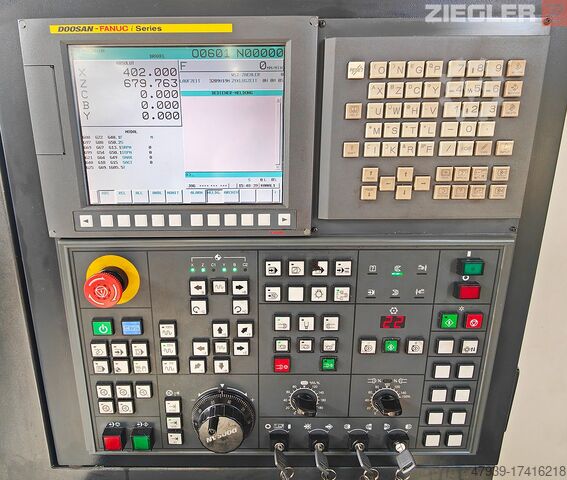

- ЧПУ Doosan-Fanuc
- Прутковый погрузчик Breuning-Irco ILS RBK 10012

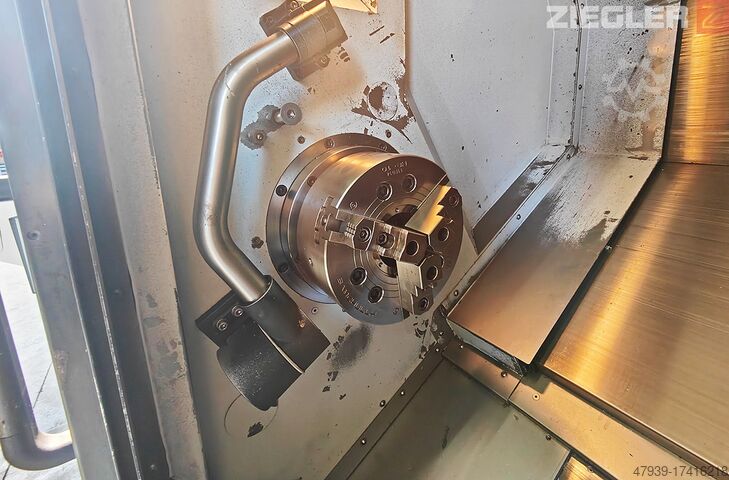

- Samchully MH-212 Ø 315 мм 3-кулачковый патрон
- Samchully MH-206 Ø 175 мм 3-кулачковый патрон
- Год постройки 2011
Технические данные
Bec R Ncouxua Ij Ifnjdd
Емкость:
- Диаметр поворота над станиной: 780 мм
- Диаметр циркуляции над салазками: 630 мм
- Рекомендуемый диаметр обработки: 255 мм
- Макс. диаметр обработки: 376 мм
- Макс. длина обработки: 760 мм
- Грузоподъемность прутка: 76 мм
Шпиндель:
- Скорость вращения шпинделя ременного типа: 3500 об/мин
- Конец шпинделя: ASA A2#8
- Диаметр подшипника шпинделя: 140 мм
- Диаметр прохода шпинделя: 86 мм
- Мин. угол индексации шпинделя (ось С): 0,001 °
- Скорость вращения контршпинделя (интегрированная): 6000 об/мин
- Конец контршпинделя: ASA A2-5
- Диаметр подшипника контршпинделя спереди: 90 мм
- Диаметр прохода контршпинделя: 62 мм
- Мин. угол индексации контршпинделя (ось С): 0,001 °

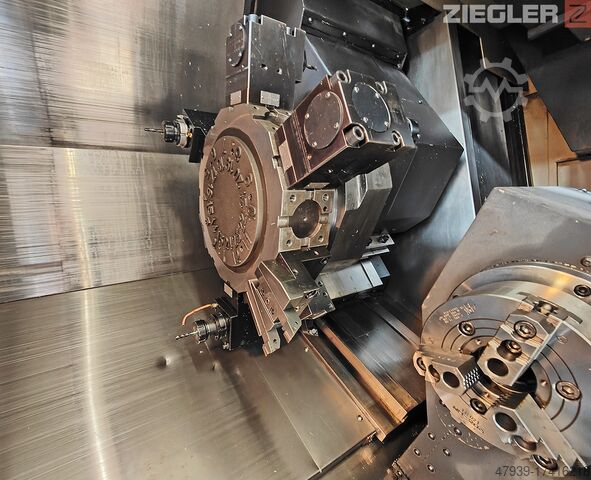

Револьверная головка:
- Количество инструментальных станций: 12
- Внешний диаметр инструмента: 25 мм
-Диаметр буровой штанги: 50 мм
- Время индексации (время первого поворота): 0,15 с
- Скорость вращения шпинделя приводных инструментов: 5000 об/мин
Скорость подачи:
- Ось X: 260 (72+188) мм
- Ось Z: 830 мм
- Ось Y: 102 (± 51) мм
- Ускоренный ход по оси X: 30 м/мин
- Ускоренный ход по оси Z: 30 м/мин
- Ускоренный ход по оси Y: 10 м/мин
Двигатели:
- Двигатель главного шпинделя: 22 кВт
- Двигатель противошпинделя: 7,5 кВт
- Шпиндель для приводных инструментов: 5,5 кВт
- Двигатели подачи (оси X-/Z-/Y): 3,0 / 4,0 / 3,0 кВт

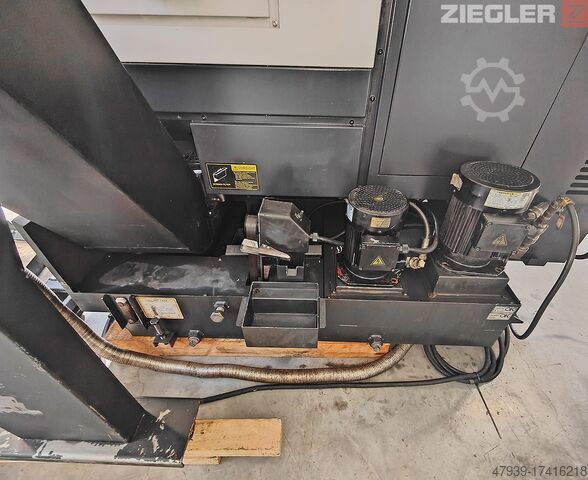

- Насос охлаждающей жидкости: 0,4 кВт

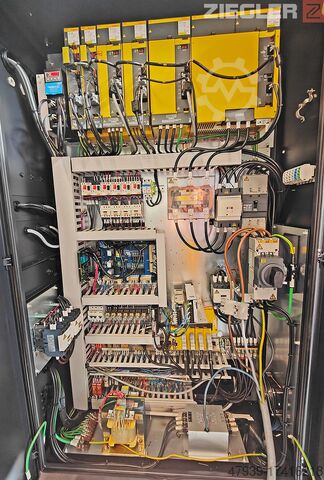

Электрическое подключение:
- Электроснабжение: 54,55 кВА
Размеры:
- Габариты машины ШxВxГ: 3600 x 2163 x 1863 мм
- Вес машины: 6450 кг

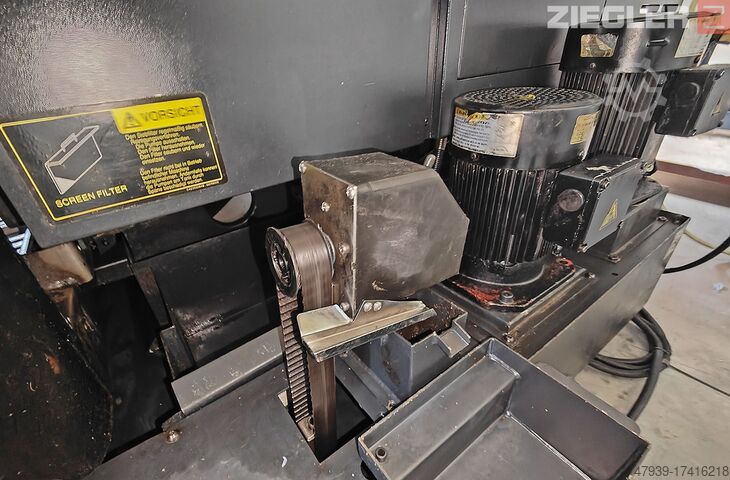

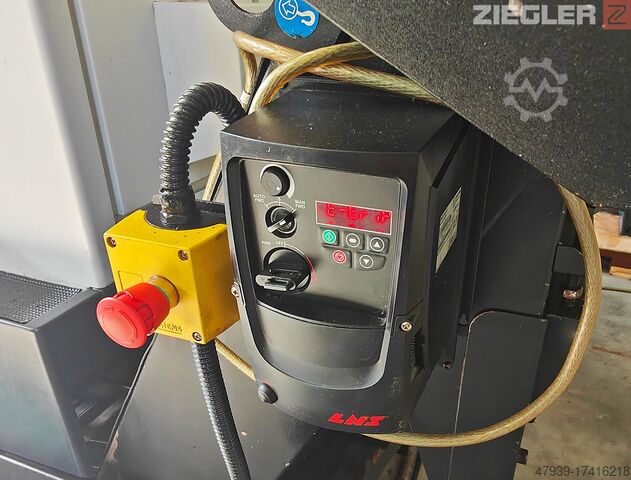

Загрузчик прутков Breuning:
- Макс. диаметр стержня: 5 - 100 мм
- Макс. длина прутка: 250 - 1250 мм
- Поверхность стола: 650/900 x 1250 мм
- Направляющие каналы: 10 / 20 мм
- Мощность двигателя: 2,0 кВт
