Токарный станок с ЧПУ с роботом
Токарный станок с ЧПУ с роботом EMCO E 65
Год выпуска
2007
Состояние
хорошее состояние (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
с UniRobot FMB

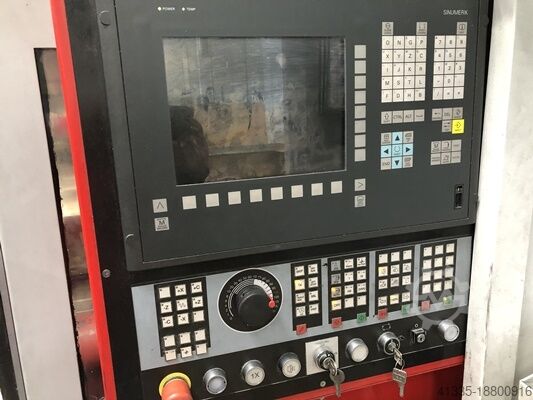

Управление: SIEMENS 828D
Проход над станиной: Ø 540 мм
Циркуляция через поперечный суппорт: Ø 360 мм
Шпиндель – задняя бабка: 680 мм
Макс. диаметр обработки: Ø 310 мм
Макс. длина детали: 520 мм
Макс. Диаметр стержня: Ø 65 мм
Ходы: X= 210, Z= 610 мм
Макс. размер патрона: Ø 254 мм
Главный шпиндель: 15/18 кВт (100%, 60% рабочий цикл)
Диапазон скоростей: 60 – 4200 об/мин, бесступенчатая регулировка
Макс. Крутящий момент: 192 Нм
Ось С
Ускоренный ход: 1000 об/мин

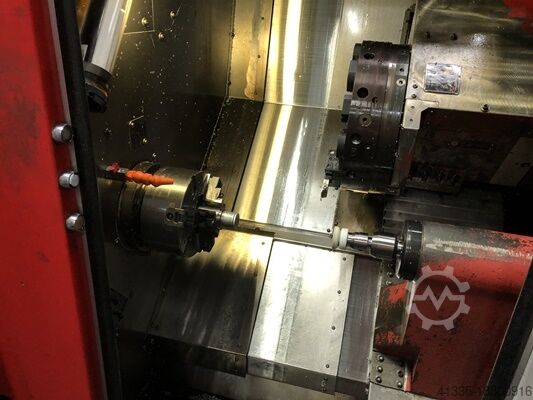

ИНСТРУМЕНТАЛЬНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
12 станций
все с питанием
Запись: VDI 30
Диапазон скоростей: 0-5000 об/мин
Макс. Мощность привода: 5 кВт
Макс. крутящий момент: 20 Нм
Автоматическая задняя бабка, гидравлическая
Ход: 500 мм
Bdjc Rov S Ekys Nc Ifnsd
Внутренний конус: МК 4

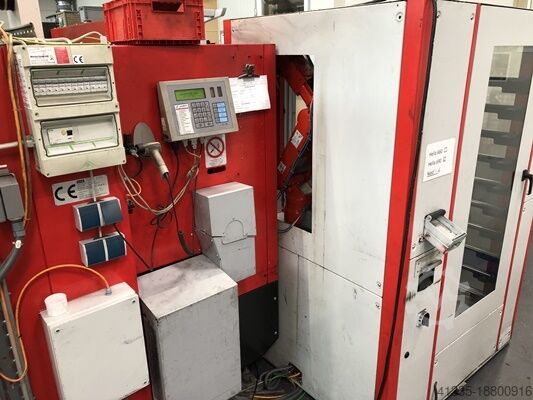

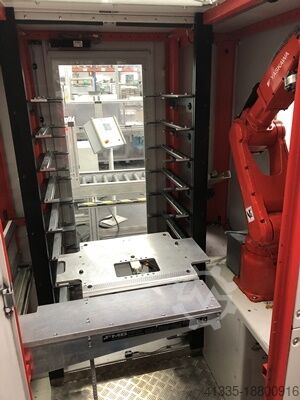

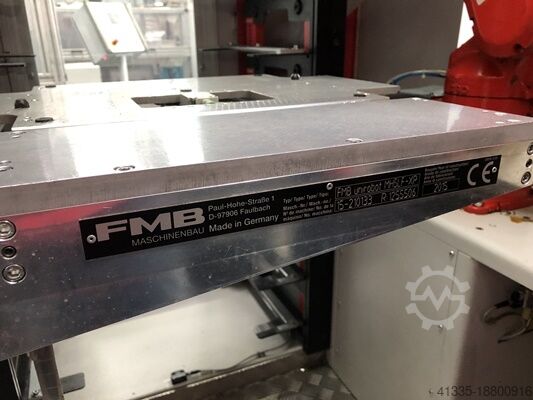

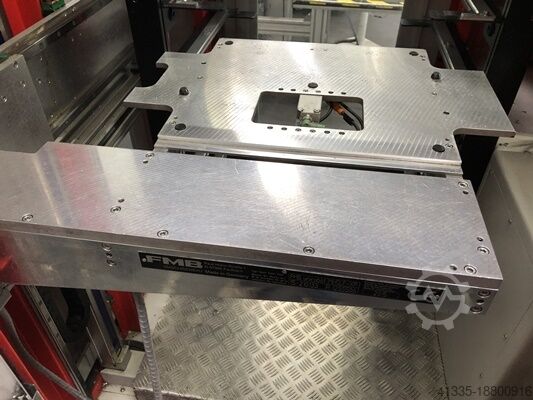

Роботизированная ячейка FMB MH5L-XP

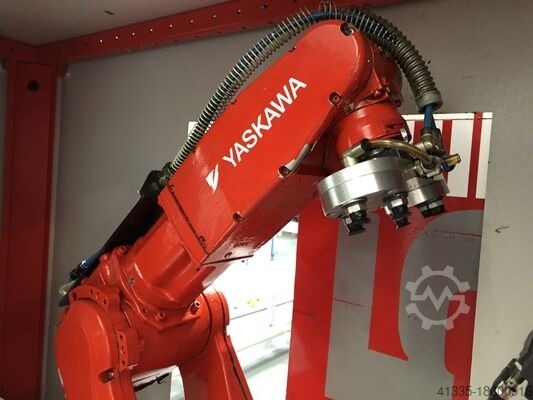

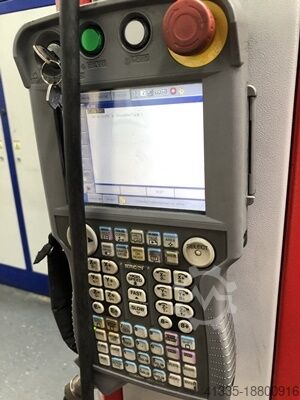

С роботом Yaskawa Motoman MH 5 L
Макс. Грузоподъемность: 5 кг
Макс. рабочий радиус: 895 мм
Вес: 27 кг.
Рабочая зона:
Ось S (вращение): -170° ~ +170°
Ось L (предплечье): -65° ~ +150°
Ось U (верхняя часть плеча): -138° ~ +255°
Ось R (ручной ролик): -190° ~ +190°
Ось B (сочленение/артикуляция): -135° ~ +135 °
Ось T (вращение руки): -360° ~ +360°
С системой охлаждения, транспортером стружки, вытяжкой
Общий вес (машины/робота): прибл. 5300 кг
