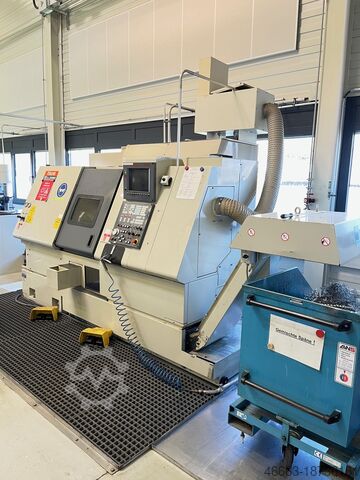

Токарный станок с ЧПУ Mazak SQT 250 MS

Описание

токарный станок с ЧПУ

Мазак SQT 250MS
Год выпуска: 1999

+ Главный и противошпиндель

+ Привод инструмента
+ Ось С
Dsc Edev N Hbbo Ddcswb

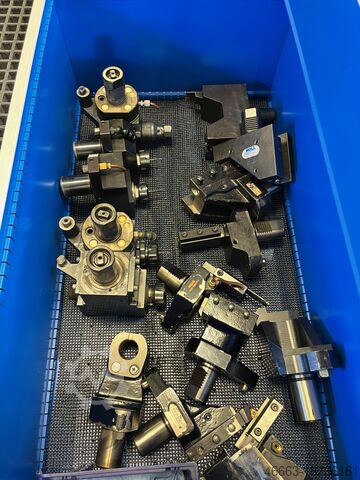

+ Различные держатели инструмента VDI40 и приводные инструменты

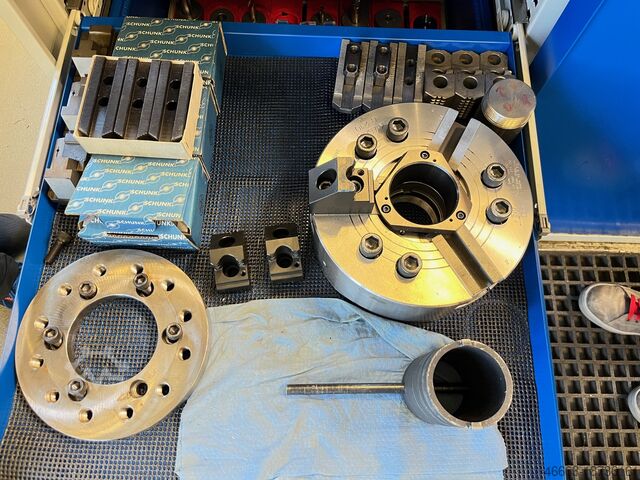

+ Механизированный патрон Kitagwa B-210

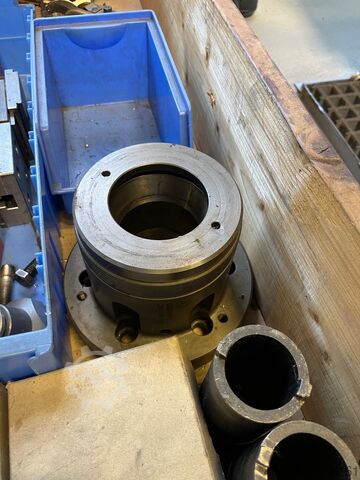

+ Цанговый патрон для контршпинделя (185E)

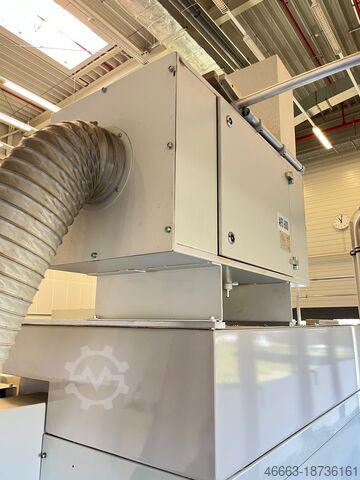

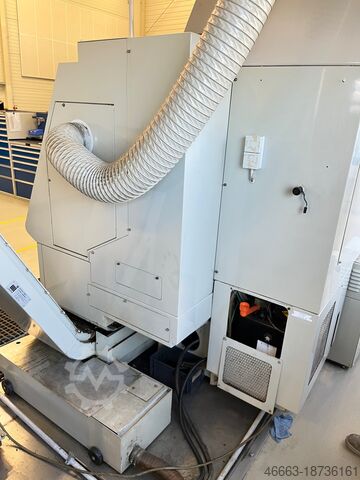

+ Удаление масляного тумана

Главный шпиндель: цанговый патрон 185E
Контршпиндель: цанговый патрон 185E
Диаметр обработки: 300 мм
Длина обработки: 550 мм

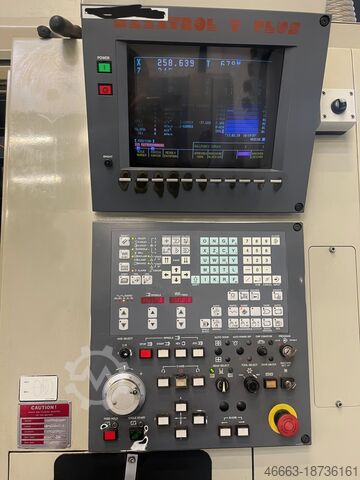

Контроль: Мазатрол Т-Плюс
Стандартный диаметр обработки 276 мм
Диаметр качания макс. 525 мм
Расстояние от торца шпинделя до торца револьверной головки 115 - 690 мм
Диапазон скоростей - главный шпиндель 35 - 4000 мин/-1
Мощность привода - главный шпиндель 22 кВт
Диаметр отверстия шпинделя 76 мм
макс. полезный диаметр стержня 64 мм
Диаметр патрона макс. 250 мм

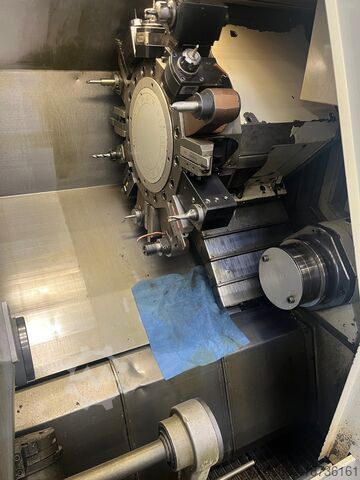

Количество позиций инструмента: 16
Держатель инструмента VDI 40
Диапазон скоростей - приводное положение инструмента 25 - 4500 об/мин
Макс. крутящий момент 35 Нм
Диапазон скоростей - контршпиндель 35 - 4000 мин/-1
Мощность привода - контршпиндель 7,5 кВт
Диаметр патрона макс. 150 мм
ось x 190 (185 + 5) мм
ось z 575 (580 + 5) мм
Ход контршпинделя B: 585 (580 + 5) мм
Ось С 360 °
Ускоренный ход X/Z: 30 м/мин
Ускоренный ход C: 400 мин/-1
Ускоренный ход B: 18 м/мин
Общая потребляемая мощность 34 кВА

Вес машины прибл. 6т
Требуемое пространство примерно. 5,0 х 3,0 х 2,5 м
Диапазон подачи C: 1 - 2000 °/мин
Общая потребляемая мощность 34 кВА

Вес машины прибл. 6т
Требуемое пространство примерно. 5,0 х 3,0 х 2,5 м
