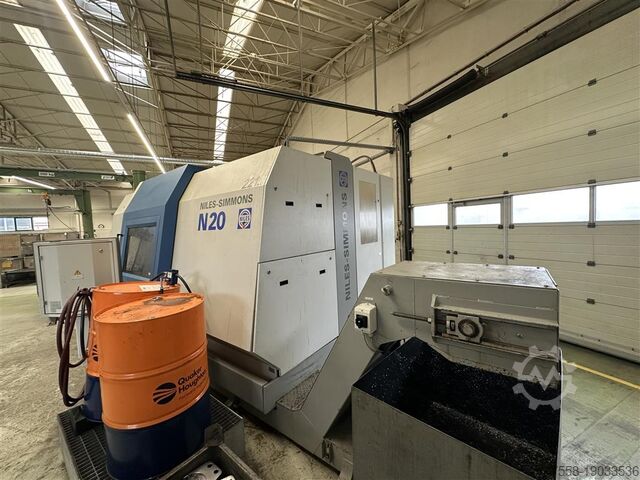

Токарный автомат прутковый - одношпиндельный NILES N20 -2x1000

Описание

Технические подробности:
Диаметр отверстия шпинделя: 92 мм
Длина обработки: 1000 мм
Ось Z: мин.: 404 мм
Ось Z: макс. 1130 мм
Ход по плоскости (ось x): мин./макс.: 15 / 335 мм

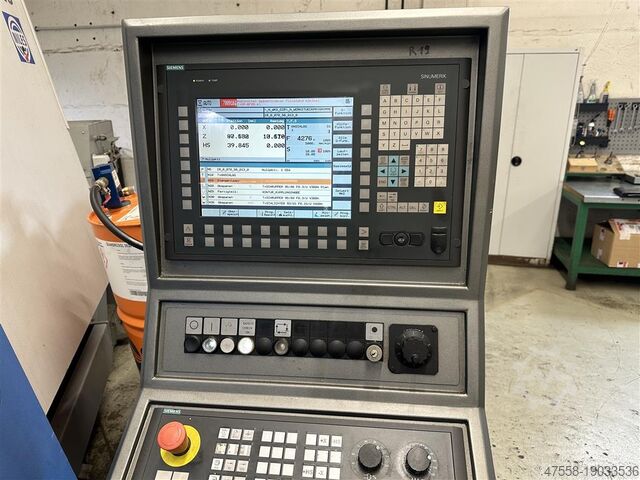

Управление: Sinumerik SL840D
Крутящий момент на шпинделе: 2500 Нм
Инструментальная револьверная головка: 12 инструментов по оси
Рабочее давление: 6,0 бар
Ускоренный ход: 20 м/мин
Общая потребляемая мощность: 88 кВА
Габариты машины прибл. ДxШxВ: прибл. 4,45 х м
Размеры магазина для заряжания прутком Д-Ш-В: прибл. Д: 5,7 x Ш: 2,65 x В: 2,4 м
Токарный станок с ЧПУ и загрузчиком прутка - токарный станок с наклонной станиной
Bec R Nc Ifjwf Nrajnodd
-Управление SL 840D с программным обеспечением NCU 2.6, системным программным обеспечением 1.4, программным обеспечением Shop Turn 6.4, с одной ориентируемой осью C, без приводных инструментов

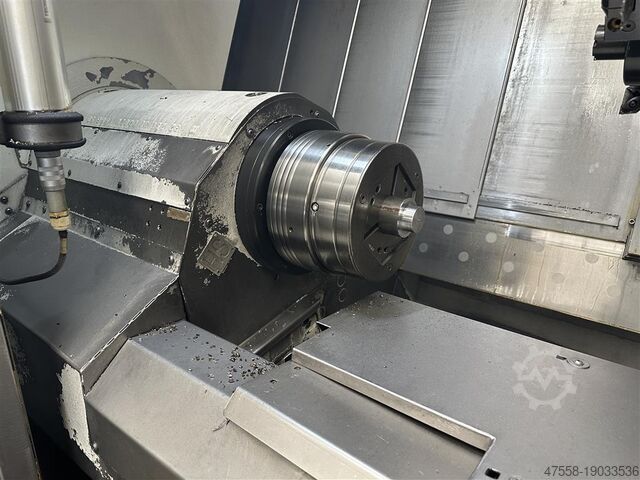

-Патрон KNCS 260-72, SMW Автоблок
-Генератор зажимного усилия через зажимной цилиндр ВНК-200/86 / SMW Autoblok
-Измерительная система Heidenhain

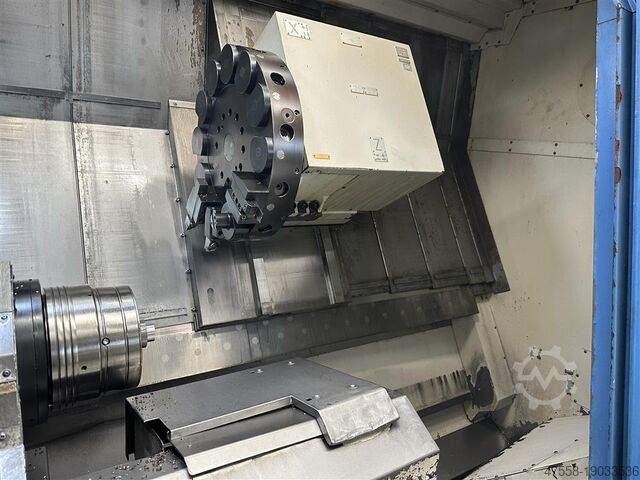

-Револьверная головка Sauter VDI50, электропривод

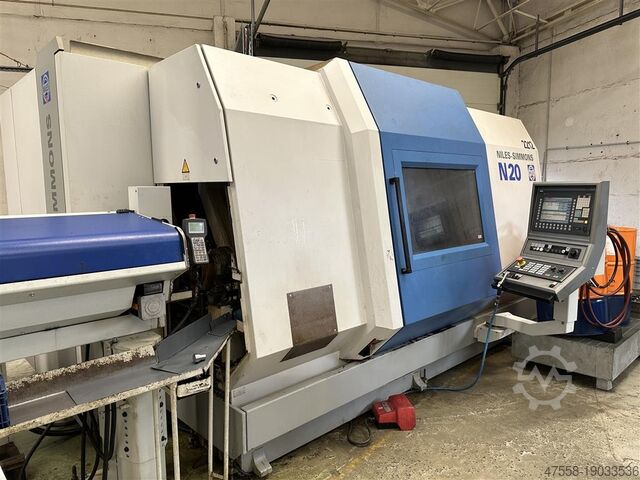

Прутковый загрузчик Master 80HF, тип 33LL:
-Размеры круглого материала мин./макс.: Ø 20 мм / 80 мм
-Минимальная длина заготовки: 33-38-43 до 1000 мм
-макс. Длина заготовки: 33 - 3300 мм / 38 - 3800 мм / 43 - 4300 мм
-Скорость подачи (регулируемая) 150 мм/сек. - Скорость возврата (регулируемая) 950 мм/сек.
-макс. Оставшаяся длина детали: Ø 8+65 мм = 400 мм / Ø 66+80 мм = 250 мм
-мин. Оставшаяся часть 120 мм
Транспортер стружки/шарнирная лента Richter, тип SP 450/63
-Высота выгрузки = 1000 мм, сторона выгрузки справа
Аксессуары:
-различные держатели инструмента VDI 50
-Измерительный адаптер SK50->VDI 50
- Механизированный патрон Hainbuch Toplus Kombi Ax-pull GR100
-различные втулки, направляющие губки для погрузчиков прутков Ø 20 - 75 мм
идентификатор.
*
