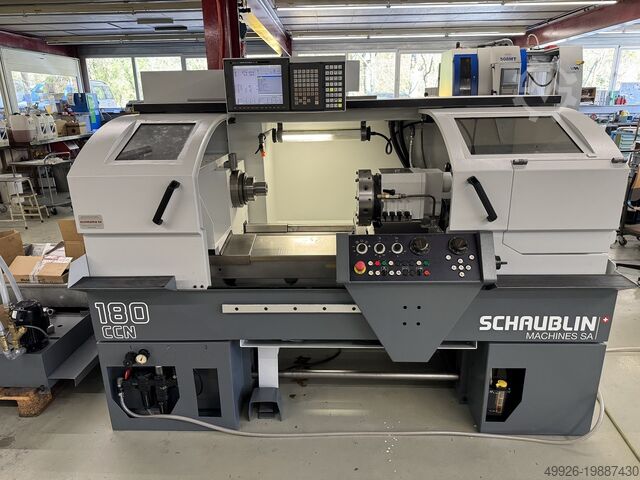

ТОКАРНЫЙ СТАНОК С ЧПУ Schaublin 180-CCN R-T A2-5

Описание

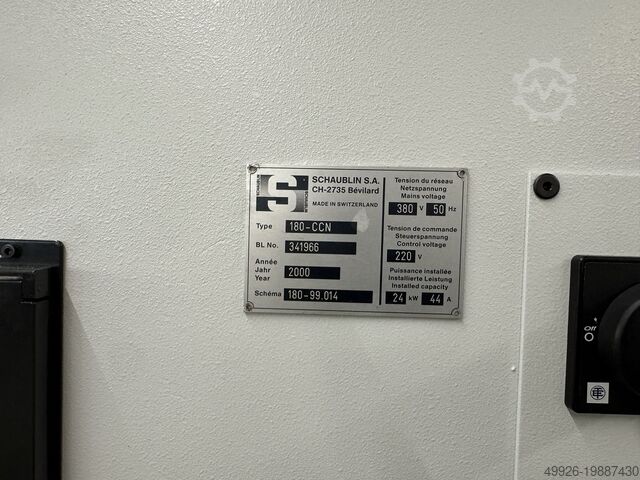

Страна производства: Швейцария
Напряжение: 400/50/3
Чистый вес: 2640 кг
Таможенная позиция: 8458.1120

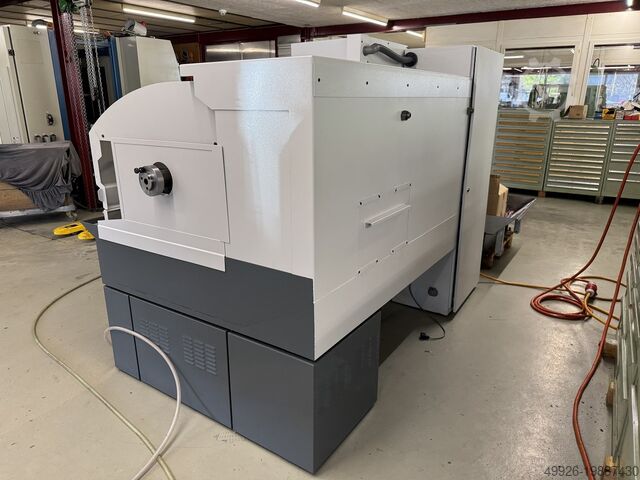

Габариты: 2301 x 1438 x 1676 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Возможности:
Максимальный диаметр точения: 330 мм
Максимальный диаметр над суппортом: 160 мм
Высота центров над суппортом: 83 мм
Максимальный диаметр над станиной: 430 мм
Длина точения (в зависимости от комплектации): 650 мм

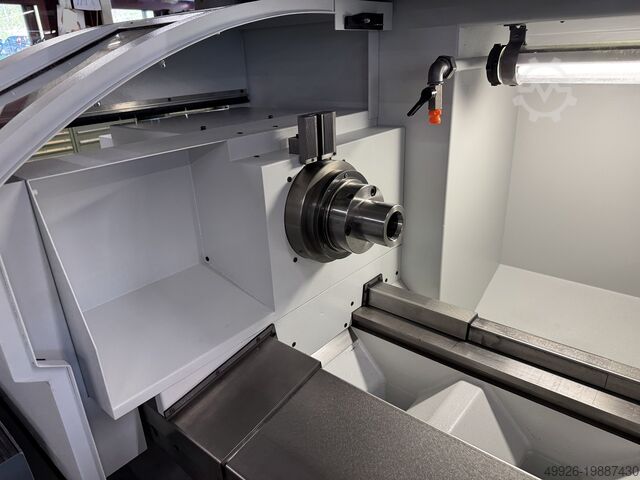

Шпиндельная бабка:
Стандартное шпиндельное соединение для использования различных цанг и патронов с соответствующими адаптерами.
Аксессуары для цанг SCHAUBLIN: B45/F48
Максимальный проход прутка, диаметр: 36 мм/42 мм
Автоматический патрон, стандартный диаметр: 170 мм
Привод от двигателя переменного тока, мощность при 100% / 50% ED: 15/18,5 кВт
Максимальный крутящий момент при 100% / 50% ED: 135/165 Нм
Максимальная скорость шпинделя: 5000 об/мин

Ось C:
Пневматический зажимной цилиндр: 2700 даН

Поперечный суппорт:
Поперечный ход по оси X: 240 мм
Разрешение по радиусу: 0,0005 мм
Привод двигателем переменного тока, номинальный момент: 3 Нм
Шарико-винтовая пара X, диаметр x шаг: 32 x 5 мм
Продольный ход по оси Z: 720 мм
Разрешение: 0,001 мм
Привод двигателем переменного тока, номинальный момент: 6 Нм
Шарико-винтовая пара Z, диаметр x шаг: 32 x 10 мм

Подачи:
Рабочие подачи, оси X/Z, бесступенчатые: 0–5000 мм/мин
Быстрые перемещения, оси X/Z: 8/10 м/мин
Усилие подачи, оси X/Z: 420/670 даН

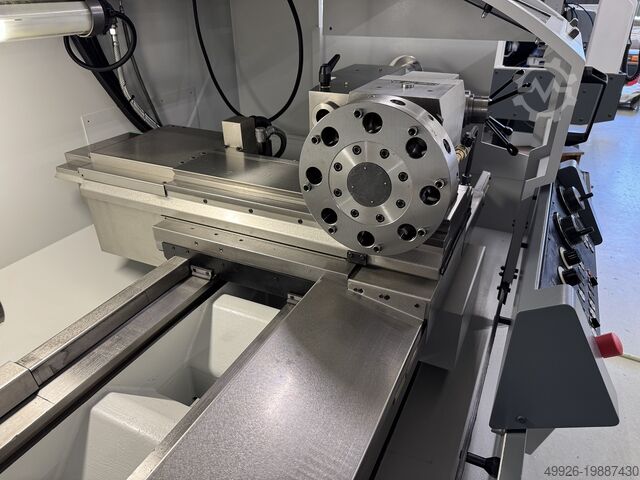

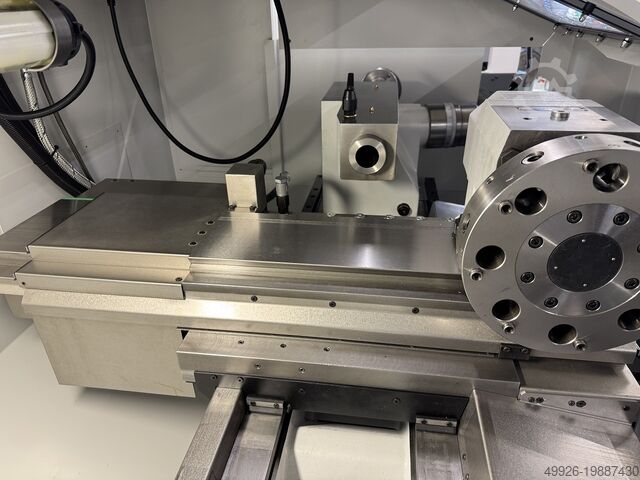

Револьверная инструментальная система:
Dwoc Ed Ddsw T Smhecsb
Количество позиций инструмента: 8
Стандартное крепление держателей: VDI 30
Максимальное сечение державок: 20 x 20 мм
Встроенная система охлаждения
Индексирование в обеих направлениях вращения

Система охлаждения:
Объем бака: 120 литров
Производительность насоса: 10 л/мин
Давление: 5 бар

В случае ошибки или упущения технические данные предоставлены без обязательств.
