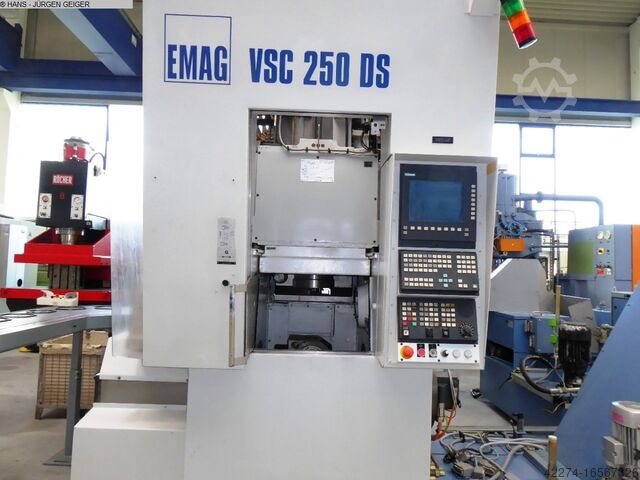

Токарный станок с ЧПУ EMAG VSC 250 DS

Описание

Диаметр токарной обработки 250 мм
длина точения 100 мм
Управление SIEMENS 840 D
Общая потребляемая мощность 35 кВт
Вес станка ок. 7500 кг
Занимаемая площадь ок. м
E M A G
Вертикальный токарно-шлифовальный станок с ЧПУ с револьверной головкой
и автоматической подачей заготовок Тип VSC 250 DS
Год выпуска 2004 № M7 28.69324
Диаметр точения макс. 250 мм
Длина точения внутри/снаружи ок. 100 мм
Длина заготовки мин./макс. 29 - 100 мм
6-позиционная револьверная головка Ø или круг вылета 480/790 мм
Ход ползуна X / Z (скольжение заготовки!) / ход 680 / 400 / 200 мм
Подача / быстрая траверса X/Z 45 / 30 м/мин.
Усилие подачи X/Z 5,5 / 11 кН
Скорость вращения шпинделя 4 300 / 6 000 об/мин
Bjc R Net Hxa Toc Ifnjdd
Привод шпинделя ок. 28 кВт
Общий привод ок. 35 кВт - 380 В - 50 Гц
Вес 7 500 кг
Принадлежности / специальное оборудование
- Система управления ЧПУ SIEMENS 840 D с цветным экраном, графикой, программированием через меню
диалоговое программирование и все общие опции, циклы и
подпрограммы и т.д.
- 6-сторонняя инструментальная револьверная головка с 6 держателями инструмента (? 40) без моторизованного привода
привод, но как поворотная ось (ось B), двойной подшипник и с
логикой направления,
- 2 шлифовальных шпинделя GMN на револьверной головке в положении T 3 и T 6, скорости вращения
около 42 000 об/мин и 18 000 об/мин соответственно, один оснащен диском CBN
и 1 x с керамическим штифтом

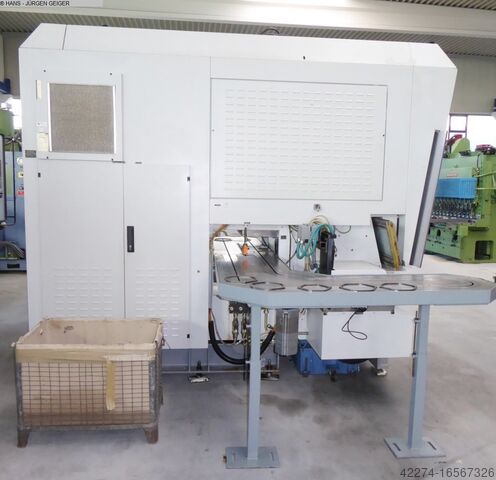

- Устройство подачи заготовок с системой циркуляции с помощью волочильной рамы для заготовок ок.
заготовки ок. 130 мм
- MARPOSS MIDA - тактильное измерительное устройство при смене заготовок для негабаритных и готовых размеров
готовый размер
- NORGREN устройство для измерения воздушного зазора (?), гидрокомпенсация веса главного шпинделя
главный шпиндель,
- 3-кулачковый мембранный патрон SMW-Autobloc (для облегчения захвата необработанных деталей)
Ø 250 мм, с контролем зажима

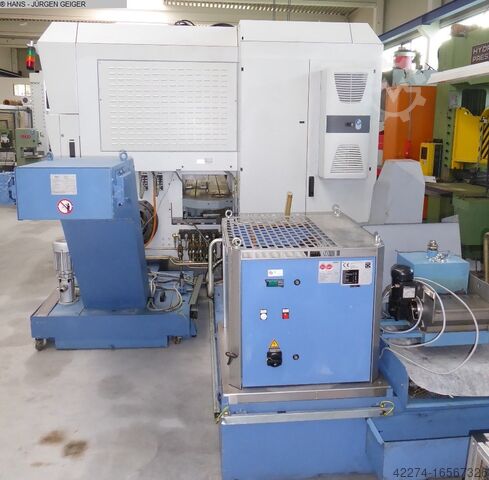

- система охлаждения HYFRA для охлаждения главного шпинделя и термостабилизации корпуса станка
стабилизация корпуса станка, усовершенствованная бумага SEITZ
система ленточных фильтров и выдвижной транспортер для стружки, охладитель для размольной эмульсии
охладитель для размольной эмульсии, вытяжка масляных паров, магнитный сепаратор, центральная смазка,
и т.д.
Вертикальные токарные станки с ЧПУ имеют термостабильную конструкцию (стружка не попадает в станину станка).
в станину станка) и быстрое время смены заготовок (система захвата
через главный шпиндель) и стабильное расположение инструмента, что также позволяет выполнять
обрабатывать.
Закаленные зубчатые колеса здесь подвергаются твердому точению и шлифовке.
Состояние : хорошее - готов к демонстрации в ближайшее время
Доставка : со склада - как видно
Оплата : строго нетто - после получения счета-фактуры
