Токарный станок с ЧПУ CMZ TX66 Y2 Quattro CMZ TX66 Y2 Quattro

Описание

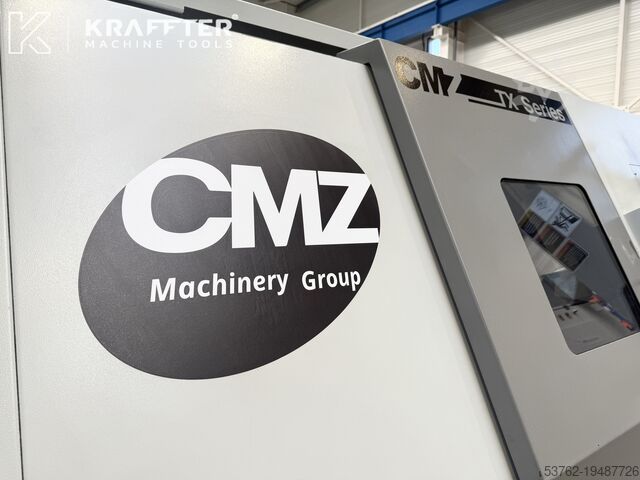

Токарный станок с ЧПУ CMZ TX 66 Y2 Quattro
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Год выпуска: 2010

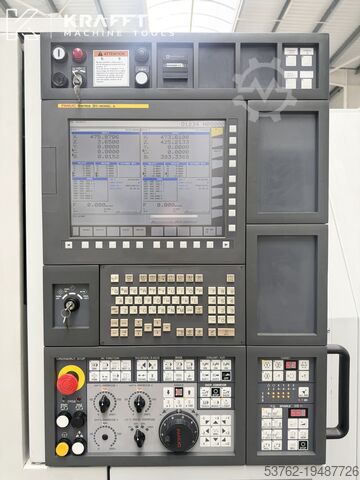

Система ЧПУ: FANUC 31i - MODEL A
Расстояние между патронами: 639 мм
Максимальный диаметр обработки: 255 мм
Высота центров над суппортом: 270 мм
Перемещение оси Z1: 500 мм
Перемещение оси X1: 190 мм
Перемещение оси Y1: +/- 40 мм
Перемещение оси Z2: 500 мм
Перемещение оси X2: 190 мм
Перемещение оси Y2: +/- 40 мм
Скорость быстрого перемещения по оси X: 16 000 мм/мин
Скорость быстрого перемещения по оси Z: 20 000 мм/мин
Скорость быстрого перемещения по оси Y: 12 000 мм/мин
Ускорение по осям: 1g
Посадочный размер шпинделя: ASA 8" A2
Максимальный диаметр прутка: 66 мм
Проходное отверстие шпинделя: 77 мм
Максимальная скорость вращения шпинделя: 4000 об/мин
Мощность привода шпинделя: 15 кВт
Крутящий момент шпинделя: 136 Н·м
Посадочный размер контршпинделя: ASA 6" A2
Максимальный диаметр прутка для контршпинделя: 52 мм
Проходное отверстие контршпинделя: 61 мм
Ход контршпинделя: 635 мм
Максимальная скорость контршпинделя: 5000 об/мин
Мощность привода контршпинделя: 7,5 кВт
Крутящий момент контршпинделя: 68 Н·м
Время индексации револьверной головки: 0,1 с/позицию
Кол-во позиций револьверной головки 1: 12
Кол-во приводных позиций револьверной головки 1: 12
Максимальная скорость вращения приводных инструментов (головка 1): 6000 об/мин
Кол-во позиций револьверной головки 2: 12
Кол-во приводных позиций револьверной головки 2: 12
Максимальная скорость вращения приводных инструментов (головка 2): 6000 об/мин
Мощность приводных инструментов: 18 кВт
Общая потребляемая мощность: 65 кВА
Напряжение питания: 400 В
Вес: 9600 кг
КОМПЛЕКТАЦИЯ:

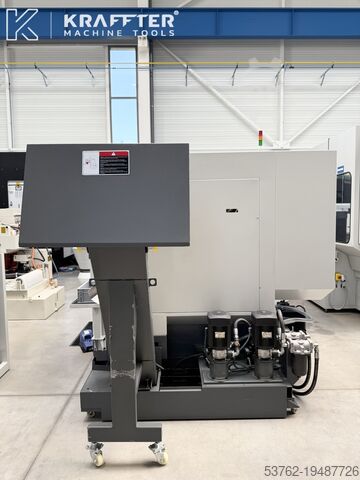

1x Транспортер стружки
1x Автоматический податчик прутка LNS QUICKLOAD (длина прутка 1500 мм // макс. Ø80 мм)
1x Насос высокого давления
1x Щуп для измерения инструмента RENISHAW RP3
1x Устройство для сбора готовых деталей
1x Пневматический выбрасыватель деталей
4x Оси закрепления приводных инструментов (аксиальные)
6x Оси закрепления приводных инструментов (радиальные)
Bscoww A Ure R Nc Ifnodd
18x Держатель неподвижного инструмента
1x Кулачковый патрон SMW AUTOBLOK (главный шпиндель)
1x Центрирующий 3-кулачковый патрон KITAGAWA B-208 (контршпиндель)
Техническая документация CMZ
Станок можно осмотреть под напряжением на нашей площадке по предварительной записи.
Цена по запросу, погрузка на грузовик включена.
Возможна доставка по всему миру.
Информация на данной странице предоставлена в соответствии с имеющимися данными, точность не гарантируется.
