Вертикальный токарный центр с ЧПУ
Вертикальный токарный центр с ЧПУ Scherer Feinbau VDZ 200
Год выпуска
2002
Состояние
б/у
Отправить сообщение
Описание

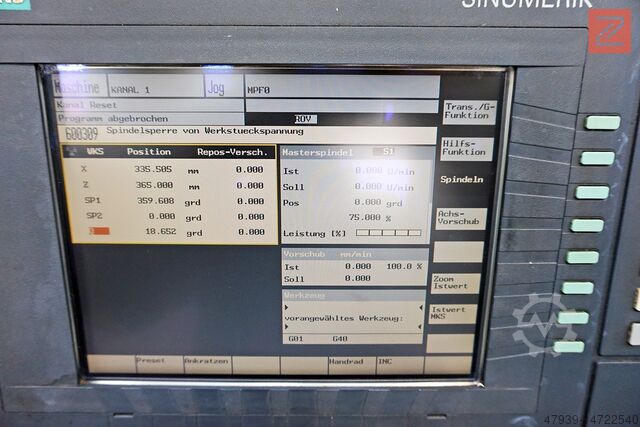

- Система управления Siemens 840D Sinumerik
- Приводные инструменты
- 12 позиций инструмента
- Магазин волочильных рам 20 мест
- конвейер стружки
Bdjc R Ncorbltpo Ifnjd
- Система охлаждения
- Год постройки 2002
Технические данные
- Ø вращения: 235 мм
- Ось Z (вертикальная): 250 мм
- Ось X (горизонтальная): 450 мм + 370 мм
- Высота заготовки: 100 мм
- Ø в переднем подшипнике: 90 мм
- Шпиндельная бабка с коротким конусом DIN 55026: A5
- Двигатель с полым валом и охлаждением с циркуляцией масла: встроен в бабку
- Номинальная мощность 100% ED: 29,3 кВт
- Номинальный крутящий момент 100% ED: 200 Нм
- Номинальная скорость: 1400 об/мин
- Максимальная скорость: 6500 об/мин
- Скорость перемещения по оси Z: макс. 30 м/мин
- Скорость перемещения по оси X: макс. 60 м/мин
Устройство смены инструмента:
- Количество положений переключения: 16
- Допустимый тангенциальный крутящий момент (револьверная головка заблокирована): 1300 Нм
- Допустимый момент инерции инструментального диска, держателей и инструмента: 2,5 кгм²
- Допустимый дисбаланс (момент нагрузки) из-за оснащения держателями и инструментами: 32 Нм
- Рабочее гидравлическое давление: 50 бар ± 10 %
- Вес револьверной головки: ок. 50 кг
Размеры
- Габариты ШхГхД: 4400 x 2800 x 2600 мм
- Вес станка: ок. 7000 кг
