Токарный станок с ЧПУ Traub TNX 65/42

Описание

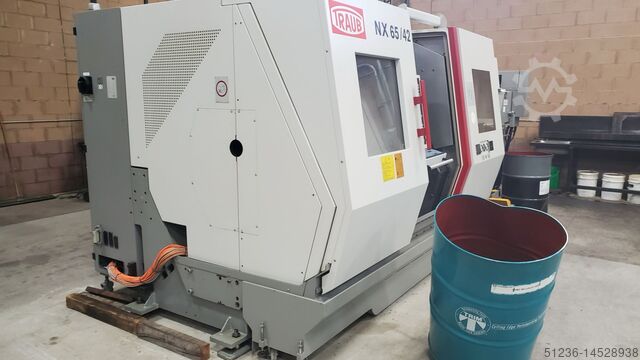

Фрезерно-токарный центр Traub TNX 65/42
Произведено. 2007
Серийный номер 7060107
Введен в эксплуатацию в 2010 году

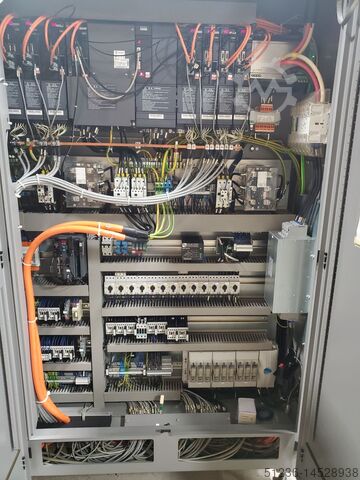

Управление TX 8i-S (управление на базе Mitsubishi/Traub с приводами и двигателями Mitsubishi)
15 осей ЧПУ

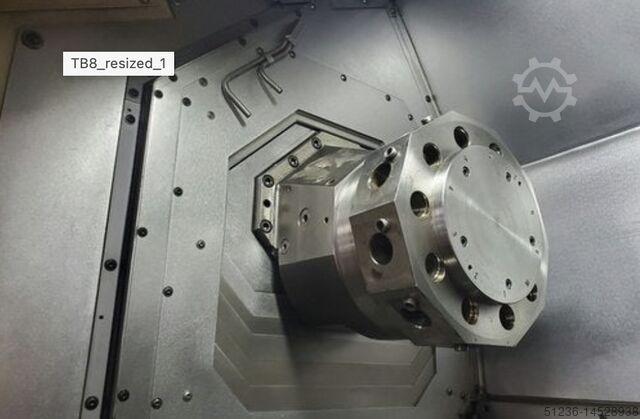

(4) X-Y-Z револьверные головки с 10 позициями каждая. До 20 инструментов на одну револьверную головку
Главный и вспомогательный шпиндели с проходными отверстиями 65 мм (вспомогательный шпиндель имеет промывку СОЖ)
Ножная педаль управления для зажима/разжима патронов шпинделя
Портальный приемник с сервоприводом
Гидравлический поворотный механизм с пневматическим захватом готовых деталей и остатков прутка
Ленточный конвейер готовых деталей
Бумажный ленточный фильтр охлаждающей жидкости RESY
Бак для охлаждающей жидкости Knoll с системой контроля температуры охлаждающей жидкости BKW
Насосы охлаждающей жидкости высокого давления 20 бар и низкого давления 8 бар
Конвейер для стружки Knoll
FMB Turbo 5-55 магазинное устройство подачи прутков (новое в 2010 году)
2) Держатели токарных резцов с одной рукояткой
2) Держатели токарных резцов с двойной рукояткой
1) Держатель отрезного инструмента
1) Двойной радиальный держатель инструмента ER Collet с повышенным приводом
1) Радиальный радиальный держатель инструмента ER Collet с приводом
4) Радиальные держатели для цанговых инструментов ER
1) Радиальный держатель для концевых фрез
1) Держатель для цанг ER с угловой регулировкой
2) Радиальные держатели для торцевых фрез
2) Осевые держатели для концевых фрез
6) Осевые держатели цанговых инструментов ER
43) Дополнительные держатели инструментов в отдельном списке (см. дополнительное приложение)
Цанговый патрон главного шпинделя Hainbuch
Boc R Ncoq Npqmo Ifnedd
Двухкулачковый патрон для субшпинделя Rohm
2 запасных комплекта шариковинтовых пар и подшипниковых пакетов для оси Z.
